ỨNG DỤNG HỆ THỐNG SCADA GIÁM SÁT VÀ QUẢN LÝ ĐIỆN NĂNG

Giám sát và quản lý điện năng

Hệ thống giám sát vá quản lý điện năng ứng dụng SCADA

Giám sát và quản lý điện năng bao gồm: Việc lập kế hoạch và theo dõi hệ thống vận hành tại các đơn vị sản xuất, hoạt động tiêu thụ năng lượng.

Mục tiêu chung của việc giám sát và quản lý năng lượng là bảo tồn tài nguyên; bảo vệ môi trường; tiết kiệm điện năng tiêu thụ; tiết kiệm chi phí; kết nối chặt chẽ với quá trình sản xuất, hoạt động, vận hành hệ thống.

Để đạt được mục tiêu đó, ứng dụng hệ thống SCADA là giải pháp tối ưu. Không những là một hệ thống điều khiển SCADA. Mà còn là hệ thống giám sát với đầy đủ chức năng như: Quản lý, thống kê, rà soát toàn bộ hệ thống điện, năng lượng của tòa nhà, nhà máy, xí nghiệp tại các khu công nghiệp.

Hệ thống SCADA thực hiện việc giám sát qua các thiết bị theo dõi. Hiển thị các thông số chính của nguồn điện có ảnh hưởng rất lớn tới việc vận hành tất cả thiết bị sử dụng điện của tòa nhà hay trong sản xuất công nghiệp.

Thống kế, quản lý tốt các thông số này. Đồng nghĩa với việc giảm chi phí vận hành, nâng cao hiệu quả sử dụng máy móc, thiết bị.

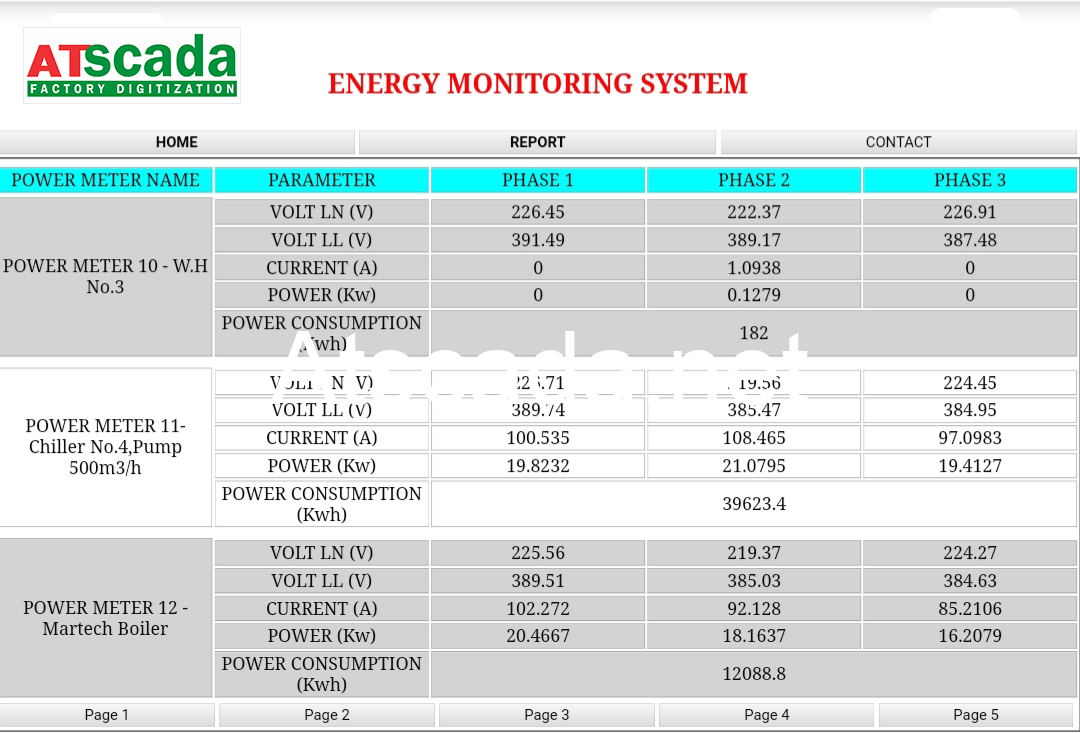

Giao diện tham khảo hệ thống giám sát và quản lý điện năng

Hệ thống giám sát và quản lý điện năng
Hệ thống giám sát và quản lý điện năng
Giao diện hiển thị báo cáo
Giao diện hiển thị báo cáo

Các tham số điện trong hệ thống sản xuất – hoạt động đều được đo bằng công cụ, thiết bị đo đếm chuyên dụng. Có khả năng kết nối với thiết bị ngoại vi. Để kết nối vào hệ thống SCADA giám sát và quản lý điện năng.

Trong hệ thống giám sát và quản lý, phần mềm có giám sát cho phép người quản lý có thể xem. Đồng thời, thực hiện thao tác trực tiếp trên giao diện phần mềm.

Các tham số được thể hiện trực quan dưới nhiều hình thức như dạng bảng số liệu, dạng đồ thị. Cho phép xem, thao tác và xuất báo cáo cơ sở dữ liệu theo thời gian, đối tượng cụ thể.

Giao diện giá phần mềm atscada
Giao diện giá phần mềm atscada

Lợi ích của việc ứng dụng hệ thống SCADA giám sát và quản lý điện năng

  • Giám sát và quản lý tập trung toàn bộ hệ thống;
  • Hệ thống hoạt động liên tục 24/24;
  • Kiểm soát tần số, điện áp, dòng điện, công suất phản kháng điện năng tiêu thụ,… trực quan và chính xác;
  • Chức năng cảnh báo từ hệ thống giúp tăng khả năng đáp ứng nhanh chóng, xử lý sự cố triệt để.
  • Xuất báo cáo hệ thống tự động theo đối tượng, theo thời gian, theo mẫu;
  • Tiết kiệm thời gian và chi phí nhân công giám sát tại chỗ;
  • Giảm tối đa các sai sót so với quá trình thực hiện giám sát thủ công;
  • Chủ động lên kế hoạch bảo trì, bảo dưỡng tránh thời gian chết máy;
  • Đưa ra các quyết định hợp lý trong sữa chữa hoặc đầu tư mới để đạt hiệu quả tốt nhất.

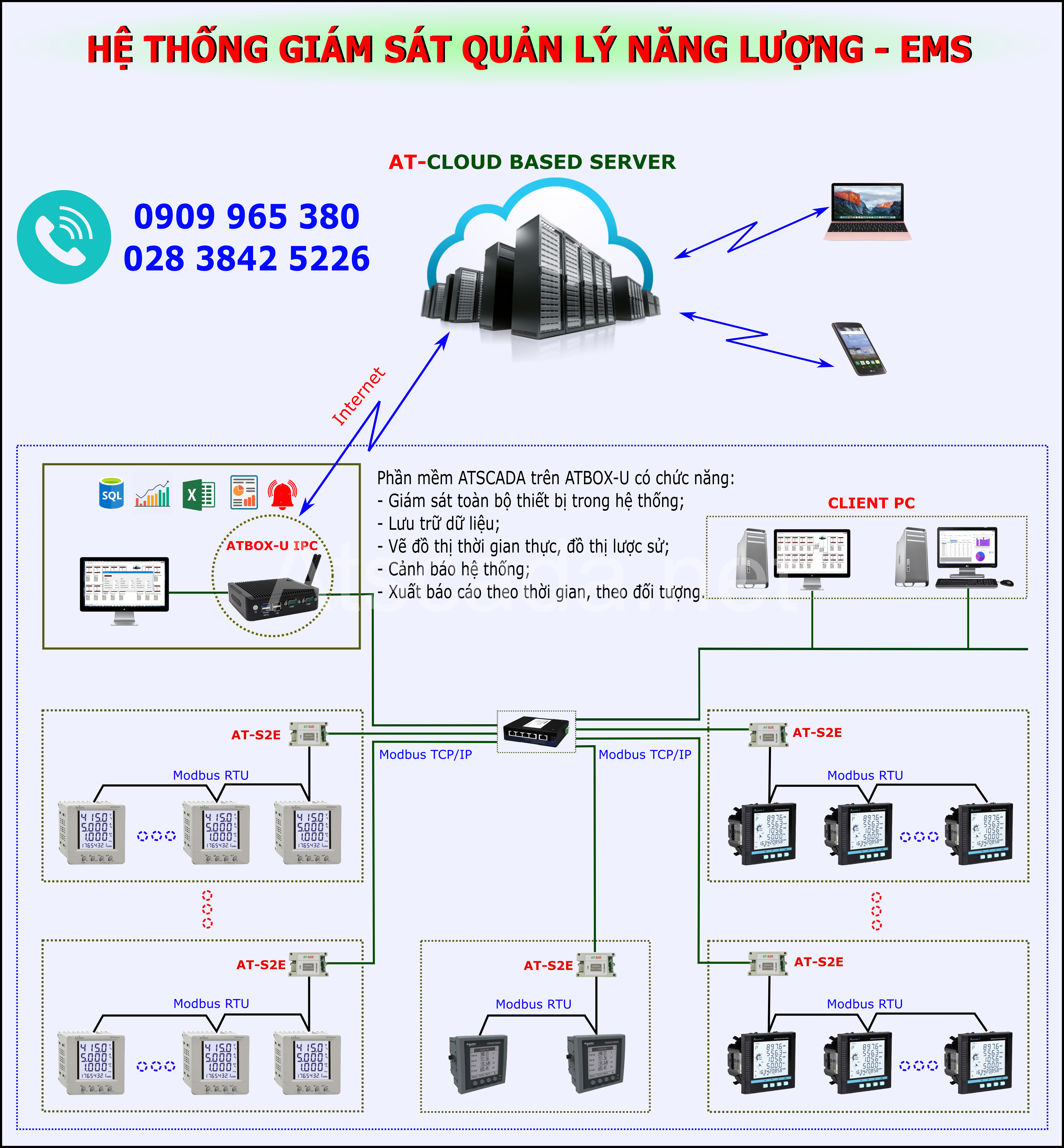

Mô hình ứng dụng hệ thống SCADA giám sát và quản lý điện năng do ATSCADA Lab đề xuất

Hệ thống scada giám sát và quản lý điện năng do ATSCADA thực hiện
Hệ thống scada giám sát và quản lý điện năng do ATSCADA thực hiện

Hệ thống SCADA giám sát và quản lý điện năng do ATSCADA Lab đề xuất là một hệ thống hoàn chỉnh. Đã hoàn thành lắp đặt cho các đơn vị sản xuất công nghiệp.

Hệ thống ứng dụng bộ chuyển tín hiệu từ Modbus RTU sang tín hiệu Modbus TCP/IP ký sinh mạng LAN. Có sẵn trong tòa nhà, nhà máy tại các khu công nghiệp truyền tín hiệu với tốc độ cao. Tiết kiệm chi phí kéo dây từ các vị trí đến trung tâm giám sát.

Phần mềm SCADA giám sát quản lý hệ thống

Phần mềm ứng dụng trong hệ thống là phần mềm SCADA thương hiệu Việt được nghiên cứu và phát triển bởi ATSCADA Lab. Với đầy đủ các tính năng vận hành, quản lý hệ thống toàn diện.

Giới thiệu tổng quan về kiến trúc phần mềm ATSCADA

ATSCADA được thiết kế theo KIẾN TRÚC MỞ: Tương tác PLUGINS, tương tác COMPONENTS và tương tác SERVICES. Là các công nghệ phần mềm mới nhất hiện nay. Tạo ra các môi trường Cloud và Web làm cho ATSCADA trở nên ĐẶC BIỆT:

– Không cần update toàn bộ phần mềm, chỉ cần update components cần được cập nhật;

– Người lập trình ATSCADA có thể tự tạo các ATSCADA components thêm cho riêng mình. Rồi tích hợp vào ATSCADA Designer. Đặc biệt nền tảng này có thể tạo ra việc thương mại SCADA components về sau. Nếu nhà lập trình SCADA này có components thú vị thì có thể share hoặc bán cho người khác.

– Tương tác kiểu Services giữa iDriver và ATDriver Servers làm cho việc kết nối giữa ATSCADA Apps với ATDriver Servers là trong suốt (không giới hạn khoảng cách), có thể trên cùng localhost, trong cùng LAN hoặc qua internet GIÚP DỄ DÀNG TẠO RA CÁC ỨNG DỤNG PHẦN MỀM SCADA NỀN TẢNG CLOUD.

– Tương tác của các Web Tools với Web Service trên Web Server tạo nên các ứng dụng ATSCADA Web trên các thiết bị iOS, android, windows phone, … Không lệ thuộc vào hệ điều hành và phân tán khắp trên internet.

– Trong suốt về ngôn ngữ lập trình, hỗ trợ cả C# và VB.net trong lập trình SCADA nâng cao. Điều này rất có ý nghĩa vì các ngôn ngữ .NET này cùng với môi trường Visual Studio là vô cùng mạnh cho việc lập trình ứng dụng. Giúp cho hệ thống ATSCADA dễ dàng tích hợp với các phần mềm của các hãng thứ ba hoặc với hệ thống quản lý ERP phía trên trong. Khi các phần mềm SCADA theo kiến trúc KÍN chỉ hỗ trợ C Script, hoặc VB Script cổ điển, làm hạn chế khả năng lập trình cấp cao.

>>> Tham khảo: Phần mềm ATSCADA

Hệ thống giám sát và quản lý điện năng sẽ thu thập thông tin từ các thiết bị đo tại các vị trí, truyền tín hiệu về trung tâm.

Chức năng chính

Phần mềm hệ thống có nhiệm vụ thu thập và hiển thị dữ liệu thực. Bao gồm các tham số tương ứng từ các thiết bị đo bên dưới. Thông tin dữ liệu sẽ hiển thị đa dạng hình thức. Để thuận tiện cho việc giám sát thời gian thực và các giá trị lược sử.

Bên cạnh đó, phần mềm có khả năng phân tích dữ liệu. Giúp người quản lý giám sát đánh giá tình hình, trạng thái hoạt động. Từ đó, đưa ra các quyết định hợp lý và chính xác hơn.

Phần mềm có chức năng cảnh báo, thực hiện cảnh báo từ xa qua SMS, email hoặc cảnh báo tại chỗ. Bằng các hình thức báo động khi có hiện tượng sụt áp, điện áp quá cao, tình trạng nhiễu điện,… Hoặc bất cứ vấn đề nào được cài đặt trước trong phần mềm.

Tóm lại, phần mềm ATSCADA giám sát và quản lý điện năng có chức năng:

  • Thu thập và hiển thị các tham số: điện áp, dòng điện, cosφ, công suất phản kháng điện năng tiêu thụ,…;
  • Lưu trữ các tham số phục vụ cho việc xuất báo cáo, xem lại khi cần;
  • Thống kê điện năng tiêu thụ theo thời gian, theo đôi tượng được chọn;
  • Cảnh báo khi có sự cố xảy ra trong hệ thống (cài đặt trước khi xảy ra sự cố) tại vị trí đó hoặc từ xa qua SMS, email (phải có Internet);
  • Cho phép truy cập từ xa bằng các thiết bị di động;
  • Xuất báo cáo hệ thống theo mẫu.
Giao diện setting - Quản lý điện phần mềm atscada
Giao diện setting – Quản lý điện phần mềm atscada

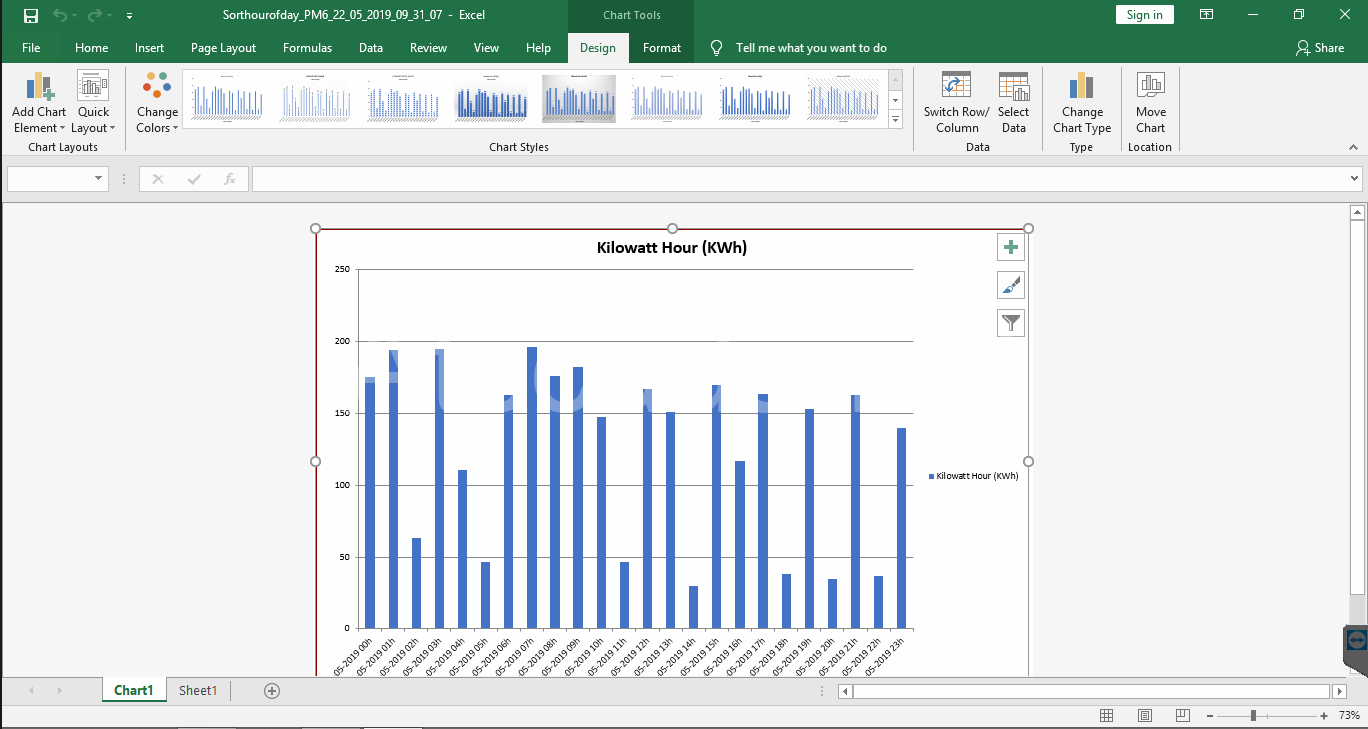

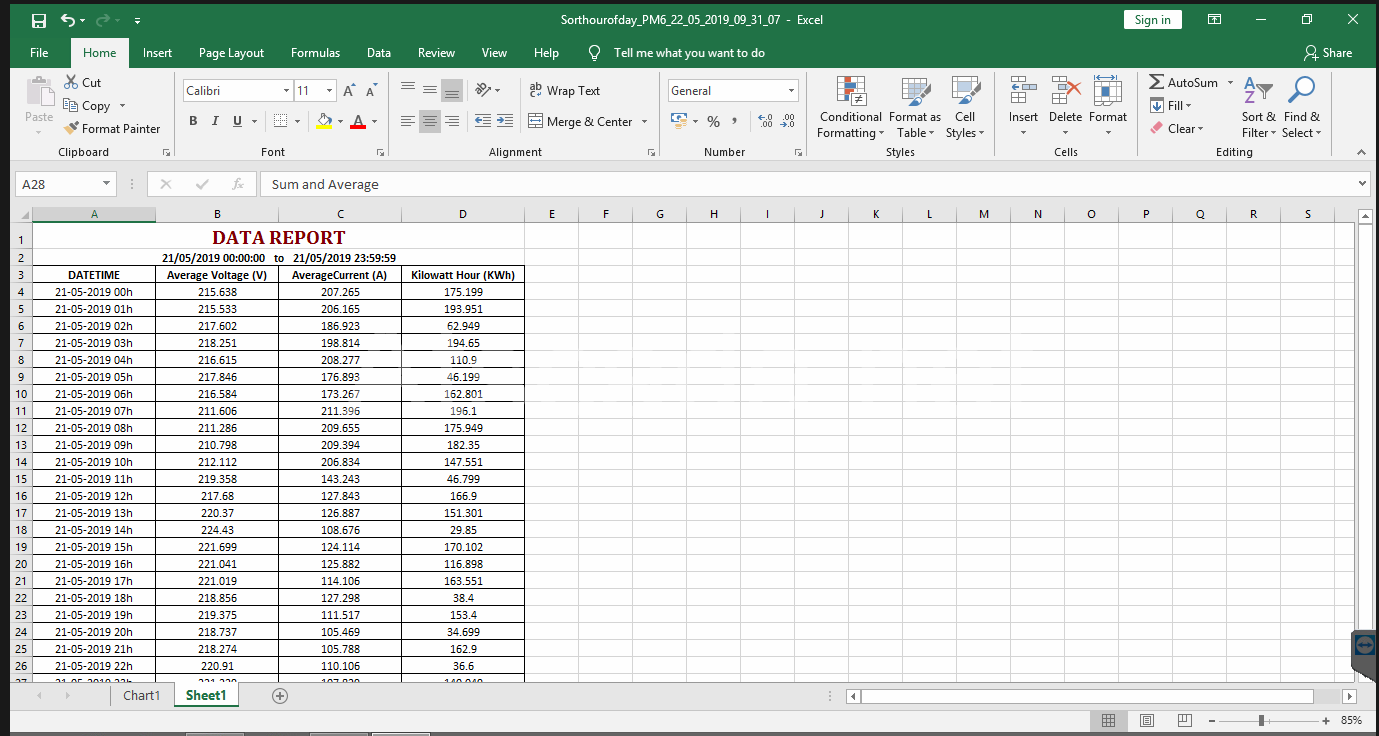

Giao diện báo cáo trên phần mềm atscada
Giao diện báo cáo trên phần mềm atscada
Giao diện tổng quát hệ thống solar - phần mềm atscada
Giao diện tổng quát hệ thống solar – phần mềm atscada
Giao diện lịch sử giá hệ thống solar - phần mềm atscada
Giao diện lịch sử giá hệ thống solar – phần mềm atscada



>> Tham khảo: GIÁM SÁT TRẠM QUAN TRẮC XỬ LÝ NƯỚC THẢI TỰ ĐỘNG – ĐƯỜNG TRUYỀN FTP

Tại sao nên chọn hệ thống SCADA giám sát và quản lý điện năng của ATSCADA Lab?

ATSCADA LAB chuyên cung cấp SCADA tích hợp hệ thống – giải pháp điều khiển giám sát SCADA.

Chúng tôi là chuyên gia trong lĩnh vực cung cấp hệ thống SCADA giám sát và quản lý điện năng. Khách hàng tin tưởng và chọn Chúng tôi trong giải pháp này, vì:

  • Cung cấp thiết bị giám sát điều khiển và phần mềm ATSCADA;
  • Phần mềm SCADA thu thập dữ liệu chính xác, hoạt động 24/24;
  • Dữ liệu điện năng được thu thập liên tục và hiển thị từ các vị trí trong hệ thống;
  • Nắm bắt được lượng điện năng tiêu thụ, đánh giá tổng quan đến chi tiết từng vị trí;
  • Nâng cao hiệu quả và tiết kiệm chi phí vật tư và các chi phí liên quan;
  • Giảm bớt các rủi ro nhờ vào xác định nguyên nhân, xử lý nhanh sự cố;
  • Chủ động lên kế hoạch bảo hành bảo trì giảm thời gian chết của máy móc;
  • Tự động hóa hệ thống giúp giảm thời gian, sai sót và chi phí nhân công;
  • Theo dõi tập trung toàn bộ các khu vực theo thời gian thực;
  • Hệ thống không chỉ giúp tiết kiệm chi phí, giảm thiểu điện năng thừa cho nhà máy lắp đặt. Mà còn tiết kiệm tài nguyên quốc gia.

Quý khách quan tâm đến Giải pháp ứng dụng hệ thống SCADA giám sát và quản lý điện năng. Vui lòng liên hệ Hotline
