Phân biệt SCADA, PLC và DCS trong tự động hóa công nghiệp

Trong bối cảnh chuyển đổi số & tự động hoá phát triển mạnh mẽ, các hệ thống như SCADA, PLC & DCS đóng vai trò quan trọng trong việc vận hành, giám sát & tối ưu quy trình sản xuất. Tuy nhiên, không ít doanh nghiệp vẫn nhầm lẫn giữa 3 công nghệ này hoặc chưa hiểu rõ sự khác biệt để lựa chọn giải pháp phù hợp. Vậy SCADA, PLC, DCS là gì? Khác nhau ở điểm nào? Hãy cùng atscada.net tìm hiểu, phân biệt SCADA, PLC và DCS trong tự động hoá công nghiệp để thấy rõ vai trò của từng hệ thống qua nội dung bài viết hôm nay nhé!

Tìm hiểu khái niệm SCADA, PLC & DCS là gì?

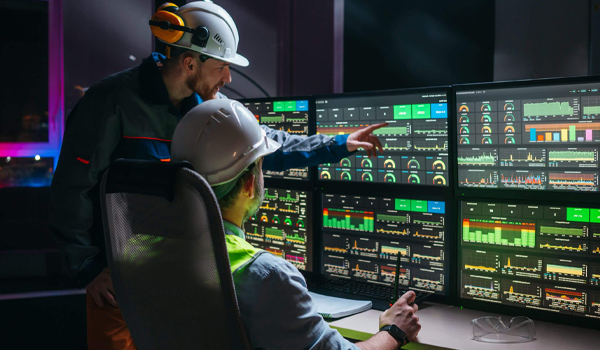

SCADA (Supervisory Control and Data Acquisition) là gì?

SCADA không phải là thiết bị điều khiển trực tiếp, mà là 1 hệ thống phần mềm quản lý. Nhiệm vụ của SCADA là thu thập dữ liệu từ các PLC/RTU, giám sát trạng thái vận hành trên giao diện đồ hoạ (Human Machine Interface – HMI) & lưu trữ dữ liệu để phục vụ báo cáo, phân tích.

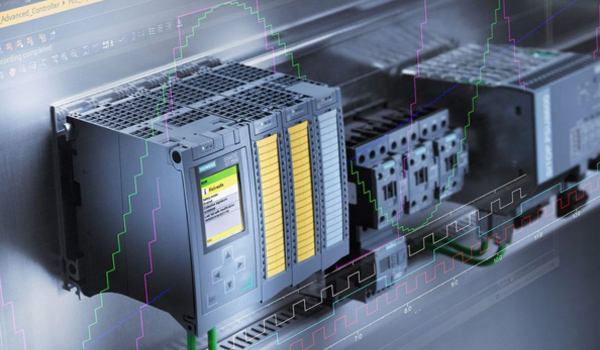

PLC (Programmable Logic Controller) là gì?

PLC là bộ điều khiển logic lập trình được, chuyên dùng để điều khiển các thiết bị trong dây chuyền sản xuất theo logic đã được lập trình sẵn.

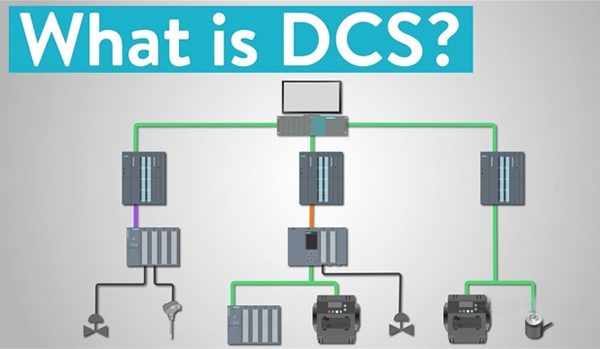

DCS (Distributed Control System) là gì?

DCS là hệ thống điều khiển phân tán, tích hợp cả phần cứng & phần mềm. Trong DCS, các bộ điều khiển được phân tán khắp nhà máy để quản lý từng phân đoạn quy trình, nhưng được kết nối & quản lý bởi 1 cơ sở dữ liệu chung duy nhất.

Vai trò của SCADA, PLC & DCS trong tự động hoá

SCADA, PLC & DCS không hoạt động độc lập, mà thường được kết hợp với nhau để tạo thành 1 hệ thống tự động hoá hoàn chỉnh.

– SCADA: giám sát, điều khiển từ xa & hiển thị dữ liệu

– PLC: thu thập tín hiệu từ thiết bị, thực hiện điều khiển tại chỗ

– DCS: quản lý, điều khiển toàn bộ quy trình sản xuất 1 cách phân tán

Phân biệt SCADA, PLC và DCS trong tự động hoá công nghiệp

Để hiểu rõ sự khác biệt giữa SCADA, PLC & DCS, bạn có thể dựa trên các tiêu chí quan trọng sau:

Chức năng chính

– PLC: điều khiển logic thiết bị

– SCADA: giám sát, thu thập dữ liệu

– DCS: điều khiển toàn bộ quy trình sản xuất

=> PLC là thành phần điều khiển cấp thấp, trong khi SCADA & DCS hoạt động ở cấp cao hơn.

Phạm vi ứng dụng

– PLC: máy móc đơn lẻ, dây chuyền sản xuất nhỏ

– SCADA: hệ thống phân tán, giám sát nhiều khu vực cùng lúc

– DCS: nhà máy quy mô lớn

Cấu trúc hệ thống

– PLC: tập trung (1 hoặc nhiều PLC riêng lẻ)

– SCADA: kết nối nhiều PLC/RTU qua mạng

– DCS: phân tán, các bộ điều khiển hoạt động đồng bộ

Khả năng mở rộng

– PLC: dễ mở rộng, tuy nhiên có giới hạn

– SCADA: linh hoạt, mở rộng dễ dàng

– DCS: mở rộng dễ dàng nhưng chi phí cao

Tính ổn định, độ tin cậy

– PLC: ổn định cao trong môi trường công nghiệp

– SCADA: phụ thuộc vào hệ thống mạng

– DCS: rất cao, có cơ chế dự phòng

Chi phí đầu tư

– PLC: thấp đến trung bình

– SCADA: trung bình

– DCS: cao

Mức độ phức tạp

– PLC: đơn giản, dễ triển khai

– SCADA: trung bình

– DCS: phức tạp, yêu cầu kỹ thuật cao

Xem thêm: Phần mềm SCADA, giải pháp tự động hóa với hệ thống SCADA

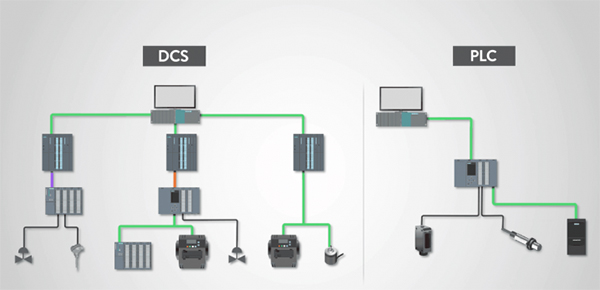

Vậy khi nào nên sử dụng SCADA, PLC & khi nào dùng DCS?

Quyết định lựa chọn sử dụng SCADA, PLC hay DCS còn tùy thuộc vào quy mô & đặc thù của lĩnh vực hoạt động.

– Chọn PLC & SCADA khi:

• Sản xuất rời rạc: đóng gói thực phẩm, lắp ráp ô tô, sản xuất linh kiện điện tử,…
• Ngân sách trung bình: PLC & SCADA cho phép bạn triển khai từ từ, mở rộng dần dần
• Yêu cầu tốc độ: cần xử lý logic nhanh (tính bằng mili giây)

– Chọn DCS khi:

• Sản xuất liên tục: nhà máy lọc dầu, nhà máy điện, nhà máy xử lý nước thải quy mô lớn,…
• Quy trình phức tạp: hệ thống có hàng chục ngàn điểm I/O (Input/Output), yêu cầu tính dự dòng cho cả CPU, nguồn & mạng truyền thông
• Yêu cầu tính toàn vẹn dữ liệu cao: cần sự đồng bộ tuyệt đối giữa các khâu sản xuất

Mối quan hệ giữa SCADA, PLC & DCS

Trong thực tế, SCADA, PLC & DCS không thay thế nhau, mà được kết hợp để tạo thành một hệ thống tự động hoá hoàn chỉnh.

– PLC thực hiện điều khiển thiết bị

– SCADA giám sát, thu thập dữ liệu từ PLC

– DCS quản lý toàn bộ hệ thống ở cấp độ cao hơn

*Ví dụ: Một nhà máy có thể sử dụng PLC để điều khiển máy móc, SCADA để giám sát toàn bộ dây chuyền, DCS để điều phối & tối ưu quy trình sản xuất.

>>> Xem thêm: [Góc giải đáp]: SCADA hay IoT: Giải pháp nào tốt hơn cho nhà máy?

Tóm lại, cả SCADA, PLC & DCS đều là những thành phần quan trọng trong hệ thống tự động hoá công nghiệp. Hiểu rõ sự khác biệt giữa SCADA, PLC & DCS giúp doanh nghiệp lựa chọn đúng giải pháp, tối ưu chi phí đầu tư, đồng thời nâng cao hiệu quả sản xuất.

Trong thực tế, giải pháp tốt nhất không phải là lựa chọn 1 trong 3, mà là kết hợp linh hoạt các công nghệ này để xây dựng hệ thống tự động hoá hiện đại, thông minh & bền vững.
