Quy trình đào tạo xây dựng layout đồ họa Web Base ATSCADA

Trong các dự án tự động hóa hiện đại, giao diện giám sát đóng vai trò là cầu nối giữa người vận hành và hệ thống sản xuất. Một giao diện SCADA được thiết kế khoa học không chỉ giúp theo dõi dữ liệu trực quan mà còn hỗ trợ phát hiện nhanh các sự cố, nâng cao hiệu quả quản lý và vận hành nhà máy.

Chương trình đào tạo tại ATSCADA được xây dựng dựa trên kinh nghiệm triển khai thực tế cho nhiều nhà máy sản xuất, hệ thống xử lý nước, năng lượng và các dự án Smart Factory. Học viên không chỉ được hướng dẫn sử dụng phần mềm mà còn được tiếp cận quy trình thiết kế giao diện theo tiêu chuẩn công nghiệp.

Giai đoạn 1: Công cụ và tư duy thiết kế SVG (Drawing & Tools)

Học viên cần nắm vững cách tạo ra “phần hồn” của giao diện trước khi đưa vào hệ thống SCADA.

• Giới thiệu về đồ họa SVG: Ưu điểm của ảnh vector trong SCADA (không vỡ nét khi phóng to, dung lượng nhẹ, khả năng can thiệp vào từng đối tượng thông qua ID).

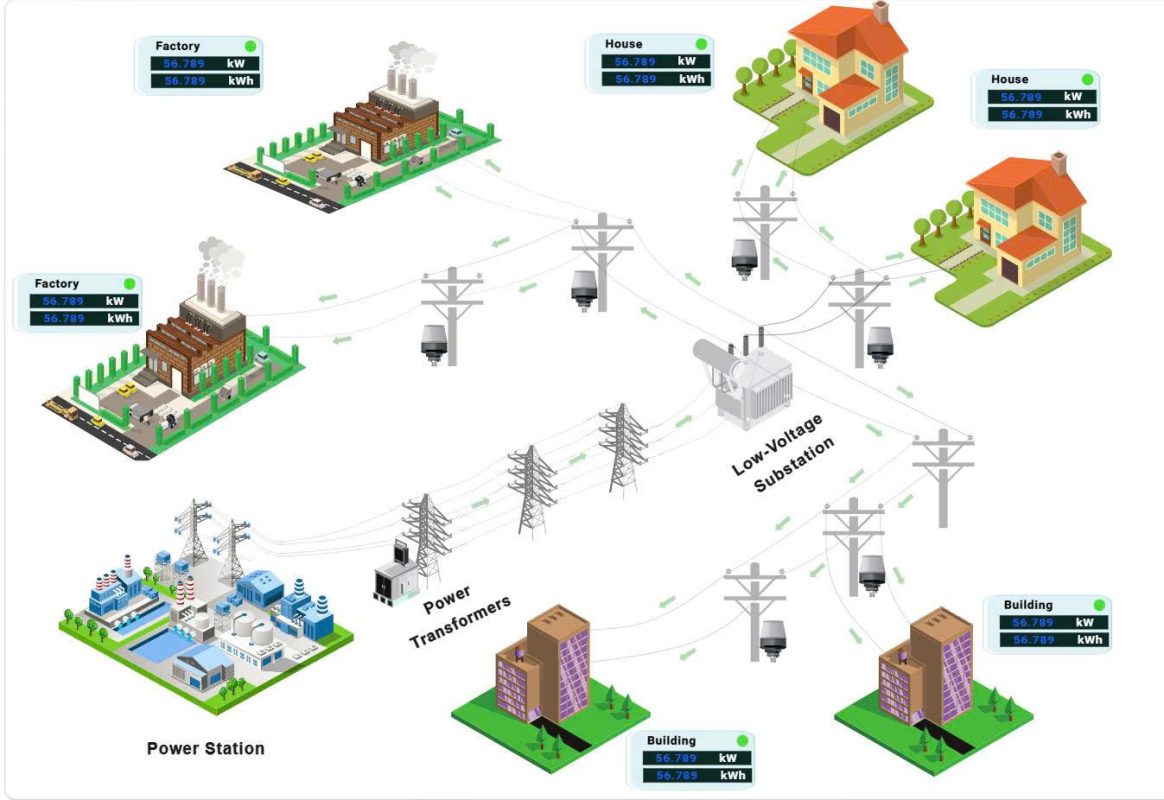

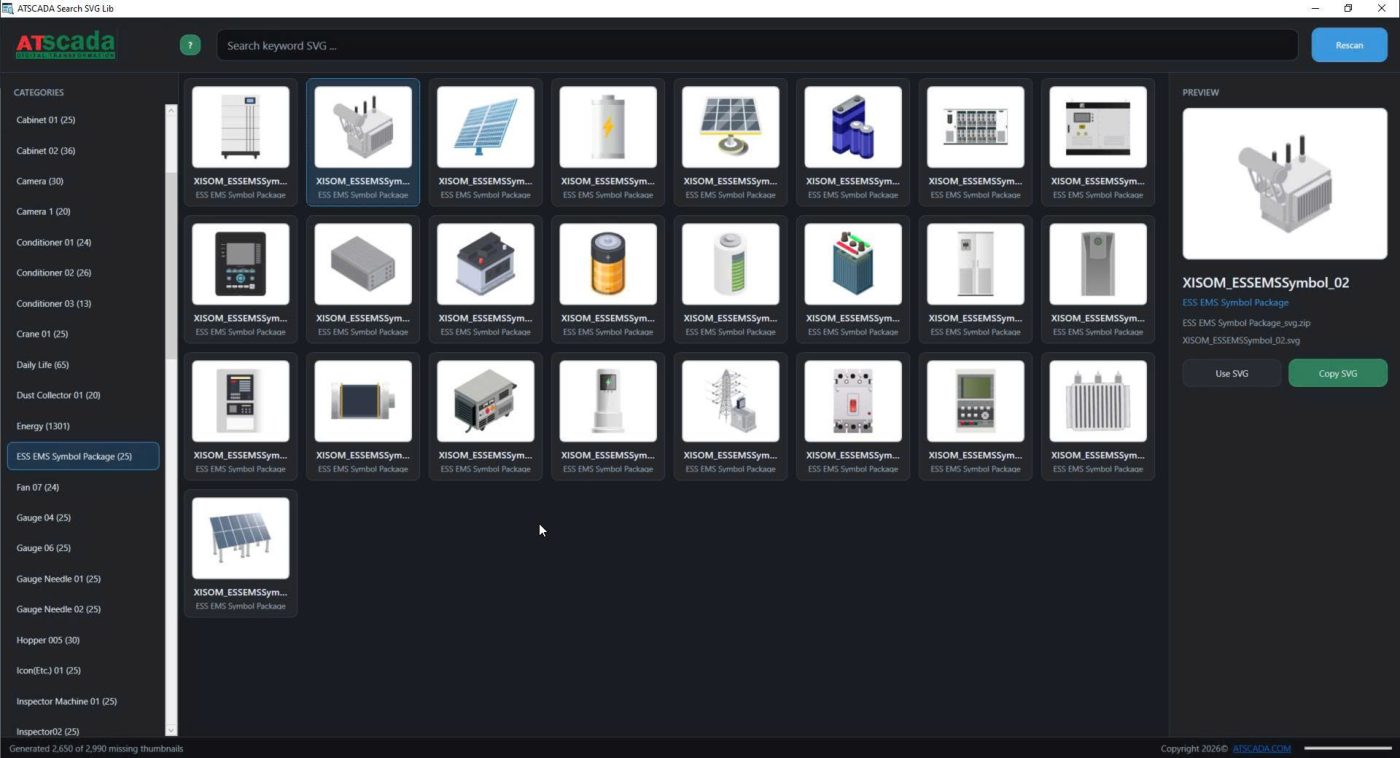

• Giới thiệu kho hình ảnh Library SVG với hơn 2900 ảnh SVG thuộc các lĩnh vực: Năng lượng, Xử lý nước, Sản xuất, Tòa nhà thông minh…
• Làm chủ phần mềm Inkscape:
  • Hướng dẫn vẽ các sơ đồ quy trình công nghệ (Process Flow Diagram).
  • Kỹ thuật sử dụng Layer để quản lý các thành phần: đường ống, bồn chứa, máy bơm.
• Kỹ thuật đặt ID cho đối tượng: Đây là bước quan trọng nhất. Học viên phải biết cách đặt tên ID (ví dụ: Pump_01, Tank_Level) cho các bộ phận cần tương tác để công cụ iSVG có thể nhận diện và bóc tách sau này.

Giai đoạn 2: Quy trình tích hợp và ánh xạ dữ liệu (iSVG Workflow)

Giai đoạn này tập trung vào việc kết nối hình ảnh tĩnh với dữ liệu thực từ iDriver.

• Sử dụng công cụ iSVG Editor:
  • Cách nhúng component iSVG vào giao diện Fastweb Designer
  • Quy trình Load file SVG đã vẽ từ Inkscape vào iSVG Editor và thư mục lưu file backup khi cần.
• Kỹ thuật Tag Binding: Hướng dẫn cách nhấp chọn một đối tượng trên hình SVG để tool tự động lấy ID, sau đó chọn Tag tương ứng từ ATDriver Server để liên kết.
• Xác thực trạng thái (Status): Thiết lập màu sắc hiển thị dựa trên trạng thái kết nối (xanh khi Good, đỏ khi Bad/Disconnected).

Giai đoạn 3: Hiệu ứng hoạt cảnh và mô phỏng nâng cao (Advanced Attributes)

Giúp giao diện trở nên sống động như một nhà máy thực thụ.

• Hoạt cảnh màu sắc (Animation): Cấu hình đối tượng nhấp nháy hoặc đổi màu dựa trên các ngưỡng giá trị (ví dụ: bồn chứa nháy đỏ khi áp suất quá cao, các Status kết nối khi gặp lỗi sẽ nhấp nháy Blink để cảnh báo người dùng,…)
• Mô phỏng mức chất lỏng (Cut-Away):
  • Hướng dẫn kết hợp 2 đối tượng (Vỏ bồn và Phần màu hiển thị mức).
  • Thiết lập giá trị Min/Max để “mức nước” trong hình tự động dâng lên/hạ xuống theo giá trị Tag.
• Liên kết thông minh (Hyperlink): Gắn đường dẫn vào đối tượng SVG để mở các trang báo cáo hoặc tài liệu kỹ thuật liên quan khi người dùng click vào.

Giai đoạn 4: Tương tác và Điều khiển trực tiếp (Control & Interaction)

Biến giao diện giám sát thành một bảng điều khiển thực thụ qua Web.

• Điều khiển dạng Switch: Biến các biểu tượng máy bơm thành nút nhấn On/Off để điều khiển thiết bị ngay trên trình duyệt.
• Điều khiển dạng Analog: Kỹ thuật click vào đối tượng để hiện hộp thoại nhập liệu (pop-up), cho phép người dùng ghi giá trị số xuống thiết bị.

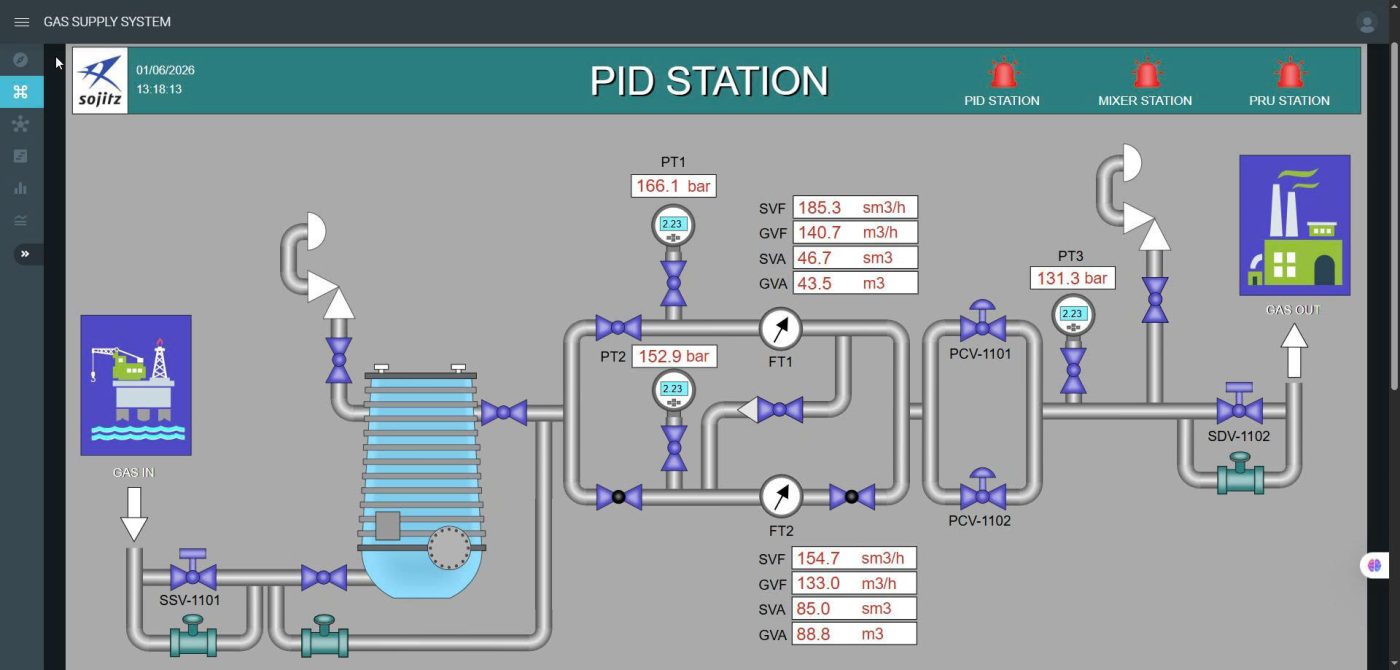

Dự án thực hành cuối khóa: “Số hóa trạm bơm thông minh”

Học viên phải hoàn thành một bài tập tổng hợp bao gồm:

1. Vẽ sơ đồ trạm bơm gồm bồn chứa, van và đường ống trên Inkscape.
2. Nhúng sơ đồ vào Fastweb thông qua component iSVG.
3. Cấu hình bồn chứa hiển thị mức nước thực tế (Cut-Away).
4. Cấu hình van/bơm đổi màu khi hoạt động (Animation) và có thể nhấn vào để Bật/Tắt (Control Switch).
5. Kiểm tra hiển thị đa nền tảng trên cả PC và Mobile

Với nhiều năm kinh nghiệm trong lĩnh vực SCADA, IoT và chuyển đổi số công nghiệp, ATSCADA trực tiếp đào tạo, chuyển giao công nghệ cho đội ngũ kỹ thuật của doanh nghiệp. Chương trình đào tạo được cập nhật liên tục theo các xu hướng công nghệ mới, giúp học viên nhanh chóng tiếp cận và ứng dụng hiệu quả vào thực tế sản xuất.
