Mạng truyền thông SCADA Mạch máu của hệ thống

Trong kỷ nguyên Công nghiệp 4.0, sự thành công của một doanh nghiệp sản xuất không chỉ nằm ở dàn máy móc hiện đại mà còn ở khả năng kiểm soát và điều hành dữ liệu theo thời gian thực. Hệ thống Giám sát và Thu thập dữ liệu (SCADA) chính là trung tâm điều khiển của mọi quy trình vận hành. Nếu coi các thiết bị chấp hành là cơ bắp, thì mạng truyền thông SCADA chính là mạch máu của hệ thống. Đảm bảo dòng chảy thông tin thông suốt, liên tục để duy trì sự sống và sự ổn định cho toàn bộ nhà máy.

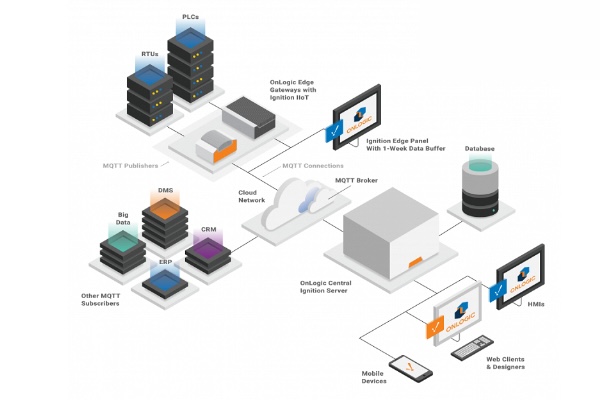

Mạng truyền thông SCADA là gì?

Mạng truyền thông SCADA là hệ thống hạ tầng bao gồm cả phần cứng và phần mềm, được thiết kế để kết nối và trao đổi dữ liệu giữa các thành phần trong hệ thống SCADA như PLC, RTU, cảm biến, thiết bị chấp hành và trung tâm giám sát. Đây không chỉ là một mạng truyền dữ liệu thông thường mà là một mạng công nghiệp chuyên dụng. Được tối ưu để đảm bảo độ tin cậy, tính liên tục và khả năng vận hành trong môi trường khắc nghiệt.

Về bản chất, mạng SCADA đóng vai trò trung gian truyền tải dữ liệu hai chiều: thu thập thông tin từ hiện trường (nhiệt độ, áp suất, lưu lượng, trạng thái thiết bị…) và truyền lệnh điều khiển từ trung tâm xuống các thiết bị. Toàn bộ quá trình này phải diễn ra gần như theo thời gian thực, với độ trễ thấp và độ chính xác cao.

Vai trò của mạng truyền thông SCADA

Mạng truyền thông SCADA đóng vai trò “xương sống” trong toàn bộ hệ thống, đảm bảo các thành phần vận hành đồng bộ và liên tục.

Kết nối toàn hệ thống

Mạng SCADA tạo ra sự liên kết xuyên suốt giữa các cấp thiết bị, từ cảm biến, cơ cấu chấp hành đến PLC, RTU và hệ thống giám sát trung tâm (HMI/SCADA Server). Nhờ đó, toàn bộ kiến trúc được tích hợp thành một hệ thống thống nhất, dễ quản lý và mở rộng.

Truyền tải các dữ liệu theo thời gian thực

Thông tin từ hiện trường như nhiệt độ, áp suất, lưu lượng hay trạng thái vận hành của máy móc được truyền liên tục về trung tâm. Điều này giúp người vận hành nắm bắt chính xác tình trạng hệ thống và đưa ra quyết định kịp thời.

Hỗ trợ điều khiển từ xa

Không chỉ thu thập dữ liệu, mạng SCADA còn là kênh truyền lệnh điều khiển từ trung tâm xuống thiết bị. Nhờ đó, kỹ sư can thiệp nhanh chóng như đóng/mở van, dừng máy hoặc điều chỉnh thông số mà không cần có mặt trực tiếp tại hiện trường.

Đồng bộ & tính nhất quán dữ liệu

Mạng truyền thông giúp các thông tin và lệnh điều khiển được cập nhật đồng bộ giữa các tầng trong hệ thống. Điều này hạn chế sai lệch dữ liệu, đảm bảo tính chính xác và an toàn trong quá trình vận hành.

Cấu trúc và các thành phần của “hệ tuần hoàn” SCADA

Hạ tầng vật lý (hay còn gọi Physical Layer)

Đây là nền tảng kết nối thực tế, quyết định khả năng truyền tải dữ liệu trong toàn hệ thống.

• Kết nối có dây: Sử dụng cáp quang, cáp xoắn đôi hoặc chuẩn truyền thông như RS232/RS485. Ưu điểm là độ ổn định cao, ít nhiễu, phù hợp với môi trường nhà máy.
• Kết nối không dây: Bao gồm Zigbee, LoRa, 4G/5G hoặc truyền dẫn vệ tinh. Giải pháp này đặc biệt hữu ích cho các hệ thống phân tán trên diện rộng như điện lực, cấp thoát nước hoặc dầu khí.

Lớp vật lý cần đảm bảo độ tin cậy, băng thông phù hợp và khả năng hoạt động liên tục trong môi trường công nghiệp khắc nghiệt.

Giao thức truyền thông (hay còn gọi Communication Protocols)

Đây là “ngôn ngữ” giúp các thiết bị trong hệ thống SCADA có thể hiểu và trao đổi dữ liệu với nhau.

• Giao thức truyền thống: Modbus RTU/TCP, Profibus – phổ biến trong các hệ thống công nghiệp lâu năm, dễ triển khai và ổn định.
• Giao thức hiện đại: OPC UA, MQTT – hỗ trợ kết nối linh hoạt, bảo mật cao và khả năng tích hợp với IoT, Cloud và các nền tảng phân tích dữ liệu.

Các nút mạng chủ chốt (hay còn gọi Network Nodes)

Các thành phần trực tiếp tham gia vào quá trình thu thập, xử lý và hiển thị dữ liệu.

• RTU và PLC: Thu thập dữ liệu từ hiện trường, xử lý tín hiệu và thực thi lệnh điều khiển. Đây là lớp trung gian quan trọng giữa thiết bị và hệ thống giám sát.
• Máy chủ SCADA và HMI: Máy chủ chịu trách nhiệm lưu trữ, xử lý dữ liệu và quản lý hệ thống. HMI cung cấp giao diện trực quan để người vận hành theo dõi, phân tích và điều khiển toàn bộ quy trình.

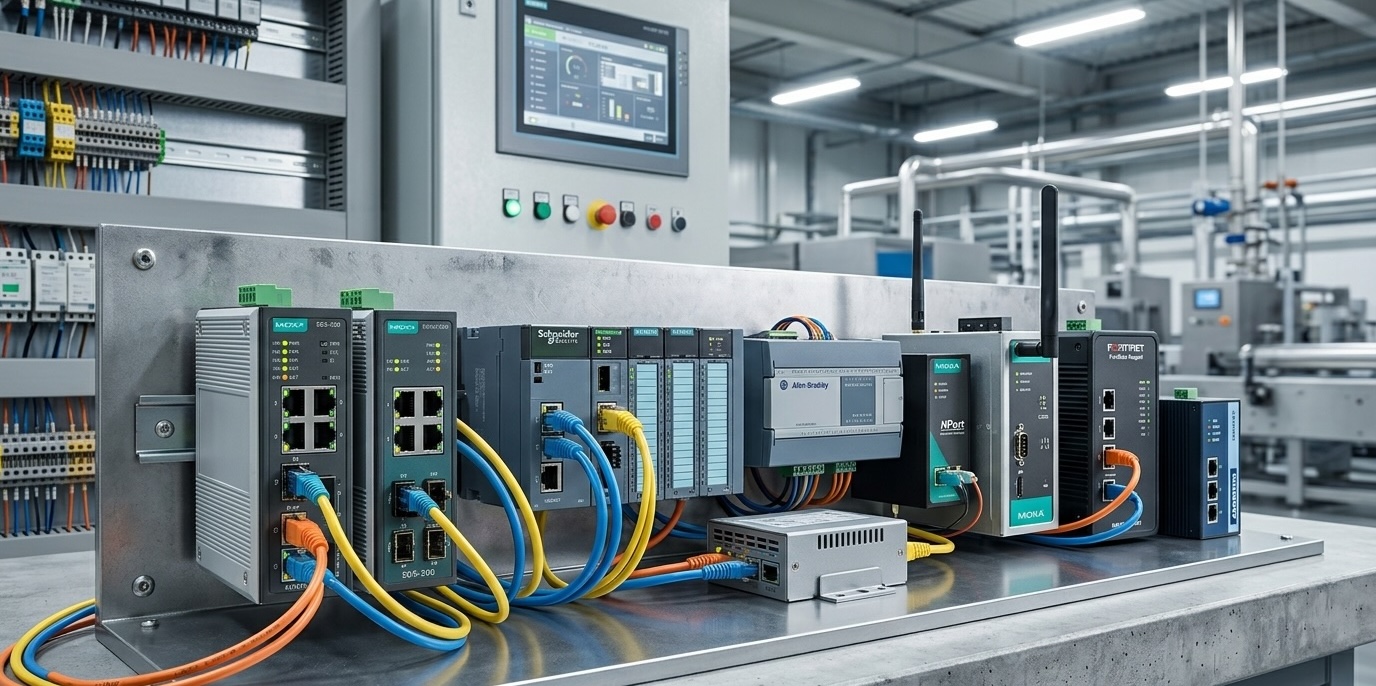

Các thiết bị mạng phổ biến hiện nay (trong hệ thống SCADA & công nghiệp)

Thiết bị switch công nghiệp (Industrial Switch)

• Kết nối các thiết bị trong cùng mạng LAN (PLC, HMI, SCADA Server)
• Đảm bảo truyền dữ liệu ổn định, hỗ trợ VLAN, QoS, dự phòng mạng
• Thiết kế chịu nhiệt, chống nhiễu, phù hợp môi trường công nghiệp

Router (Bộ định tuyến)

• Kết nối giữa các mạng khác nhau (LAN – WAN – Internet)
• Hỗ trợ VPN, NAT, firewall để truyền dữ liệu an toàn từ xa
• Thường dùng trong kết nối SCADA phân tán nhiều khu vực

Gateway (Protocol Gateway)

• Chuyển đổi giao thức giữa các thiết bị khác nhau (Modbus, Profibus, Ethernet/IP…)
• Giúp tích hợp hệ thống cũ với hệ thống mới hoặc kết nối SCADA với IoT/Cloud

Modem công nghiệp (3G/4G/5G Router)

• Truyền dữ liệu không dây qua mạng viễn thông, phù hợp cho các trạm từ xa: điện, nước, dầu khí
• Giảm chi phí hạ tầng cáp, tăng tính linh hoạt triển khai

Access Point (mạng WiFi công nghiệp)

• Cung cấp kết nối không dây trong nhà máy
• Hỗ trợ thiết bị di động (tablet, laptop, HMI di động) truy cập SCADA, độ phủ sóng rộng, chống nhiễu và bảo mật cao

Bộ chuyển đổi quang – điện Media Converter

• Chuyển đổi tín hiệu giữa cáp đồng và cáp quang giúp mở rộng khoảng cách truyền dữ liệu lên hàng km. Tăng độ ổn định và giảm nhiễu trong môi trường công nghiệp

Firewall công nghiệp ( còn gọi là tường lửa)

• Bảo vệ hệ thống SCADA khỏi truy cập trái phép và tấn công mạng
• Kiểm soát lưu lượng dữ liệu, phân quyền truy cập. Rất quan trọng khi kết nối SCADA với Internet hoặc hệ thống Cloud

Ứng dụng thực tế của mạng truyền thông SCADA

• Ngành điện lực (Smart Grid)
  → Mạng SCADA được sử dụng để giám sát và điều khiển các trạm biến áp, đường dây và thiết bị điện theo thời gian thực. Nhờ đó, hệ thống có thể phát hiện sự cố nhanh chóng, giảm thời gian mất điện và tối ưu hóa việc phân phối điện năng.
• Hệ thống cấp thoát nước
  → SCADA giúp theo dõi liên tục các thông số như lưu lượng, áp suất và chất lượng nước tại nhiều điểm khác nhau. Đồng thời, cho phép điều khiển từ xa các trạm bơm và van, góp phần giảm thất thoát và nâng cao hiệu quả quản lý.
• Nhà máy sản xuất tự động (Smart Factory)
  → Trong môi trường sản xuất, SCADA đóng vai trò kết nối toàn bộ thiết bị và dây chuyền. Hệ thống giúp giám sát hoạt động máy móc, cảnh báo sự cố và tối ưu hóa quy trình sản xuất theo thời gian thực.
• Ngành dầu khí và năng lượng
  → SCADA được ứng dụng để giám sát đường ống, bể chứa và các trạm khai thác ở khu vực rộng lớn. Hệ thống giúp đảm bảo an toàn vận hành, phát hiện rò rỉ và tối ưu quá trình khai thác, vận chuyển.
• Tòa nhà thông minh (BMS – Building Management System)
  → SCADA hỗ trợ quản lý các hệ thống kỹ thuật như điện, điều hòa, chiếu sáng và an ninh trong tòa nhà. Nhờ đó, giúp tiết kiệm năng lượng và nâng cao hiệu quả vận hành tổng thể.
• Giao thông thông minh
  → Trong lĩnh vực giao thông, SCADA được sử dụng để giám sát và điều khiển hệ thống đèn tín hiệu, hầm đường bộ hoặc tuyến metro. Điều này giúp nâng cao an toàn và tối ưu lưu lượng giao thông.

Xu hướng tương lai của mạng truyền thông SCADA

Mạng truyền thông SCADA cũng đang phát triển mạnh mẽ theo các xu hướng công nghệ mới. Một trong những xu hướng nổi bật là chuyển dịch từ các chuẩn truyền thông truyền thống sang Industrial Ethernet, giúp tăng tốc độ truyền dữ liệu, khả năng mở rộng và tích hợp với các hệ thống hiện đại. Ngoài ra, việc tích hợp trí tuệ nhân tạo (AI) vào hệ thống SCADA đang mở ra khả năng phân tích dữ liệu thông minh, dự đoán lỗi và giám sát tình trạng mạng một cách chủ động. Song song đó, điện toán biên (Edge Computing) cũng ngày càng được ứng dụng rộng rãi. Cho phép xử lý dữ liệu ngay tại nguồn, giảm độ trễ và nâng cao hiệu quả phản hồi trong các hệ thống yêu cầu thời gian thực.

Xem thêm: Tổng hợp 8 giao thức truyền thông phổ biến trong SCADA

Việc đầu tư đúng giải pháp truyền thông sẽ giúp doanh nghiệp nâng cao độ ổn định, tối ưu hiệu suất và sẵn sàng mở rộng trong tương lai. Nếu bạn đang tìm kiếm một đơn vị uy tín trong lĩnh vực này, atscada.net là địa chỉ chuyên cung cấp giải pháp SCADA. Thiết kế hệ thống và triển khai theo yêu cầu, đáp ứng đầy đủ các tiêu chuẩn kỹ thuật trong tự động hóa và chuyển đổi số.
