PHẦN MỀM ATSCADA GIÁM SÁT – ĐIỀU KHIỂN – THU THẬP DỮ LIỆU ĐẾM TRÊN BĂNG CHUYỀN – CTY PHÂN BÓN HÀ LAN

Nhằm nâng cao hiệu quả quản lý sản xuất, Công ty Phân bón Hà Lan đã hợp tác cùng atscada.net (thuộc ATPro Corp) triển khai phần mềm ATSCADA giám sát – điều khiển – thu thập dữ liệu đếm trên băng chuyền. Hệ thống được thiết kế chuyên biệt cho dây chuyền sản xuất, cho phép giám sát số lượng sản phẩm, quản lý dữ liệu & hỗ trợ điều hành sản xuất một cách khoa học, chính xác & hiệu quả.

Tổng quan về phần mềm ATSCADA trong quản lý sản xuất

ATSCADA là nền tảng phần mềm SCADA do đội ngũ kỹ sư chuyên môn cao đến từ ATSCADA Lab – ATPro Corp phát triển & lập trình, nhằm phục vụ nhu cầu giám sát & điều khiển hệ thống trong các nhà máy, dây chuyền sản xuất, kho vận & các hệ thống công nghiệp.

Phần mềm ATSCADA hoạt động dựa trên nguyên lý thu thập dữ liệu từ các thiết bị hiện trường như PLC, cảm biến, bộ đếm sản phẩm, các thiết bị IoT công nghiệp,… Sau khi thu thập dữ liệu, hệ thống sẽ hiển thị trực quan trên giao diện giám sát giúp người vận hành theo dõi toàn bộ trạng thái dây chuyền sản xuất theo thời gian thực.

Trong dự án triển khai cho Công ty Phân bón Hà Lan, phần mềm ATSCADA được thiết kế nhằm phục vụ mục tiêu giám sát – điều khiển – thu thập dữ liệu đếm sản phẩm trên băng chuyền.

Nhu cầu giám sát & thu thập dữ liệu trên băng chuyền tại Công ty phân bón Hà Lan

Là doanh nghiệp hoạt động trong lĩnh vực sản xuất & phân phối phân bón, Công ty Phân bón Hà Lan sở hữu hệ thống dây chuyền đóng gói & vận chuyển sản phẩm quy mô lớn. Trong quá trình vận hành, doanh nghiệp gặp phải một số khó khăn như:

– Khó kiểm soát chính xác số lượng sản phẩm trên băng chuyền

– Việc ghi nhận dữ liệu sản xuất chủ yếu thủ công

– Dễ xảy ra sai lệch số liệu giữa các ca làm việc

– Thiếu dữ liệu phục vụ phân tích & tối ưu sản xuất

Để giải quyết các vấn đề trên, doanh nghiệp cần một hệ thống giám sát & thu thập dữ liệu tự động, đảm bảo đếm chính xác số lượng sản phẩm, thu thập – lưu trữ dữ liệu sản xuất theo thời gian thực, hỗ trợ quản lý – báo cáo nhanh chóng & giúp quản lý dễ dàng theo dõi hoạt động sản xuất.

Sau khi khảo sát thực tế & đánh giá yêu cầu hệ thống, atscada.net đã đề xuất giải pháp phần mềm ATSCADA giám sát – điều khiển – thu thập dữ liệu đếm trên băng chuyền.

Giải pháp phần mềm ATSCADA giám sát – điều khiển – thu thập dữ liệu

Hệ thống được xây dựng dựa trên nền tảng ATSCADA, kết hợp cùng các thiết bị cảm biến & bộ điều khiển, tạo thành một giải pháp giám sát dây chuyền sản xuất hoàn chỉnh.

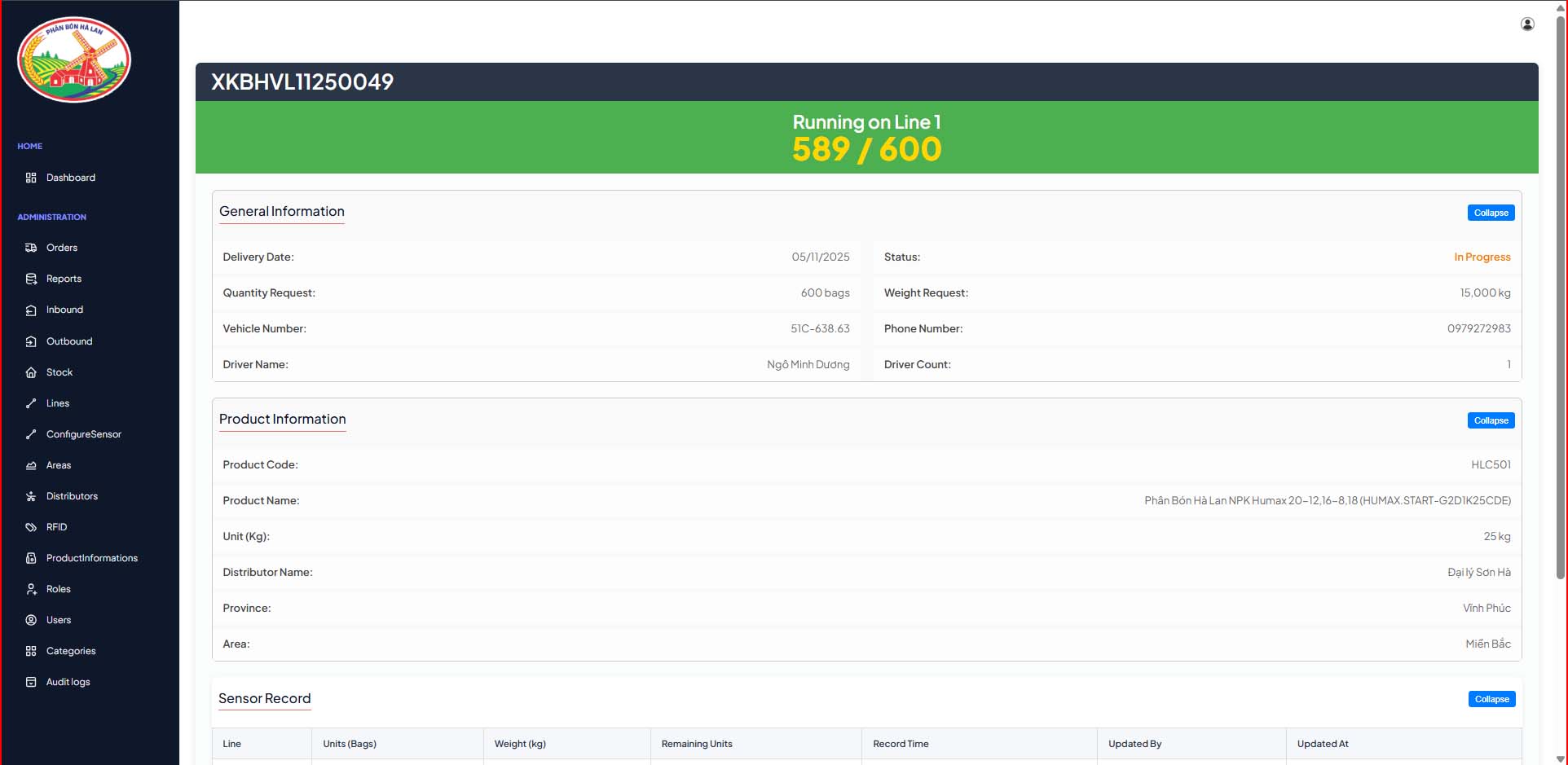

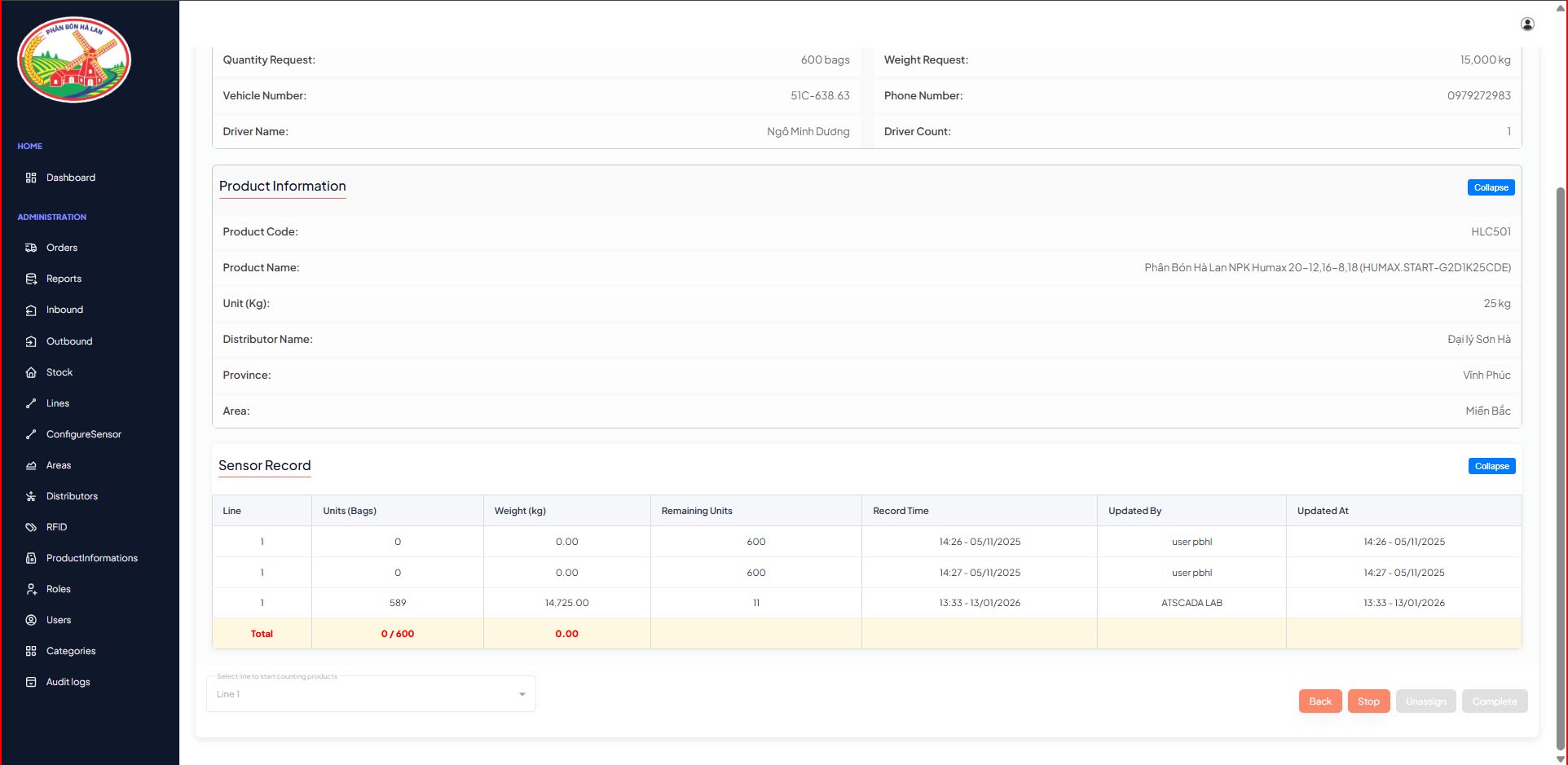

Thu thập dữ liệu đếm sản phẩm trên băng chuyền

Hệ thống sử dụng cảm biến quang để phát hiện & ghi nhận sản phẩm di chuyển trên băng chuyền. Khi sản phẩm đi qua vị trí cảm biến, tín hiệu sẽ được gửi về Gateway BL110. Sau đó, dữ liệu sẽ được truyền về phần mềm ATSCADA để ghi nhận số lượng sản phẩm, hiển thị dữ liệu theo thời gian thực & lưu trữ thông tin phục vụ mục đích báo cáo. Nhờ cơ chế này, hệ thống giúp đếm sản phẩm hoàn toàn tự động, hạn chế tối đa sai sót do con người.

Giám sát dây chuyền sản xuất theo thời gian thực

Phần mềm ATSCADA cung cấp giao diện giám sát trực quan, giúp người vận hành dễ dàng theo dõi tình trạng hoạt động của băng chuyền.

Các tính năng trên website quản lý:

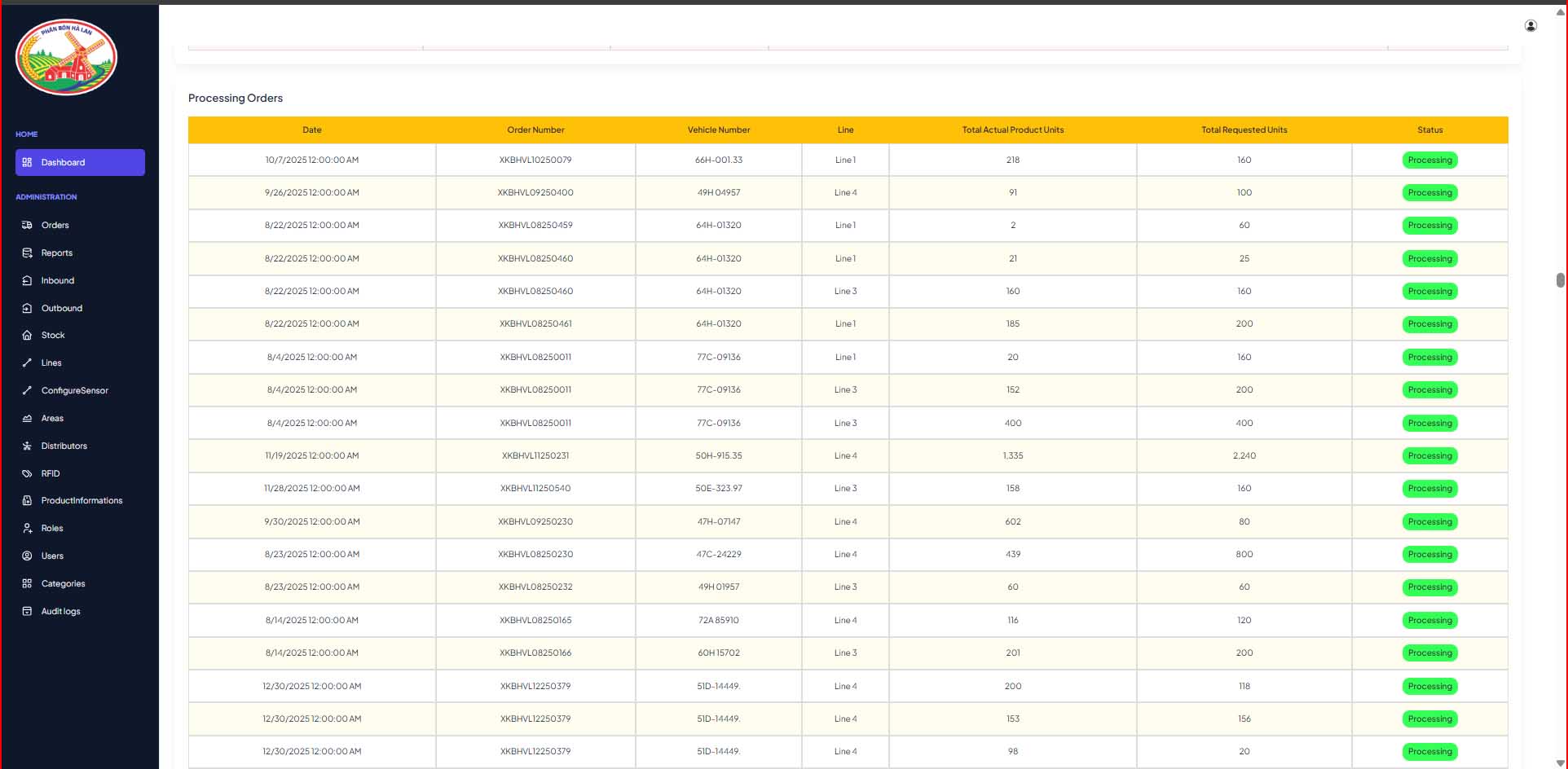

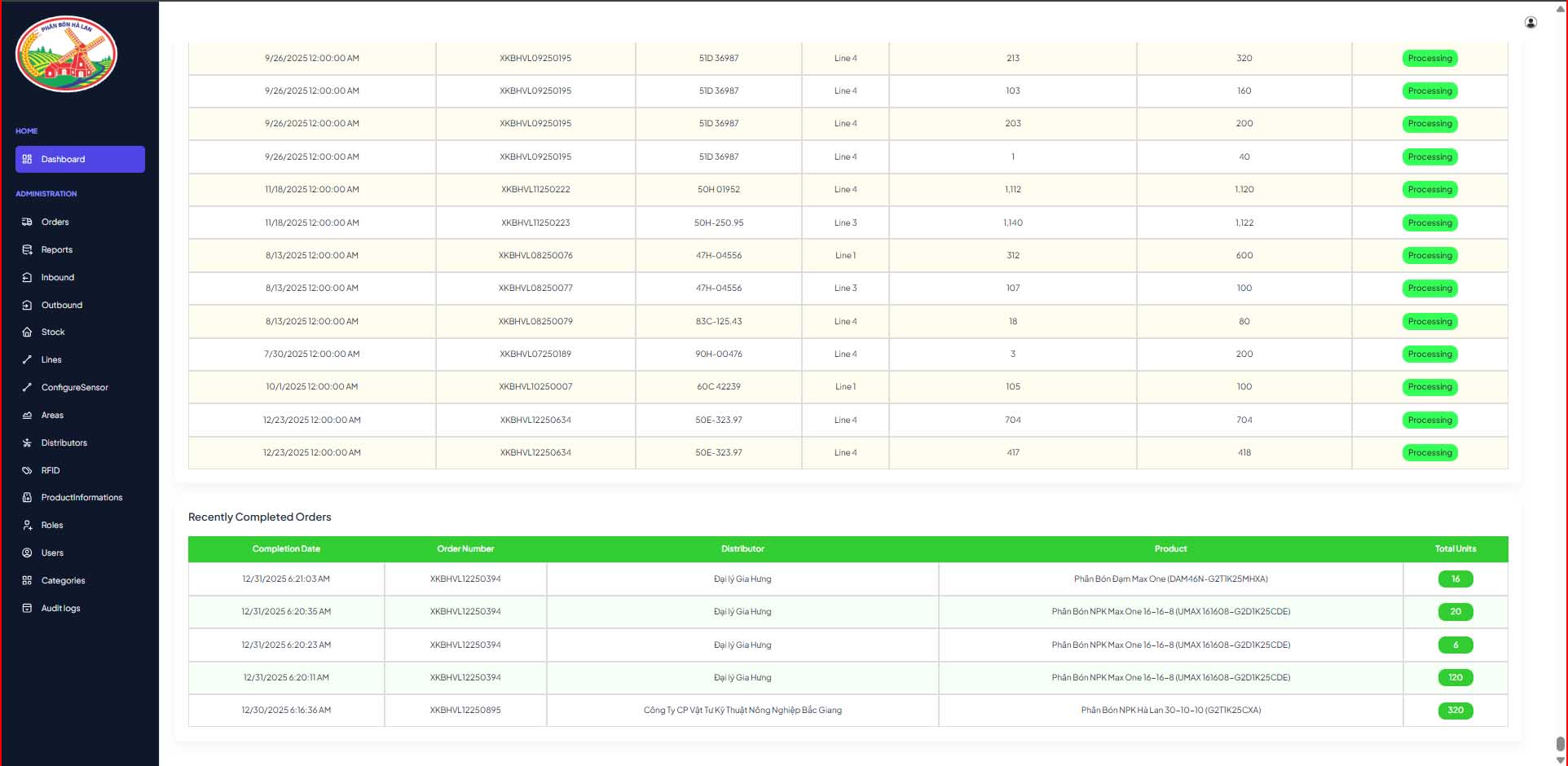

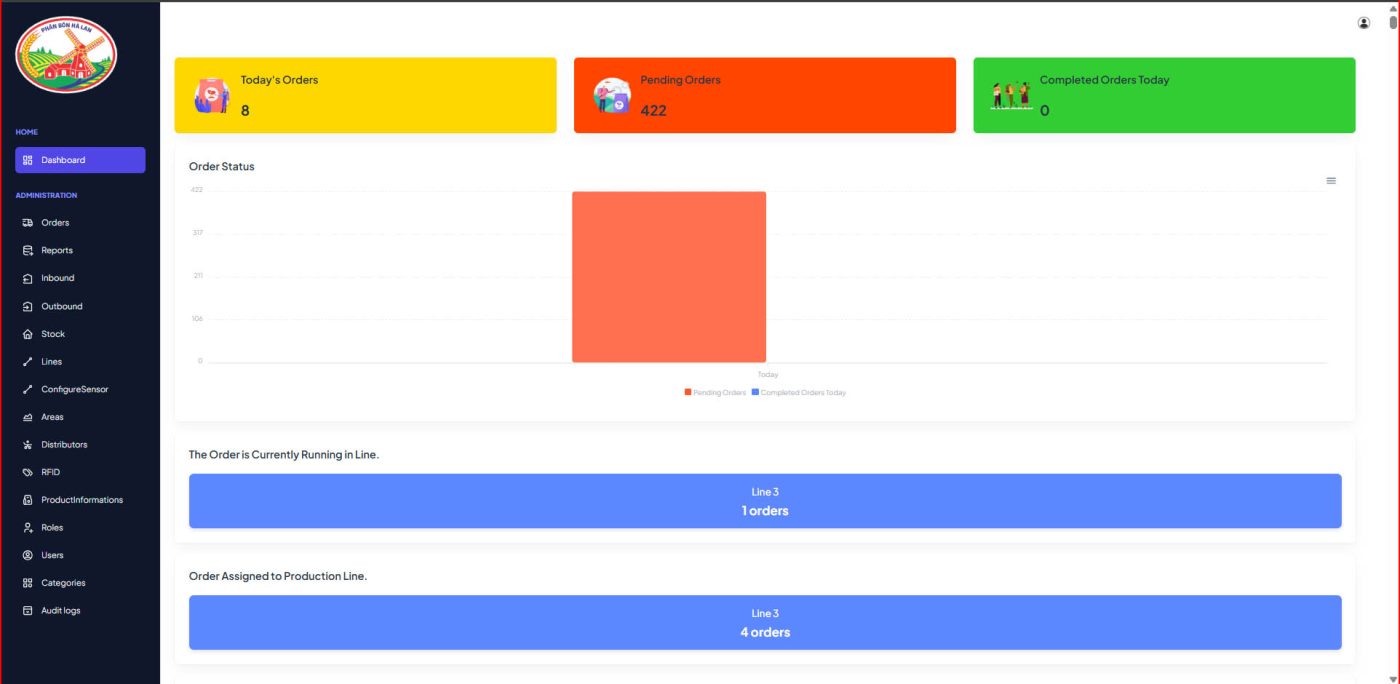

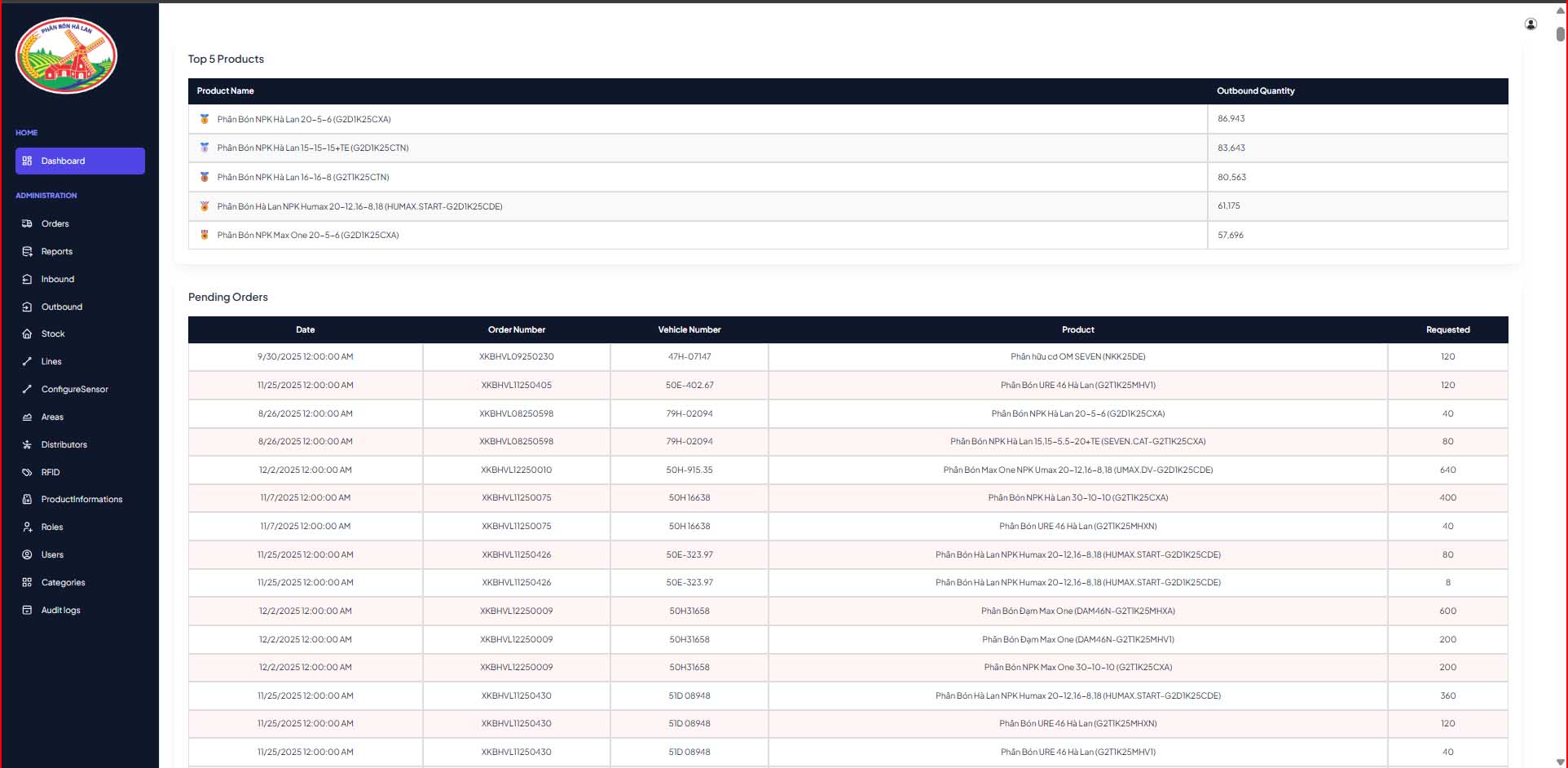

– Dashboard: hiển thị tổng quan số lượng đơn hàng trong ngày, đơn hàng đang chờ, đơn hàng đã hoàn thành & danh sách các sản phẩm được xuất nhiều nhất

– Quản lý đơn hàng:

• Cho phép Import đơn hàng từ file Excel (gồm mã phiếu xuất, tên hàng, số lượng, thông tin xe, tài xế, đại lý,…)
• Theo dõi trạng thái đơn hàng (đang chờ xử lý, đang xử lý, đã hoàn thành)
• Giám sát quá trình xuất hàng tại từng “Line” (Băng chuyền). Hỗ trợ xuất một đơn hàng trên nhiều Line khác nhau

– Quản lý danh mục:

• Lines: quản lý danh sách các băng chuyền
• Distributors: quản lý thông tin đại lý/nhà phân phối
• Product Information: quản lý mã hàng, tên hàng, quy cách đóng gói
• Area: quản lý khu vực phân phối

– Báo cáo: xuất báo cáo chi tiết theo ngày, theo biển số xe, theo đại lý hoặc khu vực dưới dạng Excel

– Quản trị hệ thống: phân quyền người dùng (Admin/User), quản lý nhật ký hệ thống (Audit logs)

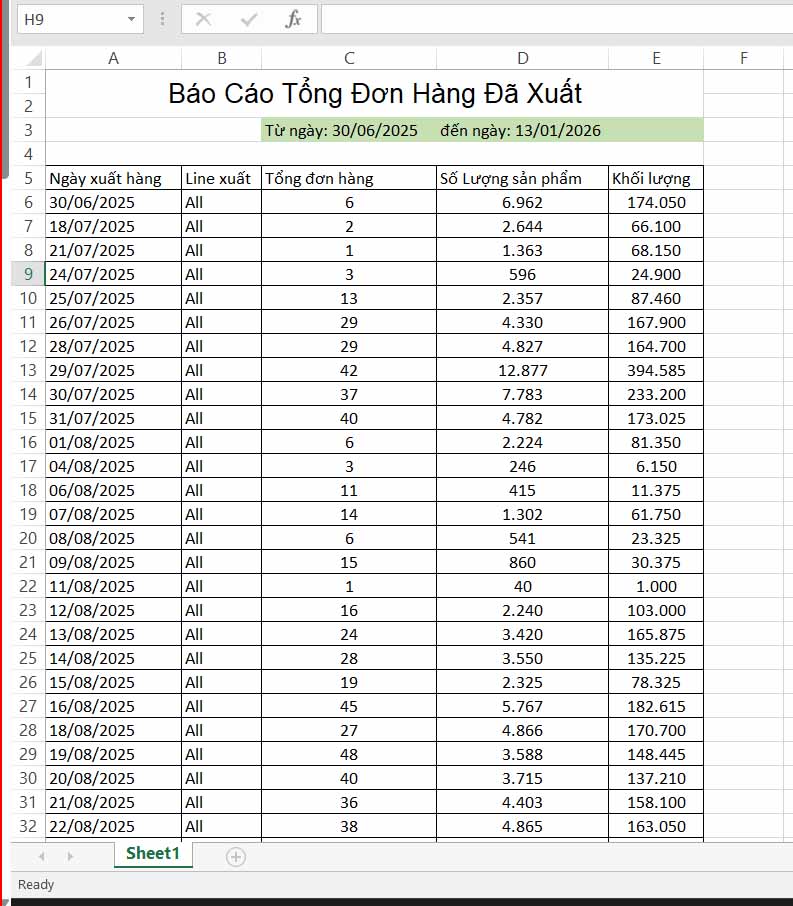

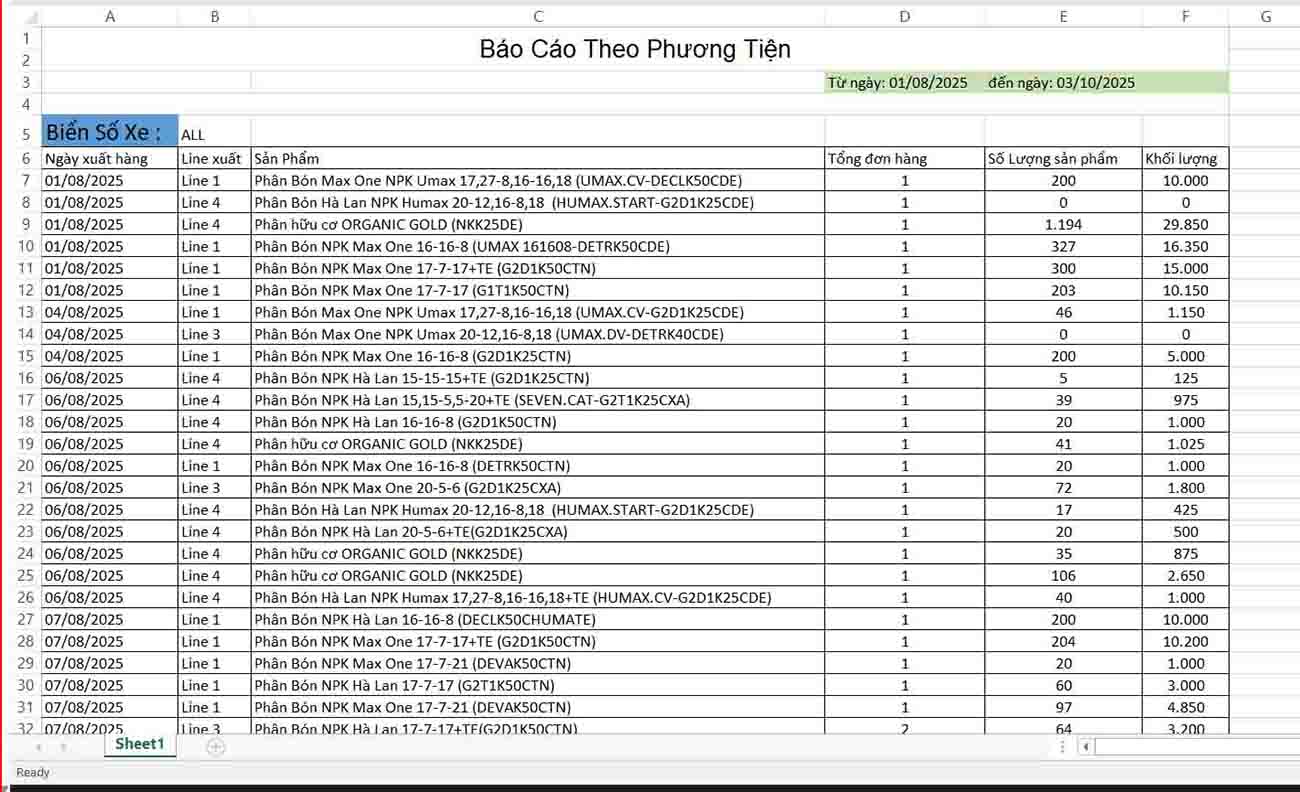

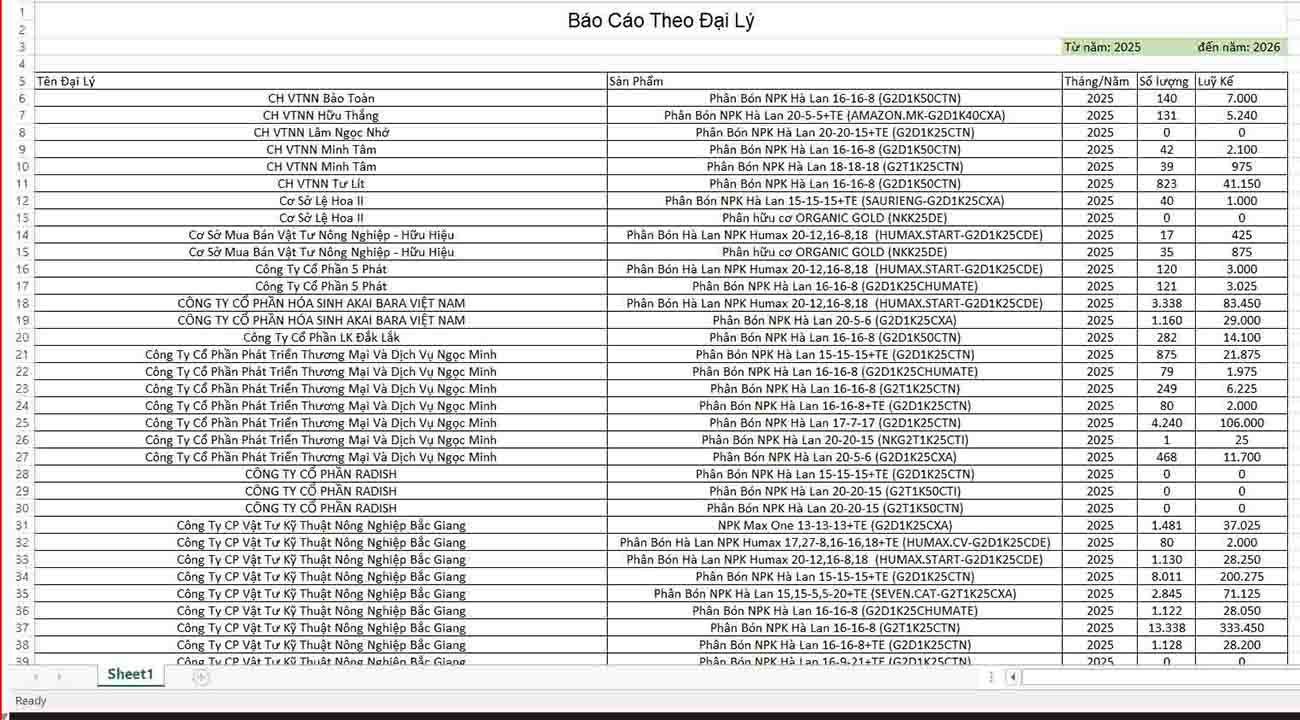

Hỗ trợ xuất báo cáo

Phần mềm hỗ trợ xuất báo cáo sản lượng từng loại phân bón/năm theo từng khu vực, đại lý, phương tiện, tổng số lượng đơn hàng đã xuất ra file Excel, giúp doanh nghiệp dễ dàng tích hợp dữ liệu vào hệ thống quản lý nội bộ, phục vụ cho các công việc như tổng hợp số liệu sản xuất, lập kế hoạch sản xuất, đánh giá hiệu suất vận hành dây chuyền cũng như báo cáo cho ban lãnh đạo.

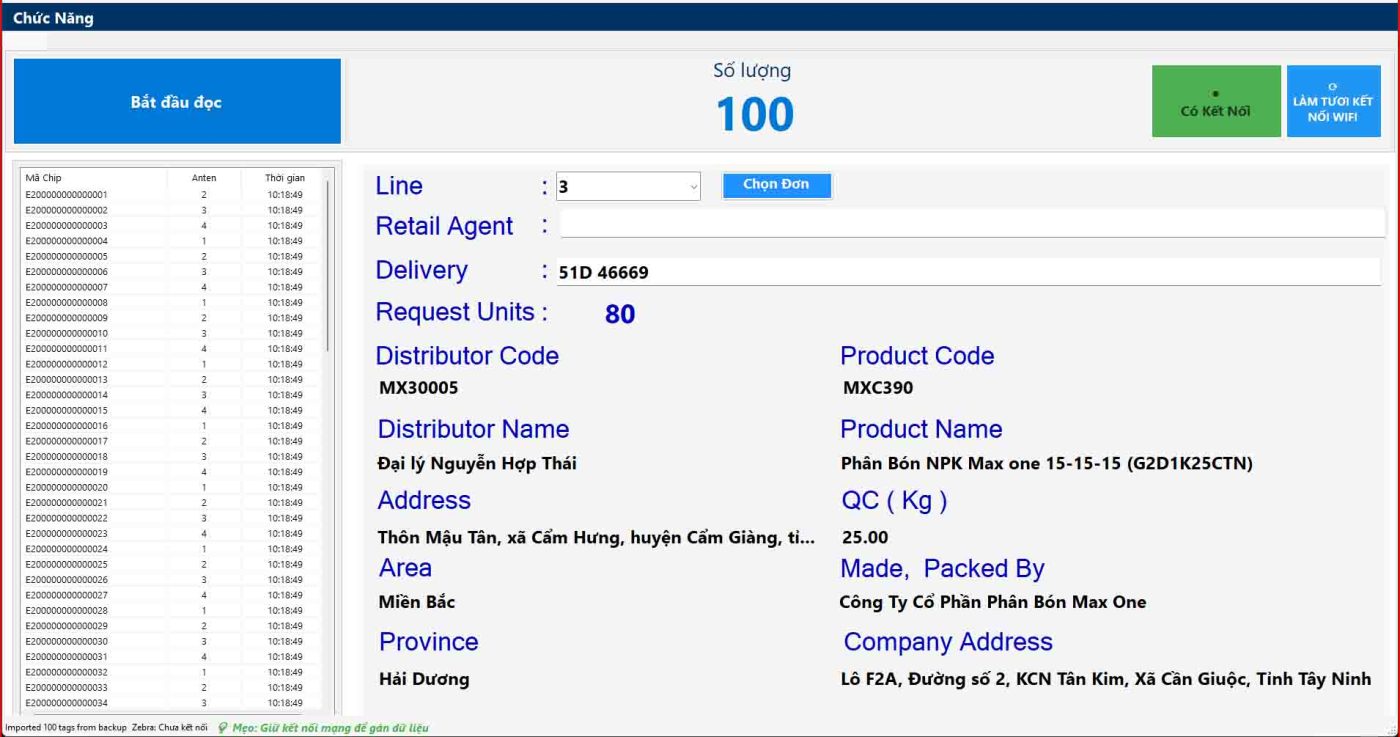

Phần mềm gán thẻ RFID

Dùng để gán thông tin đơn hàng (nhà cung cấp, đại lý, loại sản phẩm, ngày sản xuất,…) vào mã ID của thẻ RFID được gắn trên sản phẩm.

– Chọn Line sản xuất: khi chọn Line tương ứng, phần mềm tự động tải dữ liệu đơn hàng đang được xử lý trên web xuống

– Quét thẻ: khi sản phẩm chạy qua băng chuyền, đầu đọc RFID sẽ tiến hành quét & hiển thị danh sách trên màn hình

– Gán dữ liệu: Nhấn Assign để xác nhận gán mã thẻ vào hệ thống. Sau khi thành công, số lượng sản phẩm sẽ được cập nhật & hệ thống ghi nhận các thông tin như mã sản phẩm, tên sản phẩm, trọng lượng, đại lý nhận hàng, ngày xuất kho, ngày sản xuất,…

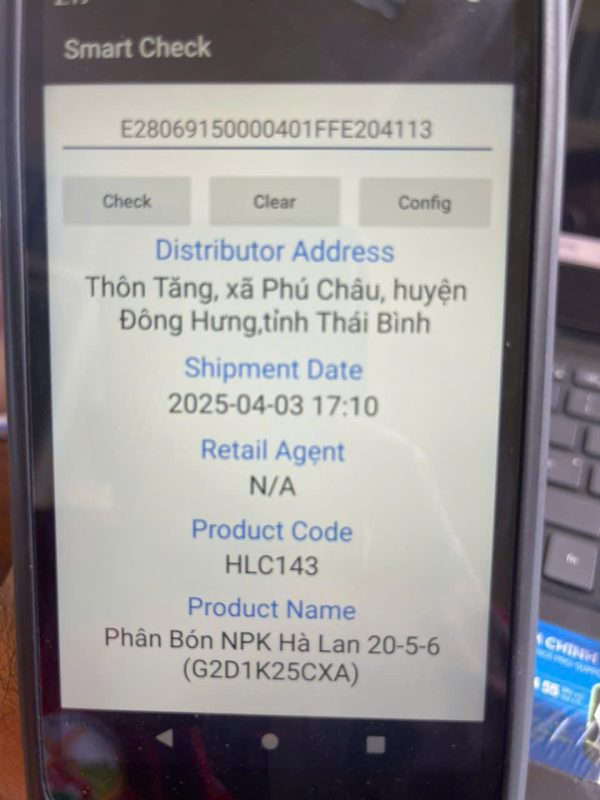

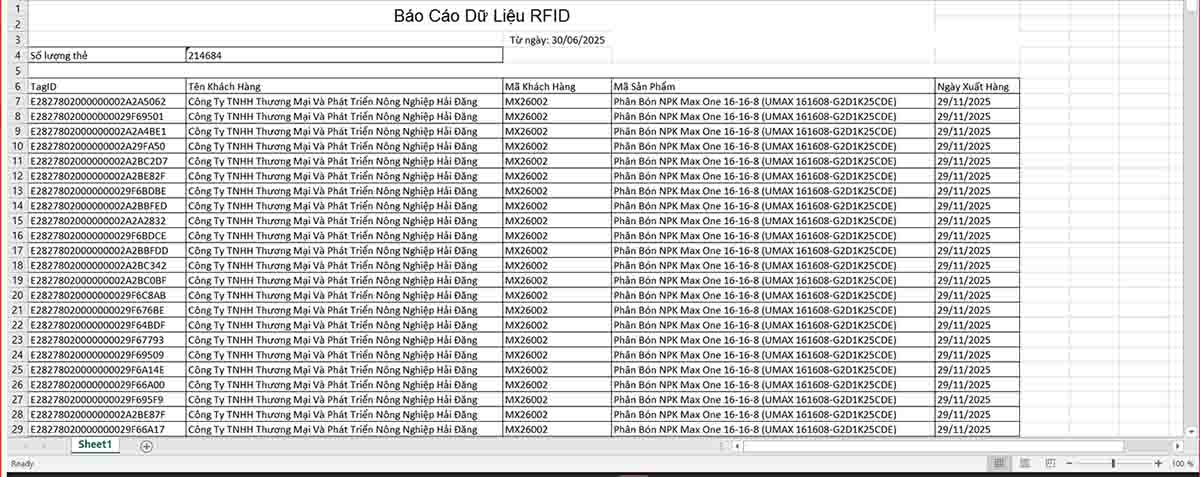

– Kiểm tra: sau khi gán, dữ liệu sẽ xuất hiện đồng bộ trong mục RFID trên website quản lý, cho phép tìm kiếm & truy xuất thông tin sản phẩm bằng mã thẻ ID

Web App ATSCADA giám sát từ xa

Web App giám sát từ xa, cho phép người quản lý dễ dàng theo dõi dữ liệu sản xuất mọi lúc, mọi nơi thông qua kết nối internet. Tất cả thông tin được cập nhật liên tục từ hệ thống cảm biến & bộ điều khiển tại hiện trường, sau đó truyền về máy chủ & hiển thị trực quan trên giao diện web.

Người dùng có thể truy cập hệ thống thông qua laptop, máy tính để bàn, máy tính bảng & điện thoại thông minh.

Việc triển khai phần mềm ATSCADA giám sát – điều khiển – thu thập dữ liệu đếm trên băng chuyền đã giúp Công ty Phân bón Hà Lan nâng cao hiệu quả quản lý sản xuất, tối ưu quy trình vận hành & tăng tính minh bạch trong dữ liệu.
