HỆ THỐNG GIÁM SÁT VÀ CẢNH BÁO NHIỆT ĐỘ TỦ VACCINE

Hệ thống giám sát và cảnh báo nhiệt độ tủ Vaccine là một hệ thống SCADA mini với tính năng thu thập dữ liệu – giám sát và cảnh báo hệ thống. Rất phù hợp cho việc ứng dụng giám sát các tủ Vaccine tại các trung tâm y tế dự phòng, bệnh viện, kho thuốc, kho dược phẩm,…

Việc giám sát – cảnh báo – điều khiển và thu thập dữ liệu nhiệt độ của tất cả các tủ Vaccine thông qua hệ thống SCADA chuyên nghiệp không chỉ giám sát từ xa qua Internet bằng Smartphone, Laptop,… mà còn có tính năng cảnh báo hệ thống qua SMS, Email.

Sau đây là hệ thống SCADA mini của ATSCADA Lab đã ứng dụng vào giám sát cảnh cảnh báo tủ Vaccine tại các đơn vị trong lĩnh vực y tế như: bệnh viện Đại học Y dược, Bệnh viện Quốc tế Mỹ, Bệnh viện Xuyên Á, Trung tâm y tế dự phòng quận 7,…

Hệ thống Giám Sát Và Cảnh Báo Nhiệt Độ tủ Vaccine

HỆ THỐNG GIÁM SÁT NHIỆT ĐỘ TỦ VACCINE

Các thiết bị ứng dụng trong hệ thống giám sát và cảnh báo nhiệt độ tủ vaccine.

Thiết bị đo nhiệt độ (mã AT-TMS3.1)

  • Kích thước:155mm*88mm*65mm. Hộp nhựa ABS
  • Microchip PIC
  • 01 cảm biến nhiệt độ DS18B20, dây dài 1 mét.
  • Tầm nhiệt đo từ -400C ~ +1250C, sai số +-10C
  • Nguồn cấp: input 220VAC, output 12VDC. Nguồn meanwell
  • Có ngõ ra relay, khi nhiệt độ vượt mức kích relay cảnh báo chuông (đã bao gồm chuông).
  • Tủ boxco Hàn Quốc gắn thiết bị gọn gàng thẩm mỹ.

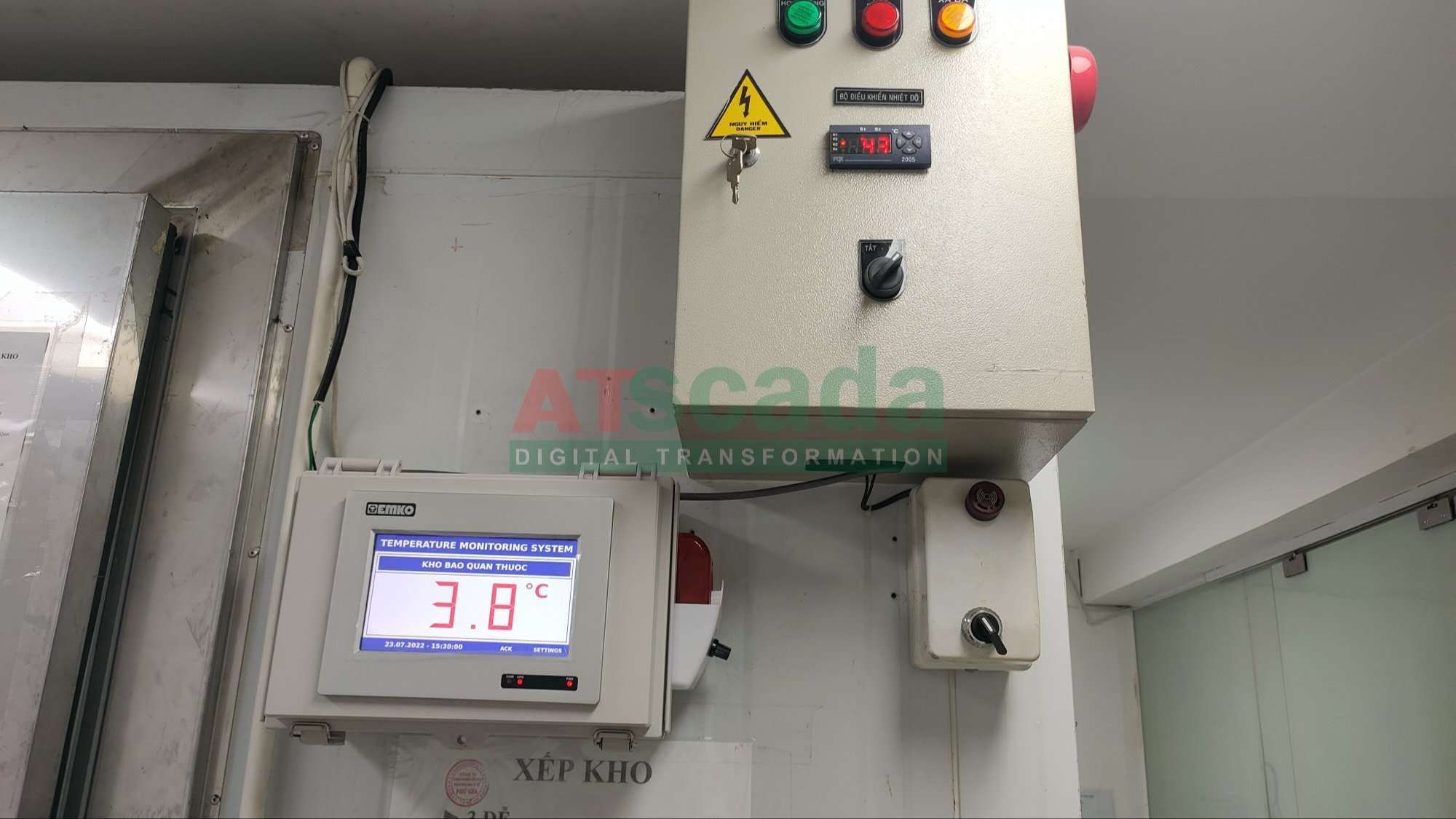

Tủ trung tâm AT-IIoT EMKO GATEWAY giám sát cảnh báo

Bộ xử lý trung tâm Gateway có màn hình cảm ứng 7” (Model: HMI EMKO Proop-7L.E)

  • Màn hình cảm ứng 7”, KT 206*152*50 mm
  • Màu bạc.
  • Độ phân giải: 800×480 (pixel)
  • Màn hình cảm ứng 260k màu.
  • Hiển thị giá trị nhiệt độ, độ ẩm tại chỗ và trạng thái các cảm biến.
  • Cảnh báo chuyển màu đỏ trên màn hình nhấp nháy, khi có sự cố về nhiêt độ độ ẩm hay cảm biến khác.
  • Cấp bảo vệ: IP65
  • 2*USB 2.0, 2*RS232, 1*RS485,
  • 1*Ethernet.
  • Phần cứng: ARM Cortex-A Series, 8GB eMMC Flash Memory, 512 MB DDR3 SDRAM.
  • Hỗ trợ giao thức MQTT, SQL, FTP kết nối lên Cloud Server.

01 Bộ lập trình DVP14SS211R

  • 08 DI/06DO
  • Để kết nối với các loại cảm biến: báo cháy, khói, rò rỉ nước..
  • Để điều khiển: chuông cảnh báo, điều khiển máy lạnh hoặc thiết bị khác…(nếu có)
  • Nguồn cấp Meanwell 24VDC.

Phần mềm giám sát

Phần mềm ATSCADA giám sát nhiệt độ tủ vaccine được thiết kế các dạng như webform, winform cho phép giám sát từ xa hoặc tại chỗ.

Winform app: Giám sát tại chỗ

  • Giám sát trực tiếp trạng thái giá trị nhiệt độ tại các tủ vaccine trên giao điện màn hình HMI.
  • Cài đặt các giá trị nhiệt độ phù hợp
  • Cài đặt số điện thoại, email (không giới hạn số lượng cài đặt)

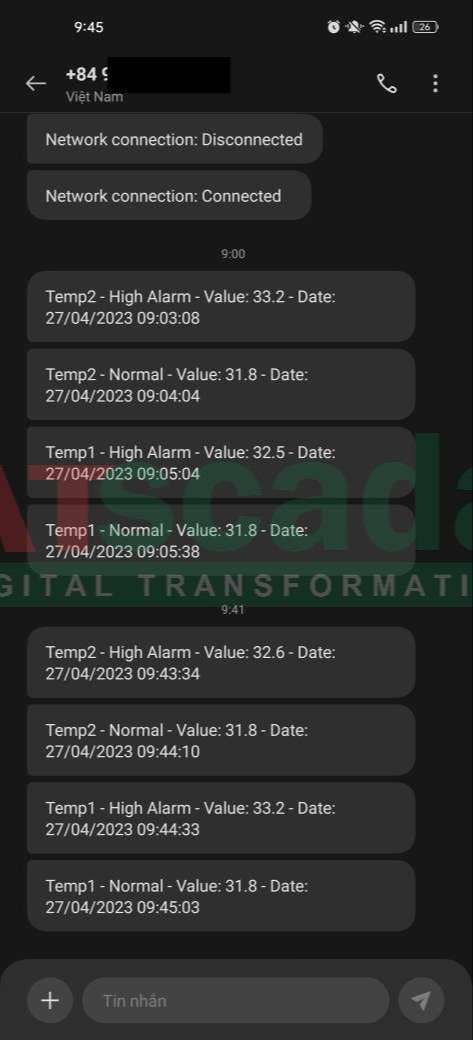

  • Báo động qua SMS, Email khi có sự cố,
  • Xuất báo cáo ra file excel theo form mặc định.

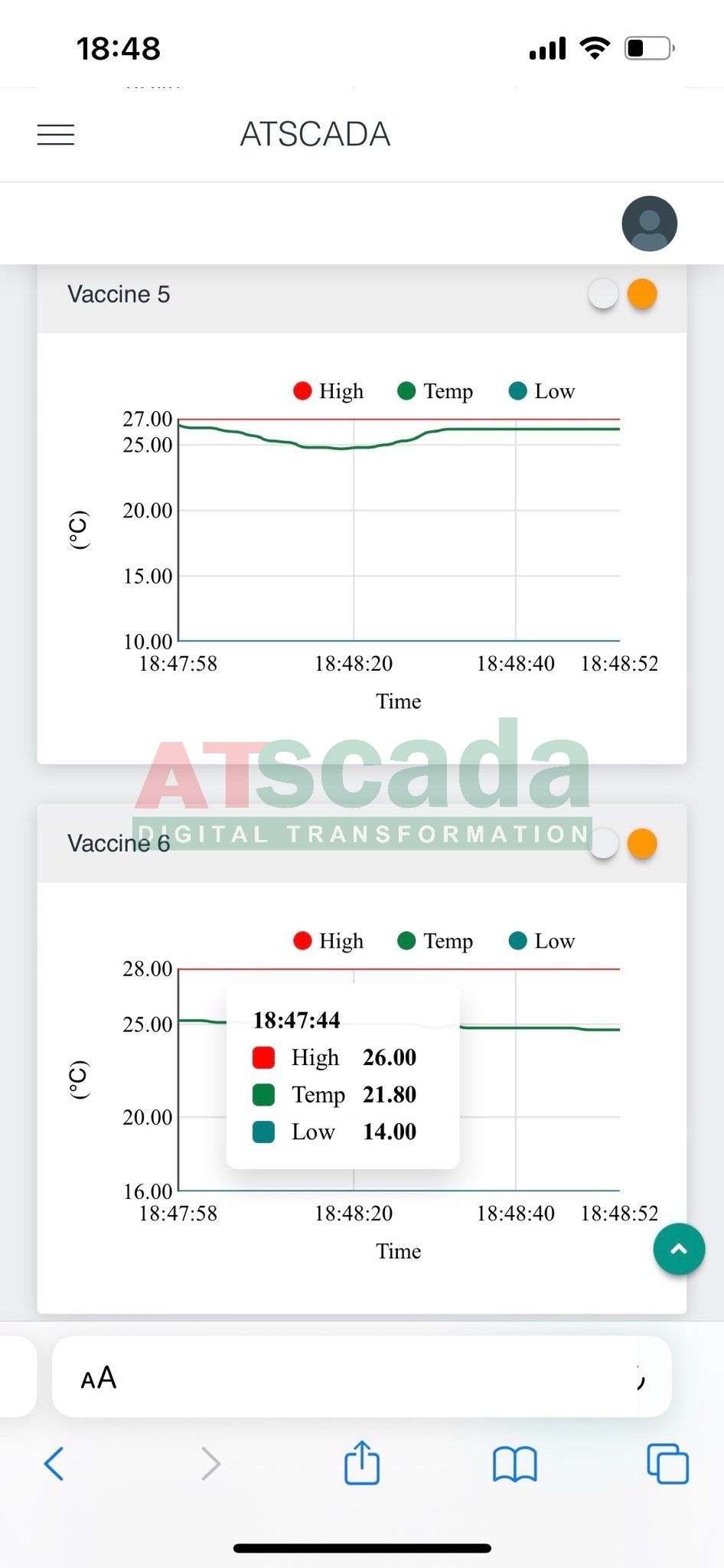

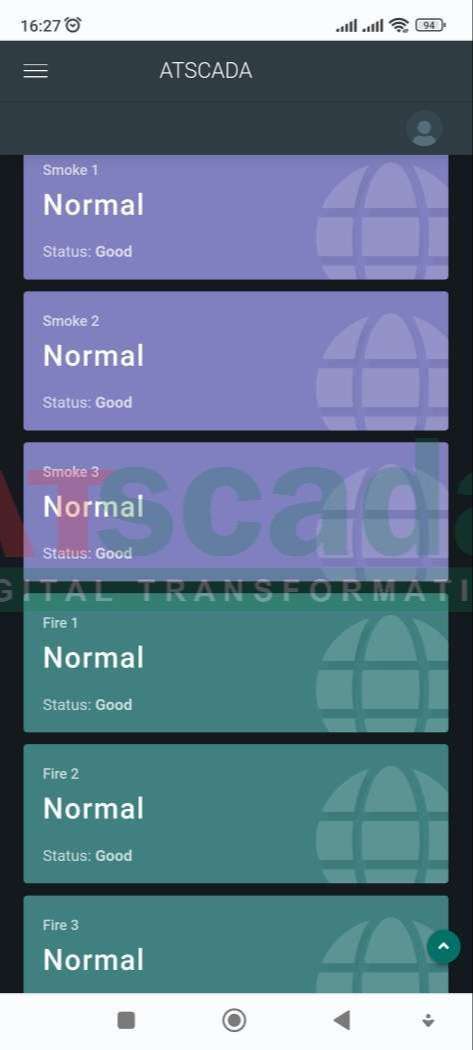

Webform app: Giám sát từ xa

  • Giao diện phần mềm webserver hiển thị theo form mặc định. Được truy cập được trên tất cả các thiết bị: PC, laptop, tablet, smartphone.
  • Truy cập được trên tất cả trình duyệt web như: Google chrome, Firefox,…Không giới hạn số lượng truy cập
  • Yêu cầu: Máy tính chạy phần mềm phải có internet có IP tĩnh, cho phép NAT port, Forward port để giám sát được từ xa. (Tham khảo các dòng máy tính công nghiệp bền, đặc biệt nhỏ gọn phù hợp với hệ thống).

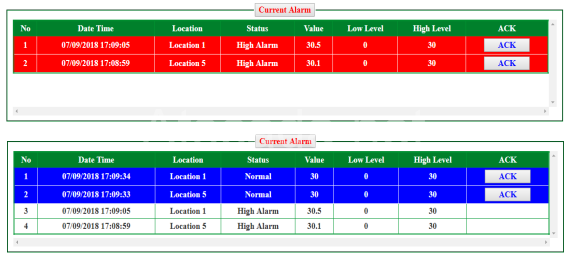

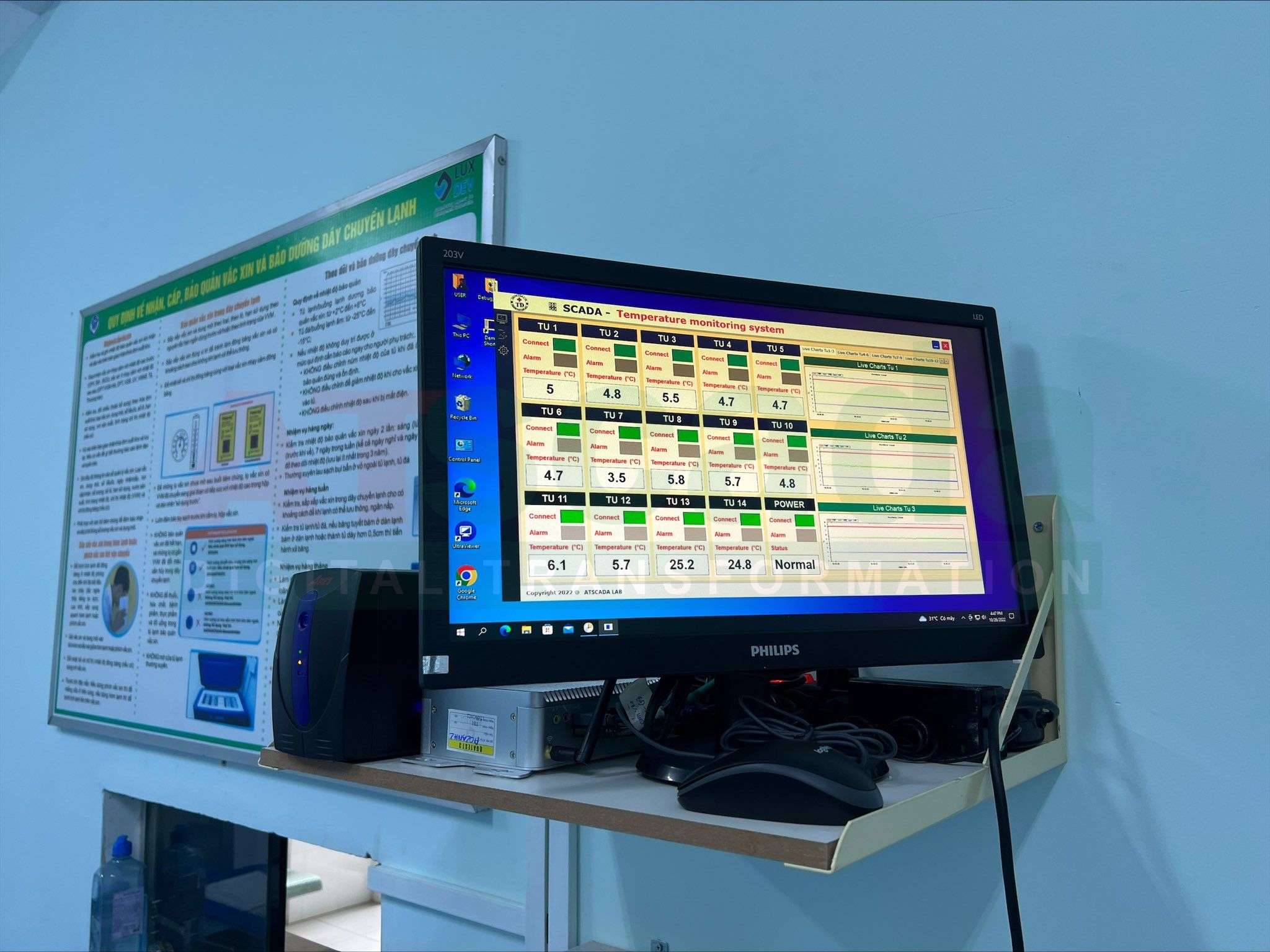

Giao diện phần mềm giám sát nhiệt độ các tủ vaccine



Diễn giải hoạt động của hệ thống

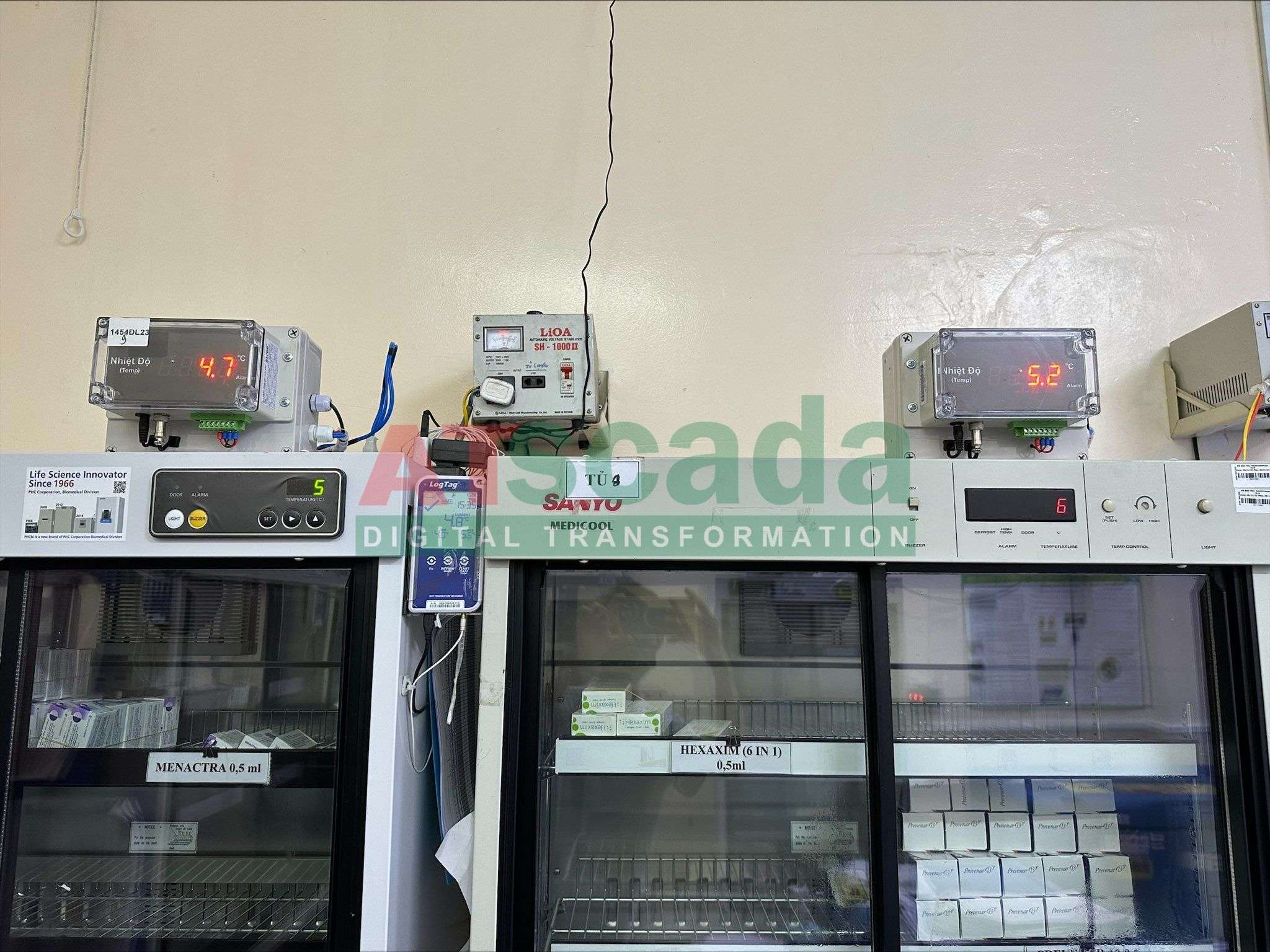

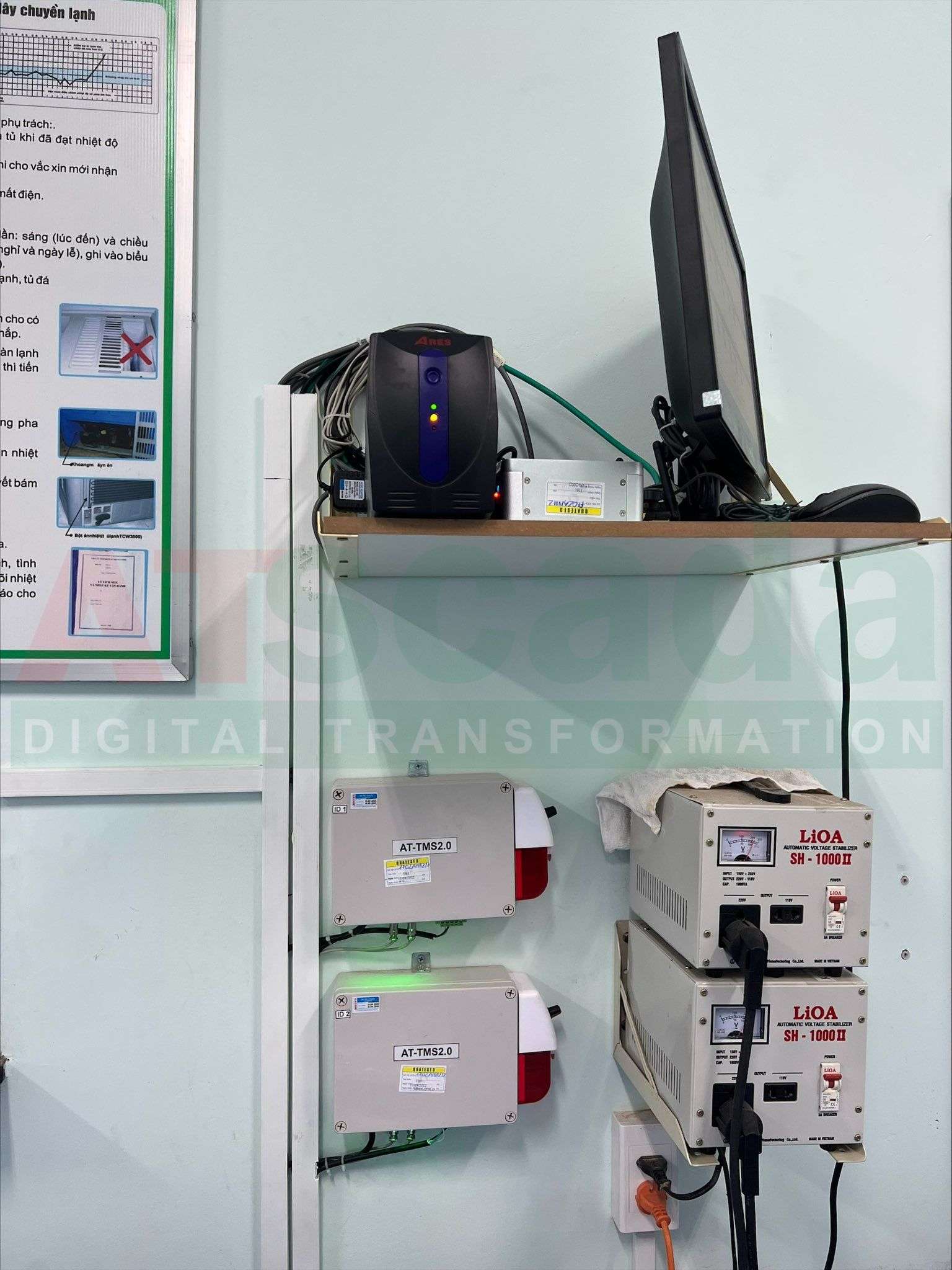

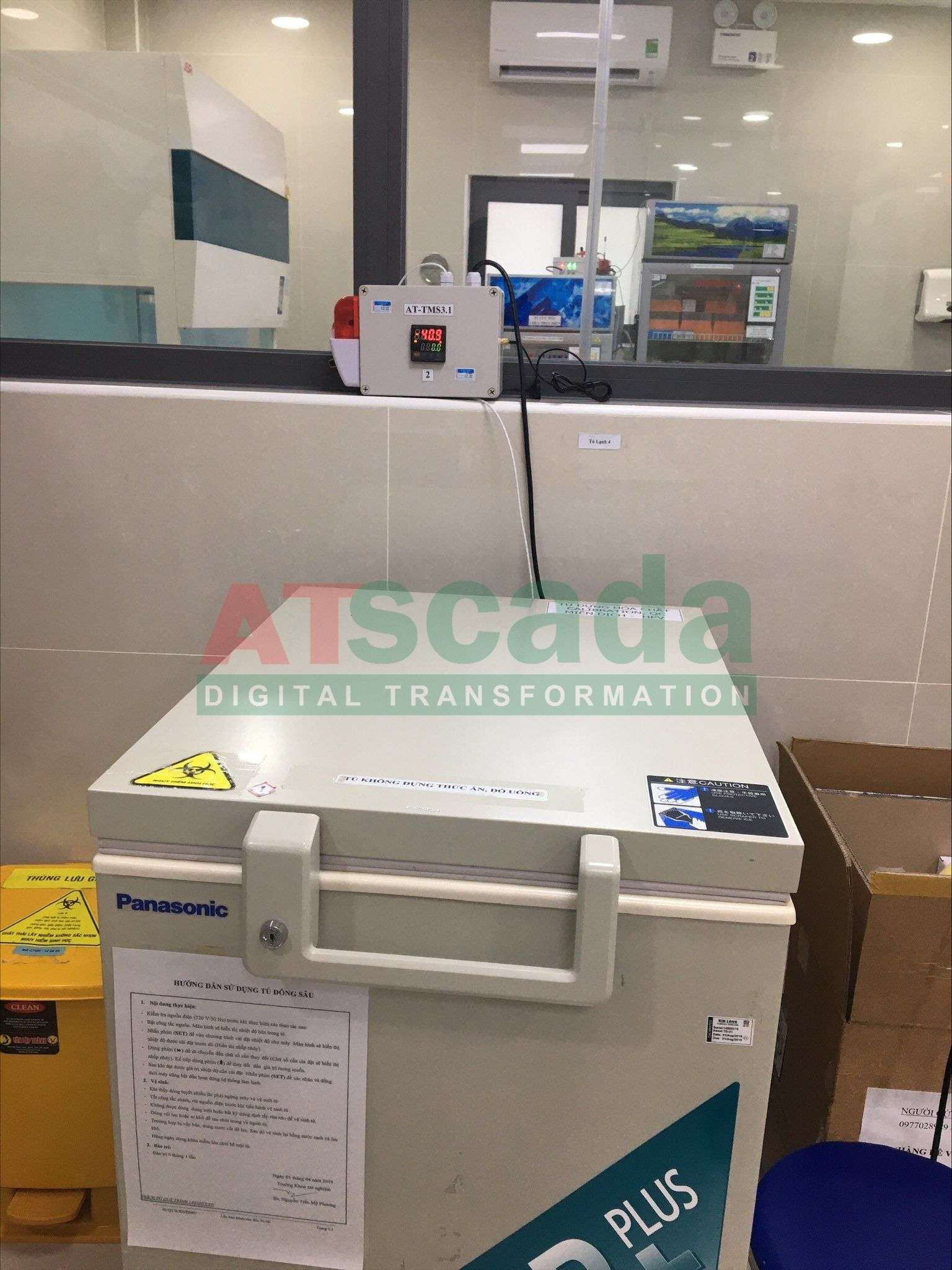

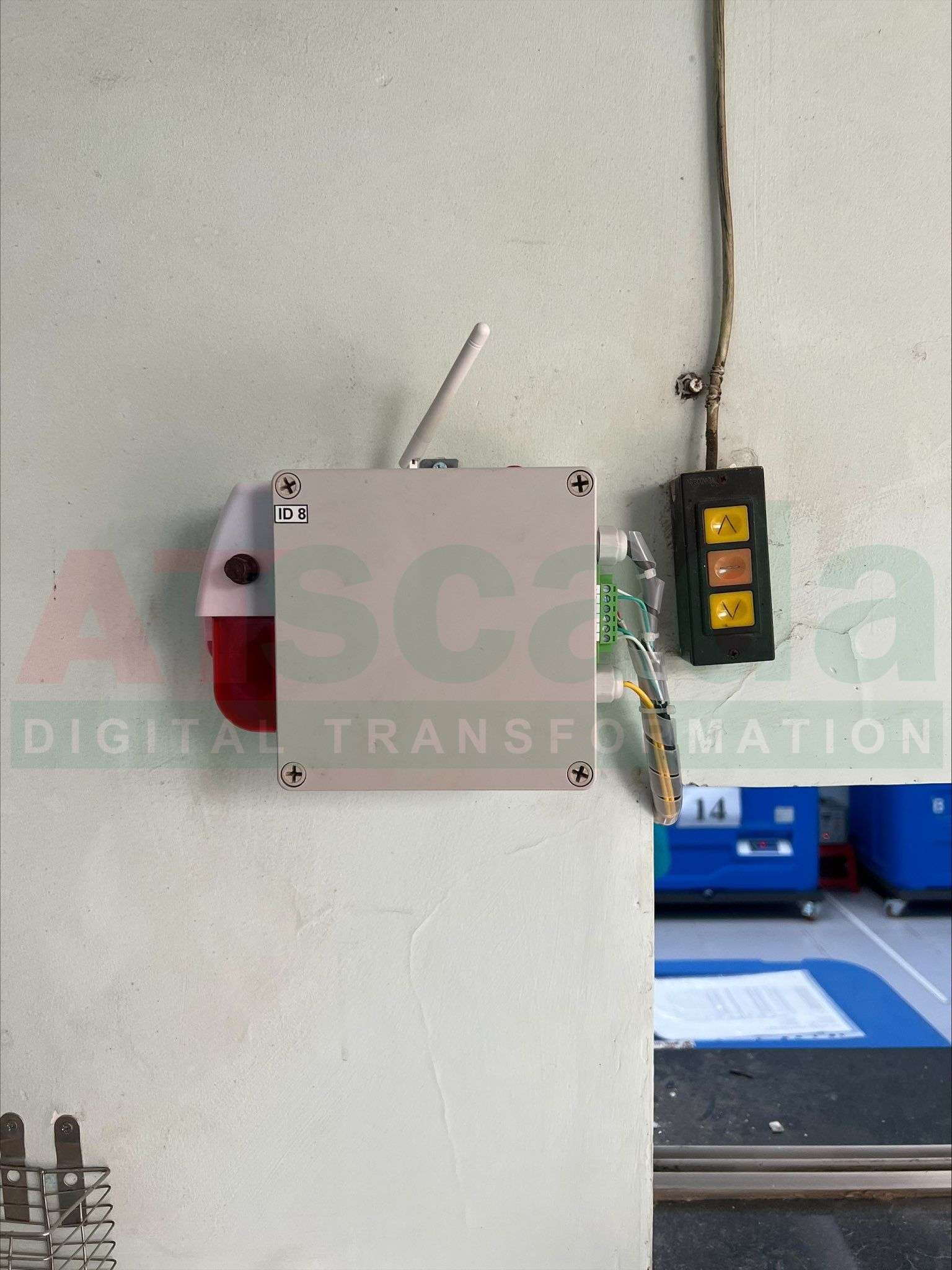

Trong mô hình Hệ thống Giám Sát và Cảnh Báo Nhiệt Độ tủ Vaccine, các thiết bị hiển thị nhiệt độ AT-TMS3.1 được trang bị cảm biến DS18B20 lắp đặt tại tủ vaccine để giám sát tại chỗ. Thiết bị này được thiết kế sẵn chức năng cảnh báo nhiệt độ vượt ngưỡng cài đặt tại chỗ và báo động bằng đèn còi.

Bộ điều khiển trung tâm AT-IIoT EMKO GATEWAY được tích hợp sẵn phần mềm Web Server thực hiện đầy đủ chức năng giám sát – điều khiển – cảnh báo toàn bộ hệ thống. Chức năng cảnh báo được thực hiện thông qua tin nhắn SMS và email. Không giới hạn số điện thoại và địa chỉ email nhận cảnh báo.

Các bộ điều khiển trung tâm AT-IIoT EMKO GATEWAY sẽ lấy dữ liệu từ các thiết bị AT-TMS3.1 đưa lên AT- Cloud server. Người quản lý có thể giám sát tại chỗ winform hoặc từ xa Webform. Các thao tác giám sát – điều khiển hệ thống cho phép truy cập từ xa bằng các thiết bị smartphone, laptop thực hiện thao tác trực tiếp trên giao diện phần mềm.

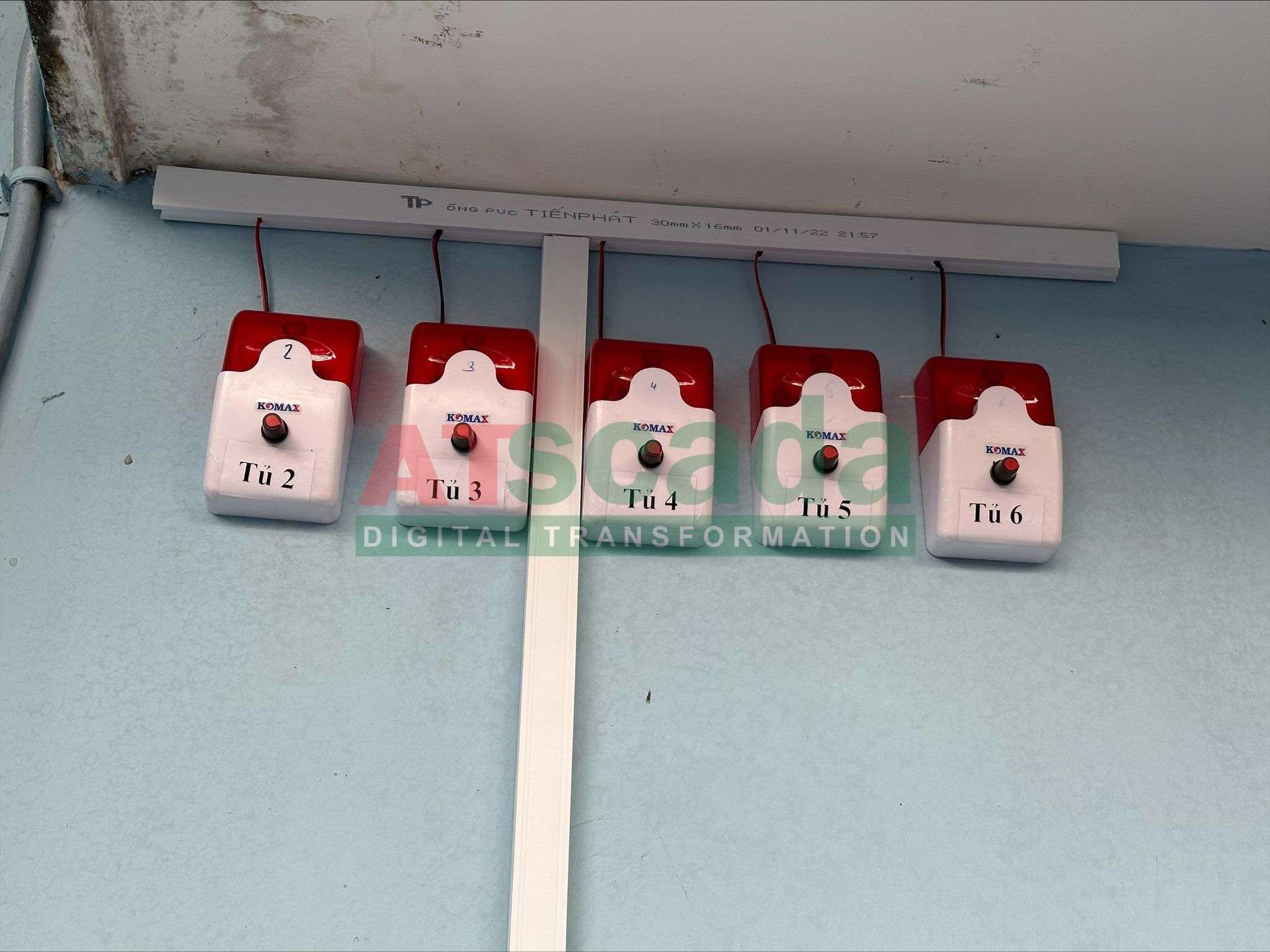

Bên cạnh đó, tại vị trí bất kỳ cần nhận báo động khi nhiệt độ tại các tủ Vaccine vượt ngưỡng, đặt 1 bộ SMART IO kết nối với chuông báo để người giám sát tại vị trí đó có thể nhận biết và xử lý kịp thời.

>>> HỆ THỐNG GIÁM SÁT CẢNH BÁO NHIỆT ĐỘ TỦ VACCINE – BỆNH VIỆN QUỐC TẾ MỸ Q2

Lý do vì sao nên sử dụng hệ thống giám sát và cảnh báo nhiệt độ tủ vaccine?

Sử dụng hệ thống giám sát nhiệt độ tủ vaccine là rất quan trọng và có nhiều lợi ích, đặc biệt là trong việc bảo đảm an toàn và hiệu quả của quá trình lưu trữ và vận chuyển vaccine. Hệ thống giúp đảm bảo:

  • Đảm bảo điều kiện lưu trữ nhiệt độ nghiêm ngặt duy trì hiệu quả của vaccine. Sự biến đổi nhiệt độ có thể làm hỏng vaccine hoặc làm giảm hiệu lực của chúng.
  • Giúp các cơ sở y tế tuân thủ các quy định do nhà nước ban hành một cách chính xác và đáng tin cậy.
  • Đo- theo dõi-cảnh báo các thông tin về nhiệt độ từ xa, mọi lúc mọi nơi. Quản lý hoặc nhân viên y tế có thể kiểm tra trạng thái nhiệt độ của tủ vaccine từ bất kỳ địa điểm nào và bất kỳ lúc nào.

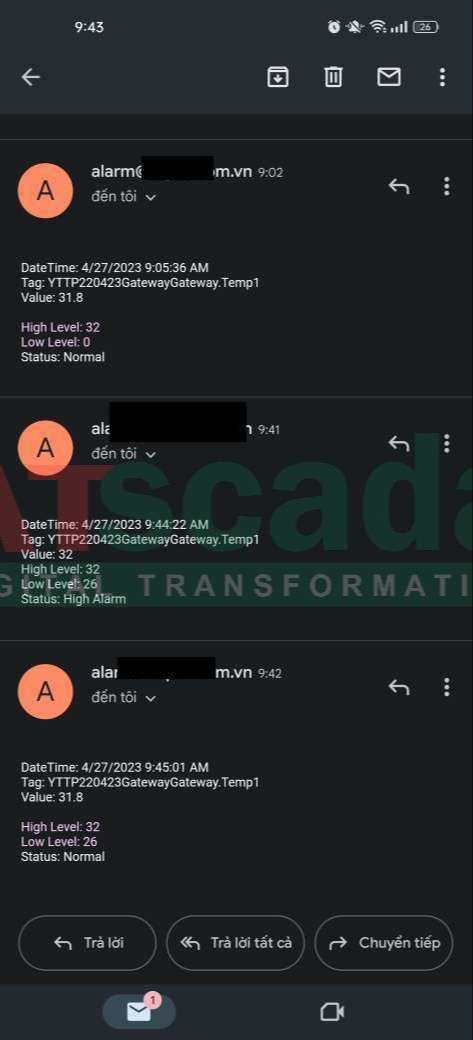

  • Nếu có sự thay đổi nhiệt độ vượt ngưỡng so với cài đặt. Hệ thống sẽ tự động gửi cảnh báo qua SMS hoặc Email. Giúp người quản lý và nhân viên y tế có thể can thiệp kịp thời và giải quyết vấn đề trước khi gây hậu quả nghiêm trọng.
  • Ghi nhận và phân tích dữ liệu nhanh chóng. Xuất báo cáo dạng file đồ thị, excel.

Với hệ thống giám sát nhiệt độ tủ vaccine giúp phát hiện và cảnh báo kịp thời về bất kỳ sự thay đổi nhiệt độ bất thường nào, giúp ngăn chặn nguy cơ hư hỏng vaccine và bảo vệ sức khỏe cộng đồng.

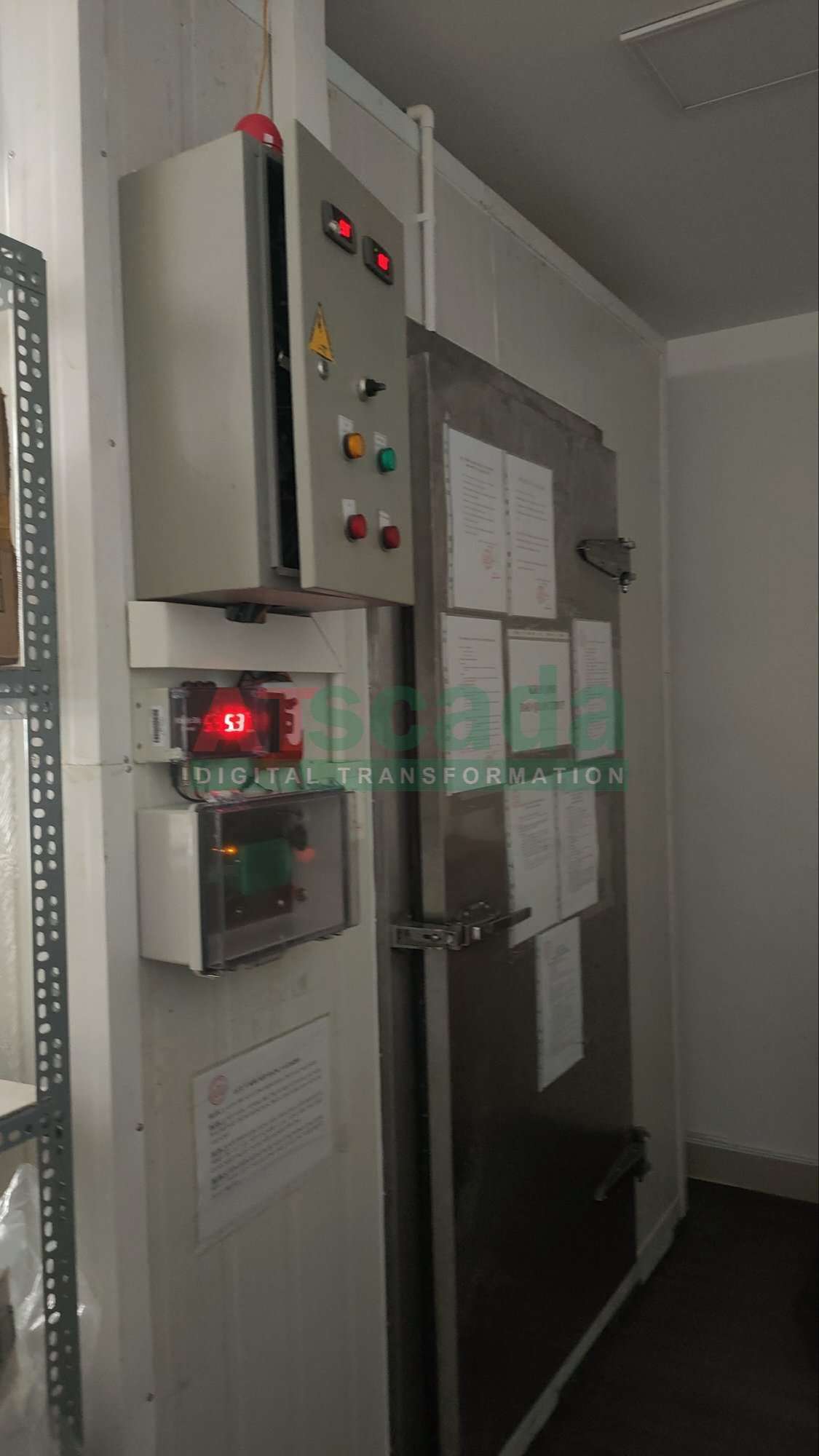

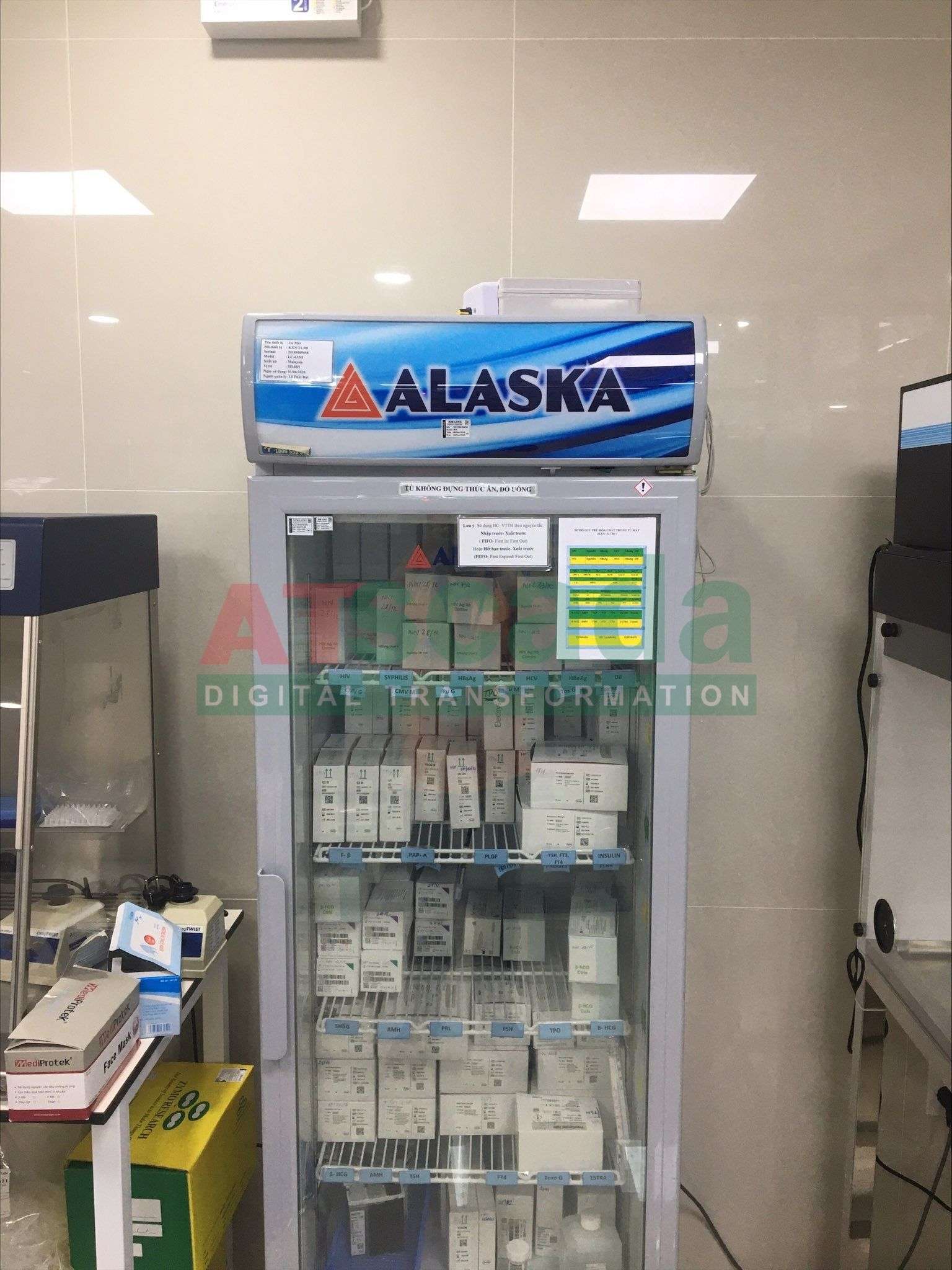

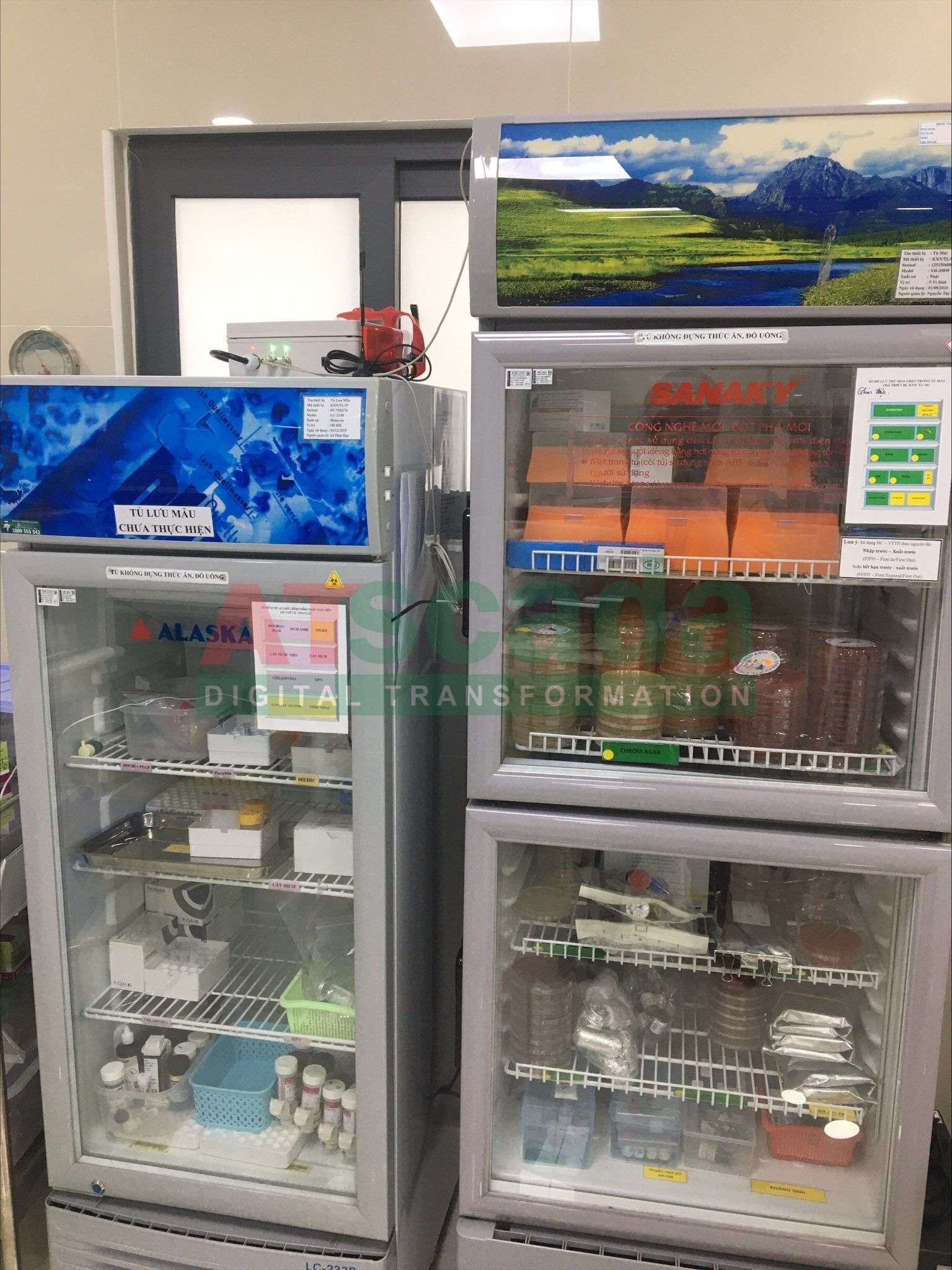

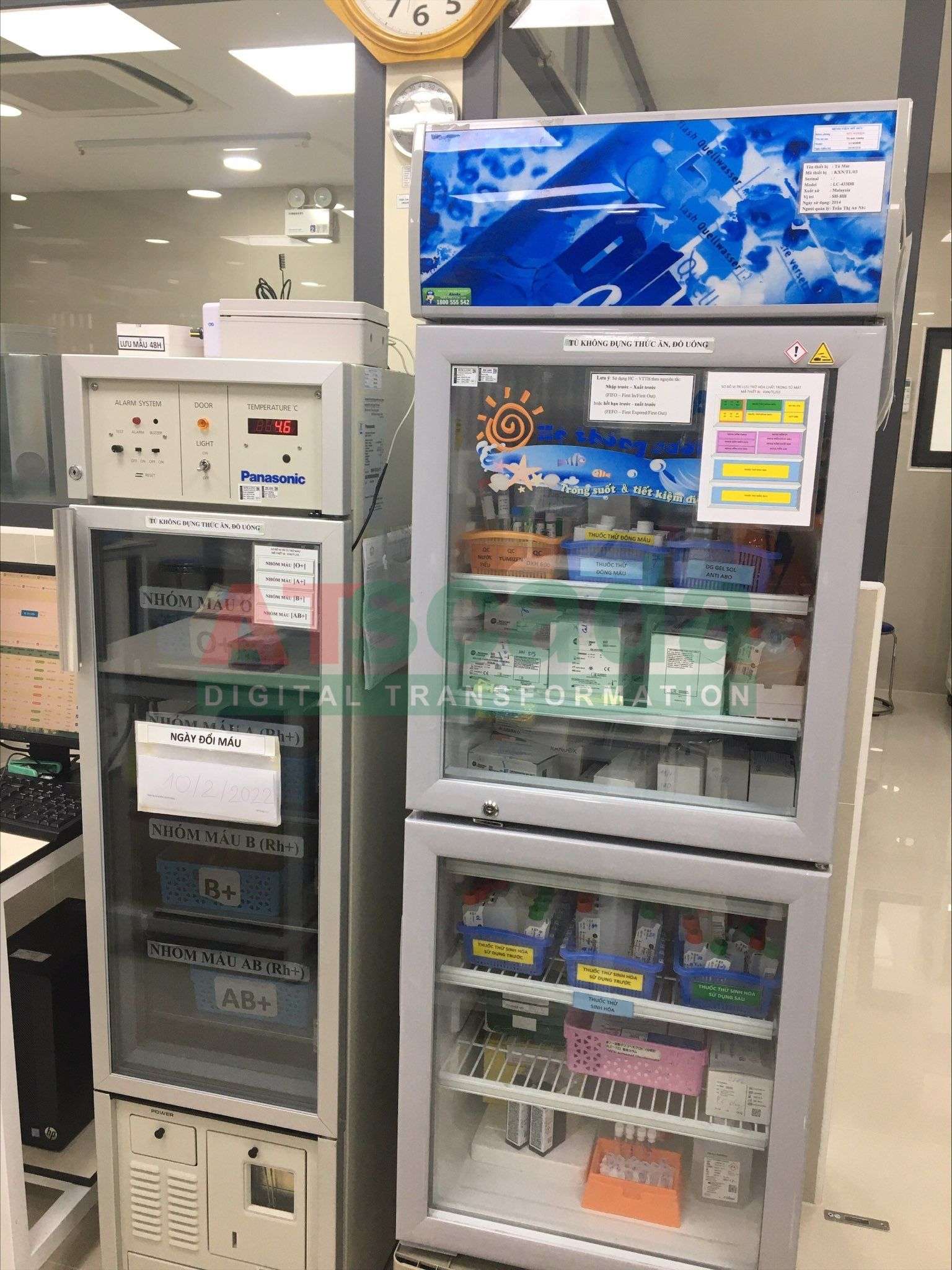

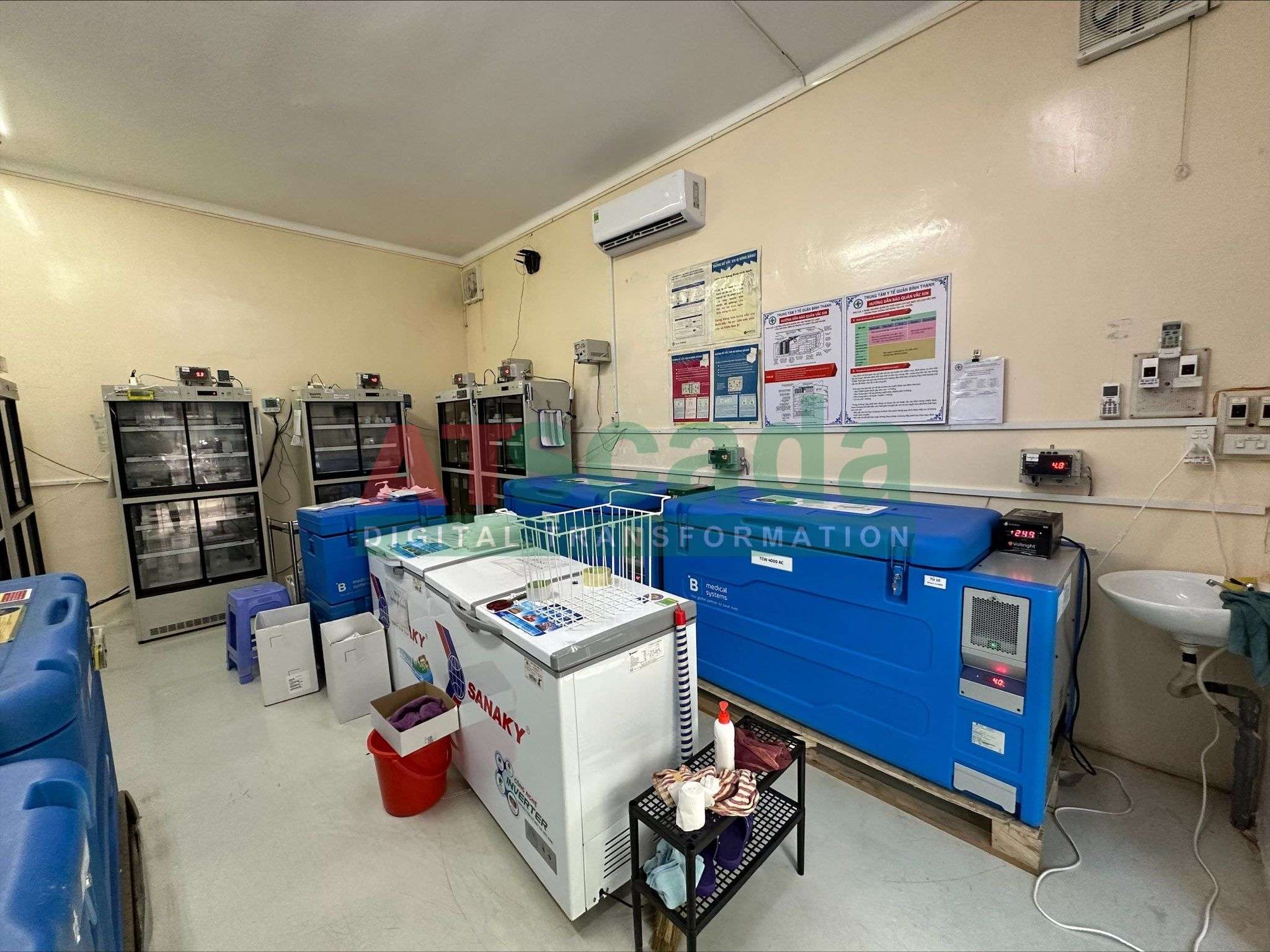

Các dự án giám sát nhiệt độ độ ẩm tủ vaccine

Với nhiều năm kinh nghiệm, ATSCADA Lab tự tin là chuyên gia trong lĩnh vực này. Chúng tôi cung cấp nhiều giải pháp giám sát nhiệt độ độ ẩm khác nhau. Từ các thiết bị đo đơn giản đến các hệ thống với nhiều tính năng hiện đại. Sau đây là một trong những dự án giám sát nhiệt độ của ATPro Corp.

Tại ATSCADA, các diễn biến phát triển và ứng dụng của tự động hóa đã và đang mở rộng hơn. Căn cứ vào điều kiện cụ thể của từng khách hàng sẽ vạch ra phương án công nghệ và thiết bị tự động phù hợp. Với chi phí tối ưu.

Quý khách quan tâm đến Hệ thống giám sát nhiệt độ công nghiệp. Vui lòng liên hệ Hotline của ATSCADA để được tư vấn và báo giá chi tiết hệ thống. Hân hạnh được hợp tác cùng quý khách.
