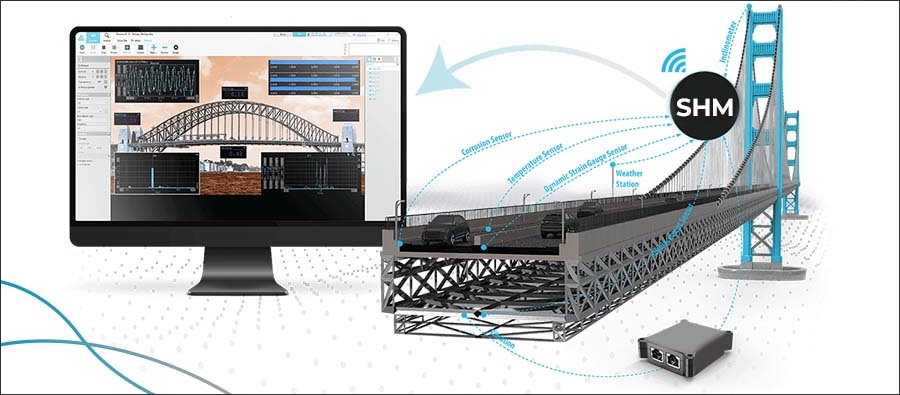

Hệ thống SCADA giám sát cảnh báo rung chấn cầu đường giao thông

Cùng với xu hướng chuyển đổi số trong ngành xây dựng, các công trình cầu đường hiện nay đang được “thông minh hóa” nhờ công nghệ giám sát từ xa. Hệ thống SCADA giám sát cảnh báo rung chấn cầu đường đóng vai trò quan trọng. Là hệ thống nhạy bén, kết nối mạng lưới các cảm biến rung động với trung tâm điều hành. Thông qua khả năng phân tích dữ liệu chuyên sâu và giao diện giám sát trực quan, hệ thống cho phép các nhà quản lý nắm bắt mọi biến động nhỏ nhất về cơ học, từ đó đưa ra phương án bảo trì chủ động và tối ưu hóa tuổi thọ của các công trình hạ tầng quốc gia.

Tại sao cần có SCADA giám sát cảnh báo rung chấn cầu đường?

Việc triển khai hệ thống SCADA để giám sát và cảnh báo rung chấn trong cầu đường nhằm đảm bảo an toàn kết cấu và phát hiện sớm các rủi ro tiềm ẩn. Các công trình giao thông thường chịu tác động liên tục từ tải trọng phương tiện, điều kiện thời tiết và các yếu tố địa chất. Khiến rung động tích lũy theo thời gian có thể gây suy giảm độ bền. SCADA cho phép thu thập dữ liệu rung chấn theo thời gian thực từ các cảm biến, phân tích xu hướng và đưa ra cảnh báo ngay khi vượt ngưỡng an toàn. Nhờ đó, cơ quan quản lý chủ động bảo trì, ngăn ngừa sự cố nghiêm trọng như nứt gãy hoặc sập cầu. Đồng thời tối ưu chi phí kiểm tra thủ công và nâng cao độ tin cậy trong vận hành hạ tầng giao thông.

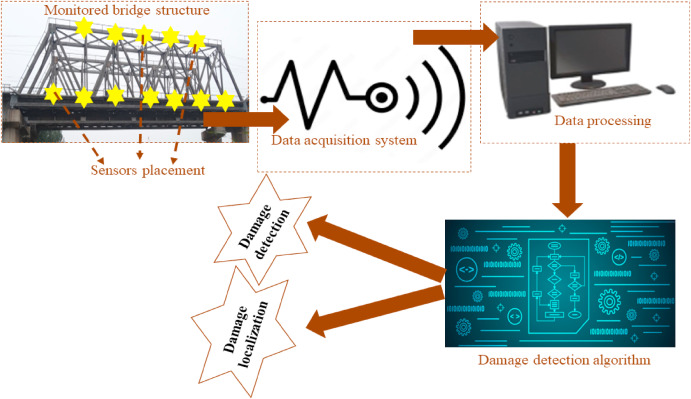

Thành phần kỹ thuật của hệ thống SCADA giám sát cảnh báo rung chấn cầu đường

Lớp cảm biến và thiết bị hiện trường (Field Instrumentation)

Đây là tầng quan trọng nhất trong hệ thống giám sát rung chấn cầu đường, chịu trách nhiệm thu thập dữ liệu trực tiếp từ công trình trong thời gian thực. Độ chính xác và độ ổn định của lớp này quyết định hiệu quả của toàn bộ hệ thống SCADA.

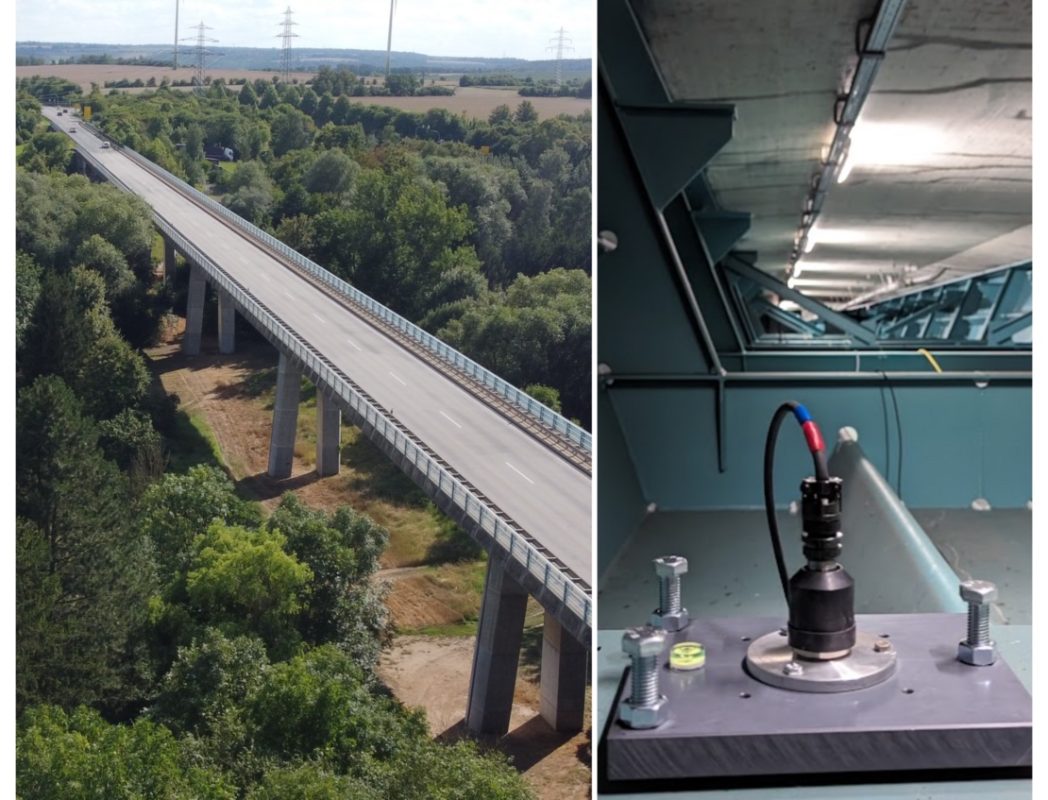

• Cảm biến rung (Vibration Sensor / Accelerometer): đo gia tốc dao động và tần số rung của kết cấu cầu khi chịu tác động từ phương tiện giao thông, gió hoặc các yếu tố môi trường.
• Cảm biến biến dạng (Strain Gauge): gắn trực tiếp lên các vị trí quan trọng của dầm, trụ hoặc mặt cầu nhằm theo dõi sự thay đổi về ứng suất và biến dạng vật liệu.
• Cảm biến nghiêng (Tilt Sensor): phát hiện độ nghiêng, độ lún hoặc sự dịch chuyển bất thường của kết cấu cầu theo thời gian.
• Thiết bị thu thập dữ liệu (DAQ): chuyển đổi tín hiệu analog sang dữ liệu số để truyền đi. Tích hợp các chức năng lọc nhiễu, đồng bộ tín hiệu và đảm bảo truyền dữ liệu ổn định trong môi trường khắc nghiệt.

Bộ điều khiển trung tâm (PLC/RTU)

Đây là lớp xử lý trung gian giữa thiết bị hiện trường và hệ thống giám sát trung tâm. Đóng vai trò đảm bảo dữ liệu được xử lý nhanh, chính xác và liên tục ngay tại hiện trường.

• Thu nhận dữ liệu từ cảm biến: PLC/RTU tiếp nhận tín hiệu từ các cảm biến như rung, biến dạng, nghiêng… thông qua các module I/O.
• Xử lý tín hiệu và chuẩn hóa dữ liệu: Bộ điều khiển thực hiện các bước xử lý như lọc nhiễu, hiệu chỉnh tín hiệu và chuyển đổi về dạng dữ liệu tiêu chuẩn. Loại bỏ sai số do môi trường hoặc đường truyền, đảm bảo dữ liệu đầu vào luôn ổn định và đáng tin cậy.
• So sánh với ngưỡng an toàn: PLC/RTU được lập trình sẵn các ngưỡng giới hạn (threshold) cho từng thông số kỹ thuật. Khi dữ liệu đo vượt ngưỡng cho phép, hệ thống sẽ ngay lập tức xác định tình trạng bất thường, từ đó kích hoạt các kịch bản xử lý tương ứng.
• Kích hoạt cảnh báo tại chỗ: Một ưu điểm quan trọng của PLC/RTU là khả năng hoạt động độc lập. Ngay cả khi mất kết nối với trung tâm SCADA, bộ điều khiển vẫn phát tín hiệu cảnh báo tại chỗ thông qua đèn, còi hoặc relay điều khiển.

Lớp truyền thông (Communication Layer)

Đây là hạ tầng kết nối giúp toàn bộ hệ thống giám sát hoạt động đồng bộ, đảm bảo dữ liệu từ hiện trường được truyền về trung tâm một cách liên tục, ổn định và an toàn.

Hạ tầng mạng truyền dẫn

• Cáp quang: tốc độ cao, độ ổn định tốt, phù hợp với các công trình cố định.
• Ethernet (LAN): triển khai linh hoạt trong phạm vi nội bộ.
• Mạng không dây (4G/5G): phù hợp cho các vị trí khó kéo cáp hoặc cần giám sát từ xa.

Giao thức truyền thông
Các giao thức tiêu chuẩn công nghiệp đóng vai trò “ngôn ngữ chung” giúp các thiết bị khác nhau có thể giao tiếp và trao đổi dữ liệu:

• Modbus (RTU/TCP): phổ biến, dễ triển khai, chi phí thấp.
• TCP/IP: nền tảng truyền thông cơ bản trong mạng công nghiệp và Internet.
• OPC UA: hiện đại, bảo mật cao, hỗ trợ tích hợp hệ thống quy mô lớn.
  Việc sử dụng đúng giao thức giúp đồng bộ dữ liệu và tăng khả năng mở rộng hệ thống.

Gateway truyền dữ liệu
Gateway là thiết bị trung gian giúp kết nối các thiết bị hiện trường (PLC, RTU, cảm biến) với hệ thống SCADA hoặc trung tâm điều khiển từ xa. Chức năng chính bao gồm:

• Chuyển đổi giao thức (protocol conversion).
• Tổng hợp và tối ưu dữ liệu trước khi truyền đi.
• Đảm bảo kết nối liên tục giữa các lớp hệ thống.

Trung tâm điều hành và Phần mềm SCADA (Monitoring & Control)

Xử lý số liệu và phân tích chuyên sâu
Dữ liệu thu thập từ hiện trường được hệ thống SCADA xử lý thông qua các thuật toán phân tích, đặc biệt là phân tích phổ tần số rung động (FFT). Việc này giúp:

• Nhận diện các dao động bất thường so với trạng thái bình thường của cầu.
• Phát hiện sớm dấu hiệu hư hỏng kết cấu như nứt, lỏng liên kết hoặc cộng hưởng nguy hiểm.
• Đưa ra cảnh báo dựa trên xu hướng thay đổi của tín hiệu theo thời gian.

Giao diện trực quan (Visualization & GIS)
SCADA cung cấp giao diện người dùng trực quan, dễ theo dõi:

• Bản đồ số (GIS) hiển thị vị trí các cảm biến và trạng thái từng điểm giám sát trên cầu.
• Dashboard tổng hợp với biểu đồ, cảnh báo màu (Alarm/Warning) giúp kỹ sư nhanh chóng đánh giá tình trạng hệ thống.
• Khả năng truy cập từ xa qua web hoặc ứng dụng, hỗ trợ giám sát mọi lúc, mọi nơi.

Lưu trữ dữ liệu lịch sử (Data Historian)
Hệ thống lưu trữ toàn bộ dữ liệu vận hành theo thời gian dài:

• Phục vụ phân tích xu hướng xuống cấp của công trình (predictive maintenance).
• Hỗ trợ lập kế hoạch bảo trì, sửa chữa dựa trên dữ liệu thực tế thay vì định kỳ cố định.
• Làm cơ sở báo cáo kỹ thuật và kiểm định chất lượng công trình.

Cơ chế cảnh báo và phân cấp an toàn

Thiết lập ngưỡng an toàn

Mức bình thường (Normal):
Các thông số rung, biến dạng nằm trong giới hạn cho phép. Hệ thống chỉ ghi nhận và lưu trữ dữ liệu, không phát cảnh báo.

Mức chú ý (Warning):
Khi rung chấn có xu hướng tăng (do xe quá tải, mật độ giao thông cao hoặc gió mạnh), hệ thống sẽ:

• Gửi cảnh báo sớm đến kỹ sư vận hành.
• Hiển thị trạng thái cảnh báo trên giao diện SCADA.
• Cho phép theo dõi sát để ngăn ngừa rủi ro leo thang.

Mức báo động (Alarm):
Khi thông số vượt ngưỡng thiết kế:

• Xác định nguy cơ mất an toàn kết cấu (nứt, lún, cộng hưởng nguy hiểm).
• Kích hoạt ngay các kịch bản ứng phó khẩn cấp.
• Ưu tiên cảnh báo tức thời, không phụ thuộc vào phân tích dài hạn.

Hình thức cảnh báo

Hệ thống triển khai cảnh báo đa lớp nhằm đảm bảo thông tin được truyền đạt nhanh nhất:

Cảnh báo từ xa:

• Gửi SMS/Email đến ban quản lý, kỹ sư và đơn vị vận hành.
• Tích hợp thông báo trên ứng dụng/web SCADA theo thời gian thực.
• Có thể mở rộng qua nền tảng IoT hoặc app di động.

Cảnh báo tại hiện trường:

• Kích hoạt đèn tín hiệu, còi hoặc loa cảnh báo tại hai đầu cầu.
• Tự động đóng barie hoặc hạn chế phương tiện khi cần thiết.
• Hoạt động độc lập thông qua PLC/RTU ngay cả khi mất kết nối trung tâm.

Lợi ích khi triển khai hệ thống SCADA trong giám sát cầu đường

• Nâng cao an toàn công trình: Giám sát liên tục các thông số quan trọng (rung, biến dạng, nghiêng). Giúp phát hiện sớm nguy cơ hư hỏng và đưa ra cảnh báo kịp thời trước khi xảy ra sự cố nghiêm trọng.
• Giám sát thời gian thực – phản ứng nhanh: Dữ liệu được cập nhật tức thì, cho phép cơ quan vận hành nhanh chóng nhận diện các tình huống bất thường. Như va chạm, quá tải hoặc tác động môi trường và triển khai biện pháp xử lý ngay.
• Bảo trì dự báo, giảm rủi ro hỏng hóc: Phân tích dữ liệu lịch sử giúp dự đoán xu hướng xuống cấp của công trình. Từ đó lập kế hoạch bảo trì chủ động thay vì sửa chữa bị động.
• Tối ưu chi phí vận hành và bảo trì: Giảm nhu cầu kiểm tra thủ công, hạn chế các đợt sửa chữa lớn, tối ưu nguồn lực nhân sự và ngân sách nhờ dựa trên dữ liệu thực tế.
• Kéo dài tuổi thọ công trình: Kiểm soát tốt tải trọng và rung chấn giúp hạn chế hư hỏng tích lũy, duy trì trạng thái làm việc ổn định trong thời gian dài.
• Hỗ trợ quản lý tập trung và ra quyết định: Dữ liệu được tổng hợp và trực quan hóa trên một nền tảng duy nhất. Giúp nhà quản lý dễ dàng theo dõi, đánh giá và đưa ra quyết định chính xác.

Xem thêm: Hệ thống SCADA SCADA hệ thống quản lý xe vào ra trong tòa nhà cao tầng

SCADA mang lại khả năng giám sát chủ động, tăng độ an toàn, giảm chi phí và nâng cao hiệu quả quản lý vận hành cầu đường một cách toàn diện. Việc triển khai giải pháp từ atscada.net giúp doanh nghiệp của bạn dễ dàng theo dõi công trình theo thời gian thực, phát hiện sớm rủi ro và tối ưu chiến lược bảo trì dựa trên dữ liệu chính xác.
