SCADA cho đường ống dẫn dầu giúp phát hiện rò rỉ nhanh chóng

Trong ngành dầu khí, việc đảm bảo an toàn cho hệ thống đường ống dẫn dầu luôn là yếu tố quan trọng hàng đầu. Nhằm hạn chế thất thoát tài nguyên, giảm nguy cơ cháy nổ và bảo vệ môi trường. Tuy nhiên, các sự cố rò rỉ đường ống thường khó phát hiện bằng phương pháp kiểm tra thủ công, đặc biệt đối với những tuyến ống dài và hoạt động liên tục. Chính vì vậy, giải pháp SCADA cho đường ống dẫn dầu đang ngày càng được nhiều doanh nghiệp ứng dụng. Nhằm giám sát áp suất, lưu lượng và trạng thái vận hành theo thời gian thực.

Tìm hiểu hệ thống SCADA cho đường ống dẫn dầu

Trong các ngành công nghiệp năng lượng và dầu khí, SCADA đóng vai trò quan trọng trong việc đảm bảo hệ thống hoạt động ổn định, an toàn và liên tục. Dữ liệu từ cảm biến, PLC hoặc RTU sẽ được truyền về trung tâm điều khiển để phục vụ giám sát theo thời gian thực và cảnh báo khi có sự cố xảy ra. Hệ thống cho phép doanh nghiệp theo dõi hoạt động thiết bị, thu thập dữ liệu vận hành và điều khiển từ xa thông qua trung tâm giám sát.

Trong hệ thống đường ống dẫn dầu, SCADA được sử dụng để giám sát các thông số quan trọng như áp suất, lưu lượng, nhiệt độ và trạng thái vận hành của toàn bộ tuyến ống. Hệ thống giúp doanh nghiệp dễ dàng theo dõi tình trạng hoạt động của bơm, van điều khiển và các thiết bị trên đường ống theo thời gian thực.

Ngoài khả năng giám sát liên tục, SCADA còn hỗ trợ phát hiện nhanh các sự cố như rò rỉ, sụt áp, mất lưu lượng hoặc quá nhiệt. Khi có bất thường xảy ra, hệ thống sẽ tự động phát cảnh báo để người vận hành xử lý kịp thời, góp phần hạn chế rủi ro và giảm thiểu thiệt hại trong quá trình vận chuyển dầu.

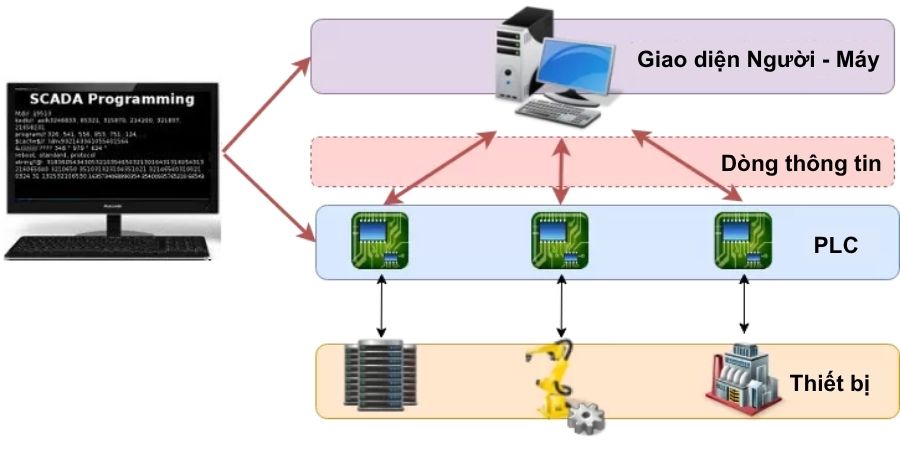

Các thành phần cốt lõi của SCADA đường ống dẫn dầu

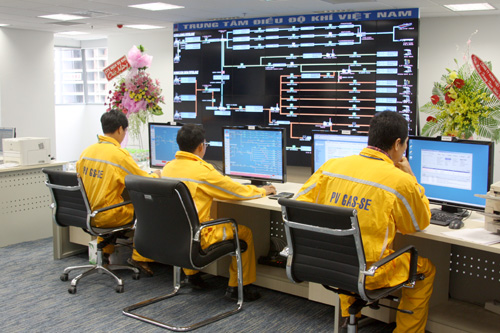

Trạm trung tâm (MTU / HMI)

Đây là trung tâm điều khiển và giám sát của toàn bộ hệ thống SCADA. MTU và giao diện HMI có nhiệm vụ thu thập, xử lý và hiển thị dữ liệu vận hành dưới dạng trực quan để người điều khiển dễ dàng theo dõi tình trạng đường ống. Tại đây, kỹ thuật viên giám sát áp suất, lưu lượng, trạng thái bơm và nhận cảnh báo sự cố theo thời gian thực.

Trạm thu thập dữ liệu từ xa (RTU / PLC)

RTU hoặc PLC thường được lắp đặt dọc theo tuyến đường ống để thu thập dữ liệu từ các cảm biến hiện trường. Thiết bị này giúp xử lý tín hiệu tại chỗ và truyền dữ liệu về trung tâm điều khiển. Ngoài ra, RTU/PLC còn hỗ trợ điều khiển van, máy bơm và các thiết bị tự động trên đường ống dẫn dầu.

Hệ thống truyền thông

Hệ thống truyền thông đóng vai trò kết nối dữ liệu giữa các RTU/PLC và trung tâm SCADA. Tùy theo quy mô và khoảng cách đường ống, doanh nghiệp sử dụng cáp quang, sóng radio, vệ tinh hoặc mạng di động để truyền dữ liệu liên tục và ổn định về trung tâm điều khiển.

Hệ thống cảm biến

Các cảm biến công nghiệp được sử dụng để đo các thông số quan trọng như áp suất, lưu lượng, nhiệt độ và mật độ dầu dọc tuyến đường ống. Dữ liệu từ cảm biến giúp hệ thống SCADA giám sát chính xác tình trạng vận hành và nhanh chóng phát hiện các dấu hiệu bất thường như rò rỉ hoặc sụt áp.

Cơ chế phát hiện rò rỉ nhanh chóng của SCADA

Hệ thống SCADA không trực tiếp nhìn thấy vị trí nứt hoặc rò rỉ trên đường ống, mà sẽ phát hiện sự cố thông qua việc thu thập và phân tích dữ liệu vận hành theo thời gian thực.

Phân tích sóng áp suất âm

Khi xảy ra sự cố vỡ hoặc rò rỉ đường ống, áp suất tại vị trí đó sẽ giảm đột ngột và tạo ra sóng áp suất âm lan truyền dọc theo tuyến ống.

Các cảm biến áp suất độ nhạy cao được lắp đặt trên hệ thống sẽ gửi dữ liệu về SCADA. Dựa trên thời gian truyền sóng đến từng cảm biến, hệ thống tính toán và xác định vị trí rò rỉ với độ chính xác cao, giúp rút ngắn thời gian xử lý sự cố.

Phương pháp cân bằng lưu lượng

SCADA liên tục so sánh lưu lượng hoặc khối lượng dầu tại đầu vào và đầu ra của tuyến ống. Trong điều kiện vận hành bình thường, lượng dầu đi vào và đi ra sẽ gần như tương đương nhau.

Nếu hệ thống phát hiện sự chênh lệch vượt mức cho phép, chẳng hạn lượng dầu đầu vào lớn hơn đầu ra. Hệ thống SCADA sẽ lập tức phát cảnh báo nguy cơ rò rỉ để người vận hành kiểm tra và xử lý kịp thời.

Phương pháp mô hình hóa thủy lực

SCADA sử dụng mô hình mô phỏng dòng chảy dựa trên các thông số vật lý như áp suất, nhiệt độ, lưu lượng và đặc tính của đường ống để tạo ra trạng thái vận hành lý thuyết.

Sau đó, hệ thống sẽ so sánh dữ liệu mô phỏng với dữ liệu thực tế thu thập từ cảm biến. Nếu xuất hiện sai lệch bất thường về lưu lượng hoặc áp suất, SCADA sẽ xác định đó là dấu hiệu của rò rỉ hoặc sự cố trên tuyến ống.

Giám sát trạng thái động

Phương pháp này sử dụng thuật toán phân tích thống kê để phát hiện những thay đổi nhỏ nhất trong dữ liệu vận hành. Mà con người khó nhận ra bằng phương pháp giám sát thông thường.

Nhờ khả năng phân tích liên tục theo thời gian thực, SCADA phát hiện sớm các dấu hiệu bất thường, giảm nguy cơ rò rỉ nghiêm trọng và hỗ trợ doanh nghiệp nâng cao độ an toàn cho hệ thống đường ống dẫn dầu.

Lợi ích khi ứng dụng SCADA cho đường ống dẫn dầu

Hệ thống SCADA giúp doanh nghiệp theo dõi liên tục các thông số quan trọng như áp suất, lưu lượng, nhiệt độ và trạng thái hoạt động của toàn bộ tuyến đường ống. Dữ liệu được cập nhật theo thời gian thực, nhanh chóng phát hiện các dấu hiệu bất thường và xử lý kịp thời.

Nhờ khả năng phân tích dữ liệu tự động, SCADA có thể phát hiện sớm các sự cố như rò rỉ, sụt áp hoặc mất lưu lượng trên đường ống. Hệ thống sẽ tự động phát cảnh báo để giảm thiểu nguy cơ thất thoát dầu, ô nhiễm môi trường và thiệt hại kinh tế.

Đường ống dẫn dầu thường kéo dài qua nhiều khu vực phức tạp và tiềm ẩn nhiều rủi ro. Việc ứng dụng SCADA giúp giám sát an toàn liên tục, hỗ trợ cảnh báo sự cố nhanh và giảm nguy cơ cháy nổ hoặc tai nạn trong quá trình vận hành.

Điều khiển từ xa các thiết bị như bơm, van hoặc hệ thống phân phối dầu thông qua trung tâm điều khiển. Giảm thao tác thủ công, nâng cao độ chính xác và tối ưu hiệu quả vận hành hệ thống.

Hệ thống có khả năng lưu trữ và phân tích dữ liệu vận hành để hỗ trợ doanh nghiệp theo dõi tình trạng thiết bị. Nhờ đó, doanh nghiệp chủ động bảo trì định kỳ, hạn chế hỏng hóc bất ngờ và giảm chi phí sửa chữa.

Toàn bộ dữ liệu từ các trạm dọc tuyến đường ống sẽ được tập trung về trung tâm SCADA để phục vụ việc quản lý, thống kê và lập báo cáo. Dễ dàng đánh giá hiệu suất hoạt động và đưa ra quyết định vận hành hiệu quả hơn.

SCADA có thể tích hợp với IoT, Cloud hoặc mạng truyền thông công nghiệp để hỗ trợ giám sát và điều khiển từ xa. Người quản lý theo dõi tình trạng hệ thống mọi lúc mọi nơi thông qua máy tính hoặc thiết bị di động.

Phát hiện rò rỉ nhanh chóng giúp hạn chế nguy cơ tràn dầu và ô nhiễm môi trường. Đây là yếu tố rất quan trọng trong ngành dầu khí nhằm đảm bảo an toàn sinh thái và tuân thủ các tiêu chuẩn môi trường hiện nay.

Lời kết

SCADA cho đường ống dẫn dầu giúp phát hiện rò rỉ nhanh chóng, nâng cao khả năng giám sát và đảm bảo an toàn trong quá trình vận chuyển dầu khí. Với khả năng thu thập dữ liệu thời gian thực, cảnh báo sự cố tự động và hỗ trợ điều khiển từ xa. Hệ thống SCADA đang trở thành giải pháp quan trọng giúp doanh nghiệp tối ưu vận hành, giảm thất thoát và hạn chế rủi ro môi trường hiệu quả hơn.
