SCADA Modbus là gì? Thành phần chính và cách thức hoạt động

Trong kỷ nguyên công nghiệp 4.0, các doanh nghiệp ngày càng chú trọng đến việc giám sát & điều khiển hệ thống sản xuất một cách thông minh, chính xác & liên tục. Đây chính là lý do mà SCADA & Modbus trở thành 2 công nghệ được ứng dụng phổ biến trong các nhà máy, hệ thống xử lý nước, hệ thống điện, tòa nhà thông minh & nhiều lĩnh vực công nghiệp khác. Vậy SCADA Modbus là gì? SCADA Modbus hoạt động ra sao? Hãy cùng tìm hiểu chi tiết ngay trong bài viết hôm nay với atscada.net.

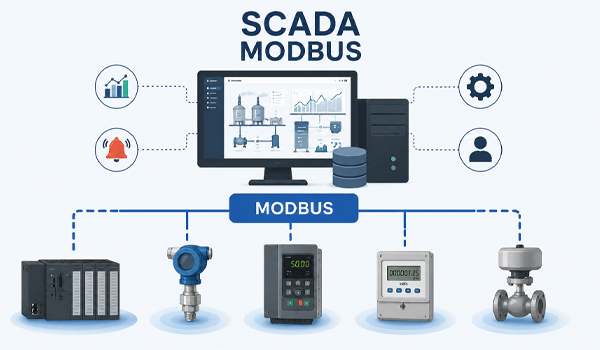

SCADA Modbus là gì?

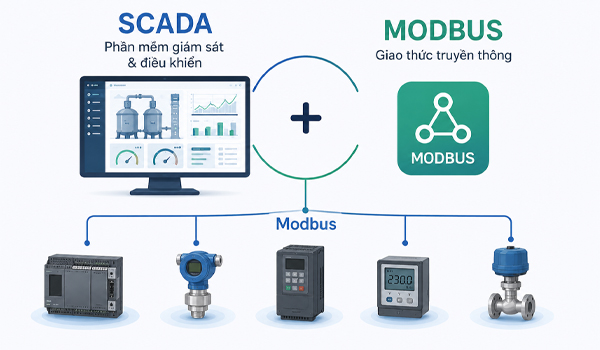

SCADA Modbus là hệ thống kết hợp giữa phần mềm giám sát điều khiển SCADA & giao thức truyền thông Modbus nhằm phục vụ mục đích thu thập dữ liệu, giám sát & điều khiển thiết bị trong công nghiệp. Trong đó:

– SCADA: là hệ thống phần mềm & phần cứng dùng để quản lý, giám sát & điều khiển các quy trình công nghiệp theo thời gian thực

– Modbus: là giao thức truyền thông công nghiệp được phát triển bởi Modicon vào năm 1979. Modbus là một trong những giao thức phổ biến nhất hiện nay nhờ tính đơn giản, dễ triển khai & khả năng tương thích cao. Giao thức này cho phép các thiết bị điện tử công nghiệp giao tiếp với nhau thông qua mạng truyền thông

Khi kết hợp với nhau, SCADA Modbus giúp người dùng dễ dàng giám sát trạng thái máy móc, thu thập dữ liệu vận hành, điều khiển thiết bị từ xa, cảnh báo sự cố nhanh nhóng, lưu trữ & phân tích dữ liệu sản xuất. Đây là giải pháp được ứng dụng rộng rãi trong các nhà máy sản xuất, toà nhà thông minh, dây chuyền tự động hóa, hệ thống điện, xử lý nước,…

Thành phần chính của SCADA Modbus

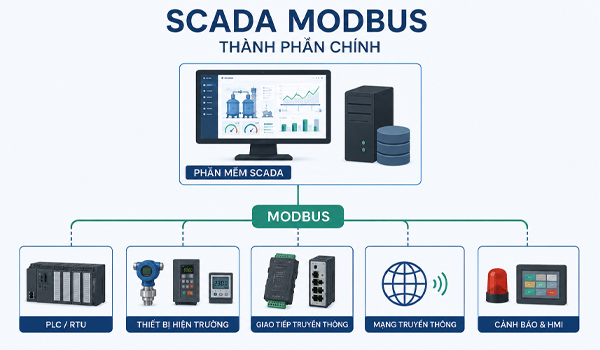

Hệ thống SCADA Modbus hoàn chỉnh bao gồm nhiều thành phần khác nhau:

– Phần mềm SCADA: là trung tâm điều khiển của hệ thống, giúp giám sát dữ liệu theo thời gian thực, điều khiển thiết bị, quản lý cảnh báo, lưu trữ dữ liệu & phân tích báo cáo

– PLC/RTU: thu thập tín hiệu từ cảm biến, xử lý logic điều khiển & giao tiếp Modbus với SCADA

– Thiết bị hiện trường: gồm cảm biến nhiệt độ, đồng hồ đo điện, biến tần, relay, công tắc, van điều khiển

– Mạng truyền thông: hệ thống truyền thông giúp kết nối các thiết bị với nhau thông qua RS232, RS485, Ethernet, WiFi, Internet công nghiệp

SCADA Modbus hoạt động ra sao?

SCADA Modbus hoạt động theo nguyên lý thu thập dữ liệu từ thiết bị hiện trường thông qua giao thức Modbus & hiển thị lên giao diện SCADA để người vận hành giám sát, điều khiển. Quy trình hoạt động của SCADA Modbus gồm các bước sau:

Bước 1: Thiết bị hiện trường thu thập dữ liệu

Các cảm biến, biến tần, đồng hồ đo, PLC sẽ ghi nhận dữ liệu về nhiệt độ, độ ẩm, áp suất, dòng điện, điện áp, lưu lượng,…

Bước 2: PLC/RTU xử lý dữ liệu

PLC/RTU nhận dữ liệu từ cảm biến & lưu trữ trong các thanh ghi Modbus.

Bước 3: SCADA gửi yêu cầu đọc dữ liệu

Phần mềm SCADA đóng vai trò Master sẽ gửi lệnh Modbus để đọc dữ liệu từ Slave (đồng hồ điện, PLC, biến tần,…).

Bước 4: Thiết bị phản hồi dữ liệu

Các thiết bị Slave phản hồi dữ liệu về hệ thống SCADA.

Bước 5: SCADA hiển thị & điều khiển

SCADA sẽ hiển thị dữ liệu dạng đồ thị/bảng biểu, cảnh báo khi có lỗi, lưu lịch sử dữ liệu & cho phép điều khiển thiết bị từ xa.

Ưu – Nhược điểm của SCADA Modbus

Ưu điểm

SCADA Modbus được sử dụng rộng rãi nhờ sở hữu hàng loạt ưu điểm nổi bật:

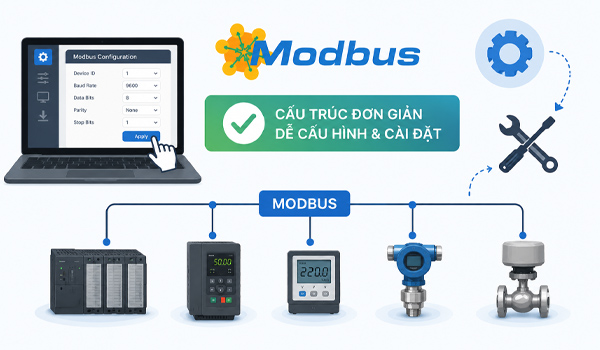

– Dễ triển khai: Modbus có cấu trúc đơn giản nên dễ cấu hình & cài đặt

– Tương thích cao: hầu hết các thiết bị công nghiệp hiện nay đều hỗ trợ Modbus (PLC, đồng hồ điện, HMI, biến tần, cảm biến)

– Chi phí thấp: so với nhiều giao thức, Modbus có chi phí đầu tư thấp hơn đáng kể

– Truyền thông ổn định: đặc biệt với chuẩn RS485, Modbus có khả năng truyền xa & chống nhiễu tốt

– Dễ mở rộng: người dùng có thể dễ dàng thêm thiết bị mới vào hệ thống

Nhược điểm

Bên cạnh các ưu điểm vượt trội, SCADA Modbus vẫn tồn tại một số hạn chế:

– Tốc độ chưa quá cao: Modbus RTU có tốc độ thấp hơn so với các giao thức Ethernet công nghiệp hiện đại

– Bảo mật chưa mạnh: Modbus truyền thống không có tính năng mã hoá dữ liệu

– Giới hạn số lượng thiết bị: mạng RS485 chỉ hỗ trợ số lượng thiết bị nhất định

>>> Xem thêm: Hệ thống SCADA giám sát quản lý toàn diện trang trại chăn nuôi

Hy vọng sau khi theo dõi toàn bộ nội dung bài viết, bạn đã hiểu rõ SCADA Modbus là gì & hoạt động ra sao trong hệ thống tự động hoá công nghiệp. Đây là giải pháp truyền thông phổ biến giúp kết nối thiết bị, thu thập dữ liệu & giám sát hệ thống hiệu quả với chi phí tối ưu.

Nhờ khả năng tương thích cao, dễ triển khai & vận hành ổn định, SCADA Modbus hiện là lựa chọn hàng đầu trong nhiều nhà máy, hệ thống xử lý nước, hệ thống điện,… Trong tương lai, sự kết hợp giữa SCADA Modbus với IoT & công nghệ số sẽ tiếp tục mở ra nhiều cơ hội phát triển cho lĩnh vực tự động hoá công nghiệp hiện đại.
