Ứng dụng SCADA trong giám sát hệ thống truyền tải điện công nghiệp

Chỉ cần một sự cố nhỏ như quá tải, sụt áp hay ngắn mạch cũng dễ gây gián đoạn hoạt động và tạo ra thiệt hại kinh tế rất lớn. Tuy nhiên, các phương pháp giám sát truyền thống không còn đáp ứng được yêu cầu về tính thời gian thực và độ chính xác. Chính vì vậy, Ứng dụng SCADA trong giám sát hệ thống truyền tải điện công nghiệp đang trở thành giải pháp quan trọng. Giúp doanh nghiệp tự động hóa việc giám sát, cảnh báo sớm sự cố và tối ưu hóa hiệu quả sử dụng điện năng.

Khái niệm hệ thống SCADA trong truyền tải điện

Hệ thống SCADA trong truyền tải điện là giải pháp dùng để thu thập dữ liệu, giám sát và điều khiển từ xa các thiết bị điện trong nhà máy, trạm biến áp và hệ thống phân phối điện công nghiệp. Thông qua SCADA, người vận hành theo dõi liên tục các thông số như điện áp, dòng điện, công suất, tần số và trạng thái hoạt động của thiết bị theo thời gian thực. Đồng thời, hệ thống còn hỗ trợ cảnh báo sự cố, lưu trữ dữ liệu và điều khiển thiết bị trực tiếp từ phòng điều khiển trung tâm.

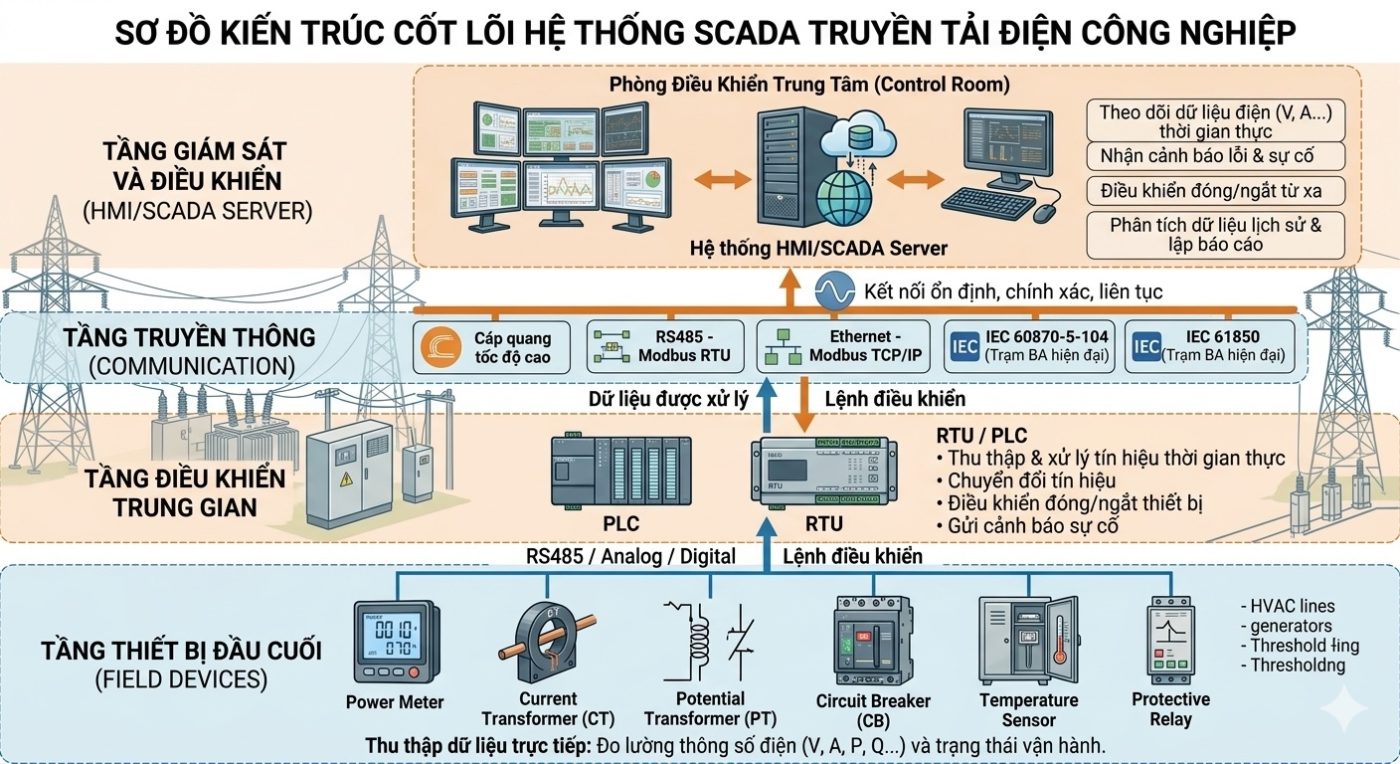

Kiến trúc cốt lõi của hệ thống SCADA truyền tải điện

Tầng thiết bị đầu cuối (Field Devices)

Đây là lớp trực tiếp thu thập dữ liệu từ hệ thống điện. Các thiết bị này có nhiệm vụ đo lường các thông số điện và trạng thái vận hành của hệ thống. Bao gồm:

• Đồng hồ đo điện đa năng (Power Meter).
• Biến dòng CT (Current Transformer).
• Biến áp PT (Potential Transformer).
• Máy cắt CB (Circuit Breaker).
• Cảm biến nhiệt độ tủ điện.
• Relay bảo vệ và các cảm biến giám sát khác.

Tầng điều khiển trung gian

Tầng này thường sử dụng RTU (Remote Terminal Unit) hoặc PLC để thu thập dữ liệu từ các thiết bị đầu cuối. Sau khi xử lý tín hiệu, RTU hoặc PLC sẽ truyền dữ liệu về trung tâm điều khiển và nhận lệnh điều khiển ngược lại từ hệ thống SCADA.

Chức năng chính:

• Thu thập dữ liệu thời gian thực.
• Chuyển đổi và xử lý tín hiệu.
• Điều khiển đóng/ngắt thiết bị điện.
• Gửi cảnh báo khi có sự cố.

Tầng truyền thông (Communication)

Đây là hệ thống kết nối giúp dữ liệu truyền tải giữa thiết bị hiện trường và trung tâm điều khiển. Tùy theo quy mô hệ thống mà sử dụng:

• Cáp quang tốc độ cao.
• RS485 với giao thức Modbus RTU.
• Ethernet với Modbus TCP/IP.
• Các giao thức chuyên dụng như IEC 60870-5-104 hoặc IEC 61850 dành cho trạm biến áp hiện đại.

Tầng truyền thông đóng vai trò đảm bảo dữ liệu được truyền ổn định, chính xác và liên tục.

Tầng giám sát và điều khiển (HMI/SCADA Server)

Đây là trung tâm vận hành của toàn hệ thống, thường được đặt tại phòng điều khiển trung tâm (Control Room). Hệ thống HMI/SCADA Server sẽ hiển thị toàn bộ sơ đồ điện, trạng thái thiết bị và thông số vận hành dưới dạng đồ họa trực quan.

Người vận hành sẽ:

• Theo dõi dữ liệu điện theo thời gian thực.
• Nhận cảnh báo khi có lỗi hoặc sự cố.
• Điều khiển đóng/ngắt thiết bị từ xa.
• Phân tích dữ liệu lịch sử và lập báo cáo vận hành.

Nhờ cấu trúc nhiều tầng đồng bộ, hệ thống SCADA giúp nâng cao khả năng giám sát. Đảm bảo an toàn và tối ưu hiệu quả vận hành hệ thống truyền tải điện công nghiệp.

Các tính năng của SCADA trong hệ thống điện công nghiệp

Giám sát thông số điện năng theo thời gian thực (Real-time Monitoring)

Hệ thống SCADA cho phép giám sát liên tục toàn bộ thông số điện năng trong nhà máy hoặc hệ thống truyền tải điện công nghiệp theo thời gian thực. Các dữ liệu như điện áp (V), dòng điện (A), tần số (Hz), công suất tiêu thụ (kW, kVA) và hệ số công suất Cos φ,…sẽ được cập nhật liên tục từ các đồng hồ đo điện và cảm biến tại hiện trường. Toàn bộ thông tin được hiển thị trực quan trên màn hình HMI giúp người vận hành dễ dàng theo dõi và kiểm soát trạng thái hoạt động của hệ thống điện.

Ngoài việc giám sát các thông số cơ bản, SCADA còn hỗ trợ theo dõi chất lượng điện năng như sóng hài (Harmonics), hiện tượng nhấp nháy điện áp hoặc mất cân bằng pha. Điều này đặc biệt quan trọng đối với các thiết bị nhạy cảm như máy CNC, robot công nghiệp hay dây chuyền tự động hóa hiện đại,… Giúp hạn chế nguy cơ hư hỏng và đảm bảo hệ thống vận hành ổn định.

Cảnh báo (Alarming) và xử lý sự cố từ xa

Một trong những ưu điểm nổi bật của SCADA là khả năng tự động phát hiện và cảnh báo khi hệ thống điện xảy ra bất thường. Khi xuất hiện tình trạng quá tải, quá áp, sụt áp, quá nhiệt hoặc ngắn mạch,… hệ thống sẽ ngay lập tức gửi cảnh báo thông qua còi, đèn tín hiệu, SMS hoặc Email để kỹ thuật viên nhanh chóng xử lý.

Bên cạnh đó, SCADA còn giúp xác định chính xác vị trí xảy ra sự cố, chẳng hạn như máy cắt nào vừa nhảy hoặc khu vực nào đang mất điện. Nhờ khả năng giám sát và điều khiển từ xa, đội ngũ bảo trì xử lý sự cố nhanh chóng mà không cần kiểm tra thủ công toàn bộ hệ thống. Từ đó giảm tối đa thời gian dừng máy (Downtime) và hạn chế thiệt hại cho hoạt động sản xuất.

Lưu trữ dữ liệu và vẽ biểu đồ xu hướng (Trending & Report)

SCADA có khả năng lưu trữ lịch sử vận hành và dữ liệu tiêu thụ điện theo ngày, tháng hoặc năm. Tất cả thông tin về công suất sử dụng, thời gian hoạt động thiết bị và các sự cố phát sinh đều được ghi nhận tự động để phục vụ công tác quản lý và phân tích.

Từ dữ liệu thu thập được, hệ thống xây dựng biểu đồ xu hướng và biểu đồ phụ tải giúp doanh nghiệp đánh giá hành vi tiêu thụ điện của nhà máy. Thông qua các báo cáo này, người quản lý xác định thời điểm sử dụng điện cao nhất. Phát hiện khu vực tiêu hao điện bất thường và đưa ra giải pháp tối ưu hóa hệ thống điện hiệu quả hơn.

Quản lý và tối ưu hóa năng lượng (EMS)

Khi tích hợp với hệ thống quản lý năng lượng EMS, SCADA giúp doanh nghiệp kiểm soát và tối ưu hóa điện năng tiêu thụ một cách hiệu quả. Hệ thống có thể tự động tính toán các chỉ số hiệu quả năng lượng, theo dõi mức tiêu thụ điện của từng khu vực hoặc từng dây chuyền sản xuất trong nhà máy.

Ngoài ra, SCADA còn hỗ trợ lập kế hoạch sa thải phụ tải luân phiên hoặc tự động ngắt các thiết bị không ưu tiên trong giờ cao điểm nhằm tránh vượt công suất đăng ký và hạn chế chi phí tiền điện. Nhờ đó, doanh nghiệp không chỉ tiết kiệm năng lượng mà còn nâng cao hiệu quả vận hành và đảm bảo tính ổn định cho toàn bộ hệ thống điện công nghiệp.

Lợi ích vượt trội khi triển khai SCADA cho hệ thống điện

An toàn tuyệt đối: Thay vì phải tiếp cận trực tiếp các tủ điện cao áp hoặc trung áp để kiểm tra và đo đạc thủ công, kỹ sư theo dõi toàn bộ thông số điện ngay tại phòng điều khiển trung tâm. Điều này giúp giảm đáng kể nguy cơ tai nạn lao động liên quan đến điện như điện giật, hồ quang điện hoặc sự cố chập cháy trong quá trình vận hành và bảo trì.

Tiết kiệm chi phí vận hành: Nhiều công việc trước đây cần nhân sự trực tiếp tại trạm điện nay có thể được quản lý từ xa thông qua phần mềm SCADA. Giảm chi phí nhân công, hỗ trợ theo dõi và tối ưu hóa điện năng tiêu thụ, hạn chế hao hụt điện và giảm chi phí tiền điện hàng tháng cho nhà máy.

Nâng cao tuổi thọ thiết bị: SCADA giúp phát hiện sớm các dấu hiệu bất thường như lệch pha, quá nhiệt, quá tải hoặc dao động điện áp. Dữ liệu này hỗ trợ doanh nghiệp triển khai bảo dưỡng dự phòng. Nhờ đó, các thiết bị điện như máy biến áp, máy cắt, động cơ và tủ điện hoạt động ổn định hơn, giảm chi phí sửa chữa và kéo dài tuổi thọ sử dụng.

Tính sẵn sàng cao: Hệ thống SCADA giúp đảm bảo hệ thống điện trong nhà máy hoạt động liên tục 24/7 với độ ổn định cao. Điều này đặc biệt quan trọng đối với các nhà máy và dây chuyền công nghiệp yêu cầu nguồn điện ổn định liên tục để duy trì hiệu suất vận hành và tránh thiệt hại kinh tế lớn.

Lời kết

Trong bối cảnh công nghiệp hiện đại ngày càng yêu cầu khả năng tự động hóa, giám sát chính xác và tối ưu năng lượng. Việc ứng dụng SCADA giúp doanh nghiệp nâng cao hiệu quả vận hành. Đảm bảo an toàn hệ thống điện, giảm thời gian downtime và tối ưu chi phí sản xuất một cách toàn diện.
