SCADA và HMI khác nhau như thế nào?

Trong lĩnh vực tự động hóa công nghiệp, SCADA và HMI là hai thuật ngữ thường xuyên được nhắc đến và đôi khi bị nhầm lẫn là một hệ thống giống nhau. Thực tế, mặc dù đều đóng vai trò quan trọng trong việc giám sát và điều khiển quy trình sản xuất, SCADA và HMI có chức năng, phạm vi hoạt động cũng như khả năng quản lý dữ liệu hoàn toàn khác nhau. Cùng ATSCADA.NET tìm hiểu SCADA và HMI khác nhau như thế nào qua bài viết sau đây.

HMI là gì?

HMI (Human Machine Interface) là thiết bị tương tác giữa con người và máy móc, cho phép người vận hành theo dõi, điều khiển và quản lý các thiết bị trong hệ thống tự động hóa. Thông qua màn hình HMI, người dùng quan sát các thông số vận hành như nhiệt độ, áp suất, lưu lượng, tốc độ động cơ, trạng thái hoạt động của thiết bị. Cũng như thực hiện các thao tác điều khiển trực tiếp như khởi động, dừng máy hoặc thay đổi thông số cài đặt.

HMI thường được kết nối với PLC, cảm biến và các thiết bị điều khiển khác để hiển thị dữ liệu theo thời gian thực dưới dạng đồ họa trực quan. Nhờ đó, người vận hành dễ dàng giám sát quá trình sản xuất, nhanh chóng phát hiện sự cố và đưa ra các biện pháp xử lý kịp thời. Hiện nay, HMI được ứng dụng rộng rãi trong các dây chuyền sản xuất, hệ thống xử lý nước, kho lạnh, tòa nhà thông minh và nhiều lĩnh vực công nghiệp khác.

SCADA là gì?

SCADA (là từ viết tắt của Supervisory Control And Data Acquisition) đây là hệ thống giám sát, điều khiển và thu thập dữ liệu. Được sử dụng rộng rãi trong các nhà máy, khu công nghiệp và hạ tầng kỹ thuật. Người vận hành theo dõi toàn bộ quá trình hoạt động của máy móc, thiết bị và dây chuyền sản xuất theo thời gian thực thông qua giao diện trực quan trên máy tính hoặc thiết bị di động.

SCADA hoạt động bằng cách thu thập dữ liệu từ các PLC, RTU, cảm biến và thiết bị hiện trường, sau đó truyền về trung tâm để xử lý, hiển thị và lưu trữ. Không chỉ hỗ trợ giám sát, SCADA còn cho phép điều khiển từ xa, ghi nhận dữ liệu lịch sử, tạo báo cáo tự động và phát cảnh báo khi xảy ra sự cố hoặc các thông số vượt ngưỡng cài đặt. Nhờ khả năng quản lý tập trung và mở rộng linh hoạt, SCADA được ứng dụng phổ biến trong các lĩnh vực như sản xuất công nghiệp, xử lý nước, điện năng, kho lạnh, nông nghiệp thông minh và hệ thống tòa nhà.

Vậy SCADA và HMI khác nhau như thế nào?

Phạm vi giám sát

HMI chủ yếu được sử dụng để giám sát và điều khiển một máy hoặc một cụm thiết bị riêng lẻ. Người vận hành có thể theo dõi trạng thái hoạt động, các thông số vận hành và thực hiện các thao tác điều khiển trực tiếp trên màn hình HMI.

Trong khi đó, SCADA được thiết kế để giám sát toàn bộ nhà máy, dây chuyền sản xuất hoặc các hệ thống phân tán ở nhiều vị trí khác nhau. Dữ liệu từ nhiều thiết bị được tập trung về một trung tâm quản lý giúp doanh nghiệp có cái nhìn tổng thể về quá trình vận hành.

Thu thập & lưu trữ dữ liệu

HMI thường chỉ hiển thị dữ liệu thời gian thực và có khả năng lưu trữ dữ liệu hạn chế. Một số dòng HMI hiện đại có hỗ trợ ghi dữ liệu nhưng dung lượng không lớn và thời gian lưu trữ không dài.

Ngược lại, SCADA có khả năng thu thập, lưu trữ dữ liệu lịch sử trong thời gian dài, hỗ trợ truy xuất báo cáo, biểu đồ xu hướng và phân tích dữ liệu phục vụ công tác quản lý và tối ưu sản xuất.

Khả năng kết nối

HMI thường kết nối trực tiếp với một hoặc một vài PLC để trao đổi dữ liệu và điều khiển thiết bị.

SCADA có khả năng kết nối đồng thời với nhiều PLC, RTU, cảm biến, thiết bị đo lường và các hệ thống quản lý khác thông qua nhiều giao thức truyền thông công nghiệp khác nhau.

Khả năng điều khiển từ xa

Đối với HMI, việc điều khiển thường được thực hiện tại vị trí lắp đặt thiết bị hoặc trong phạm vi cục bộ.

Trong khi đó, SCADA cho phép giám sát và điều khiển từ xa thông qua mạng LAN, Internet hoặc nền tảng điện toán đám mây, giúp người quản lý dễ dàng theo dõi hệ thống ở bất kỳ đâu.

Khả năng mở rộng

HMI phù hợp với các hệ thống có quy mô nhỏ và số lượng thiết bị không nhiều. Khi quy mô hệ thống tăng lên, việc quản lý bằng HMI riêng lẻ sẽ trở nên khó khăn.

SCADA được xây dựng với khả năng mở rộng linh hoạt, dễ dàng tích hợp thêm thiết bị, dây chuyền hoặc nhà máy mới mà vẫn đảm bảo khả năng quản lý tập trung.

Bảng so sánh SCADA và HMI

Khi nào nên sử dụng HMI?

HMI là lựa chọn phù hợp khi doanh nghiệp chỉ cần giám sát và điều khiển một máy hoặc một dây chuyền sản xuất độc lập tại hiện trường. HMI giúp người vận hành theo dõi trạng thái hoạt động của thiết bị, thay đổi thông số cài đặt và xử lý sự cố nhanh chóng với chi phí đầu tư thấp. Giải pháp này thường được áp dụng cho các máy đóng gói, máy chiết rót, băng tải hoặc các hệ thống tự động hóa quy mô nhỏ.

Tóm lại, HMI là lựa chọn phù hợp trong các trường hợp:

• Hệ thống vận hành đơn giản.
• Số lượng thiết bị cần giám sát không nhiều.
• Nhu cầu điều khiển và giám sát chủ yếu tại chỗ.
• Có nhu cầu tối ưu chi phí đầu tư ban đầu.

Khi nào nên triển khai SCADA?

SCADA phù hợp với các hệ thống có nhiều máy móc, nhiều dây chuyền hoặc nhiều khu vực sản xuất cần được quản lý tập trung. Ngoài chức năng hiển thị và điều khiển thông qua HMI, SCADA còn hỗ trợ thu thập dữ liệu từ nhiều PLC, lưu trữ lịch sử vận hành, tạo báo cáo, phân tích dữ liệu và giám sát từ xa qua mạng. Đây là giải pháp lý tưởng cho các nhà máy sản xuất, hệ thống cấp nước, trạm điện, kho lạnh và các mô hình sản xuất thông minh.

Tóm lại, SCADA là giải pháp phù hợp khi:

• Nhà máy có nhiều dây chuyền hoặc khu vực sản xuất.
• Cần giám sát tập trung toàn bộ hệ thống.
• Có yêu cầu lưu trữ dữ liệu lịch sử và báo cáo sản xuất.
• Cần cảnh báo tự động và quản lý từ xa.
• Muốn phân tích dữ liệu để nâng cao hiệu quả vận hành.

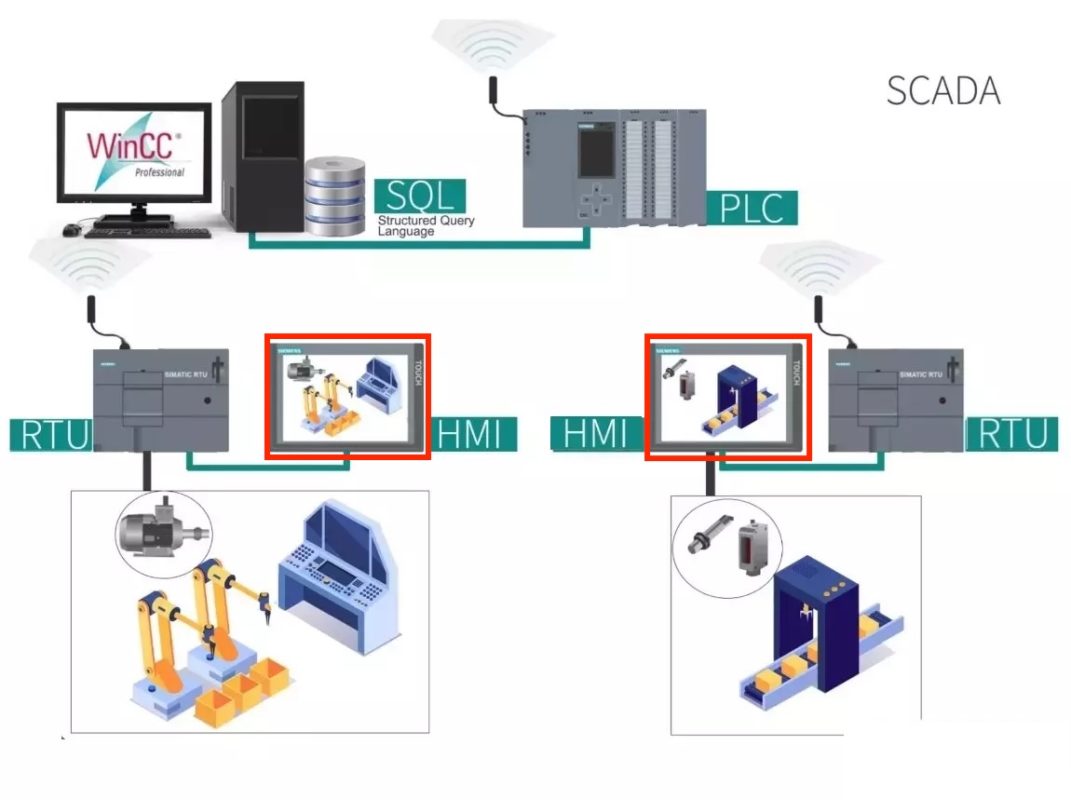

SCADA và HMI hoạt động cùng nhau không?

Câu trả lời là có. Trên thực tế, HMI và SCADA thường được triển khai đồng thời trong cùng một hệ thống tự động hóa.

HMI đóng vai trò là giao diện vận hành tại hiện trường, giúp công nhân hoặc kỹ thuật viên trực tiếp theo dõi và điều khiển máy móc. Trong khi đó, SCADA đảm nhiệm việc thu thập dữ liệu từ nhiều HMI, PLC và thiết bị khác để giám sát tổng thể, lưu trữ dữ liệu, phân tích và tạo báo cáo.

Trong nhiều ứng dụng công nghiệp hiện đại, HMI và SCADA thường được kết hợp để tạo nên một giải pháp giám sát và điều khiển toàn diện, vừa đáp ứng nhu cầu vận hành tại chỗ vừa hỗ trợ quản lý tập trung và từ xa.

Xem thêm: SCADA giúp quản lý kiểm soát nhiệt độ và độ ẩm kho lạnh hiện đại

Hy vọng với những chia sẻ từ ATSCADA.NET, quý doanh nghiệp đã có cái nhìn rõ ràng hơn về sự khác biệt giữa SCADA và HMI cũng như vai trò của từng giải pháp trong hệ thống tự động hóa công nghiệp. Việc lựa chọn HMI hay SCADA cần dựa trên quy mô hệ thống, nhu cầu giám sát và mục tiêu quản lý thực tế. Bạn đang tìm kiếm giải pháp SCADA phù hợp để nâng cao hiệu quả vận hành, tối ưu quản lý dữ liệu và giám sát từ xa. ATSCADA.NET luôn đồng hành tư vấn và triển khai các hệ thống được thiết kế theo yêu cầu của từng doanh nghiệp.
