Hệ thống SCADA điều hành hệ thống thông gió HVAC tòa nhà hiện đại

Trong các tòa nhà hiện đại, hệ thống thông gió và điều hòa không khí (HVAC) đóng vai trò quan trọng trong việc đảm bảo chất lượng không khí, sự thoải mái và hiệu quả vận hành tổng thể. Tuy nhiên, việc quản lý HVAC theo phương pháp truyền thống thường thiếu tính đồng bộ, khó kiểm soát và tiêu tốn nhiều năng lượng. Hệ thống SCADA điều hành hệ thống thông gió HVAC tòa nhà được xem là giải pháp tối ưu. Giúp giám sát, điều khiển và tự động hóa toàn bộ hệ thống theo thời gian thực, nâng cao hiệu quả vận hành và tiết kiệm chi phí năng lượng.

Vai trò của hệ thống SCADA điều hành hệ thống thông gió HVAC tòa nhà?

Hệ thống SCADA điều hành hệ thống thông gió HVAC tòa nhà giữ vai trò trung tâm trong việc giám sát, điều khiển và tối ưu toàn bộ hoạt động của hệ thống theo thời gian thực. Thông qua việc thu thập và hiển thị các thông số như nhiệt độ, độ ẩm, áp suất, lưu lượng gió và trạng thái thiết bị, SCADA giúp người vận hành dễ dàng kiểm soát toàn diện hệ thống trên một nền tảng tập trung. Đồng thời, hệ thống cho phép tự động hóa các kịch bản vận hành, điều chỉnh linh hoạt theo nhu cầu sử dụng, từ đó tối ưu hiệu quả năng lượng và giảm chi phí vận hành. Bên cạnh đó, SCADA còn tích hợp cơ chế cảnh báo sớm khi xảy ra sự cố, hỗ trợ xử lý kịp thời, hạn chế gián đoạn và kéo dài tuổi thọ thiết bị. Với khả năng lưu trữ và phân tích dữ liệu, hệ thống còn cung cấp cơ sở quan trọng để nhà quản lý đưa ra quyết định chính xác. Nâng cao hiệu quả vận hành và đảm bảo môi trường không khí trong tòa nhà luôn ổn định, an toàn.

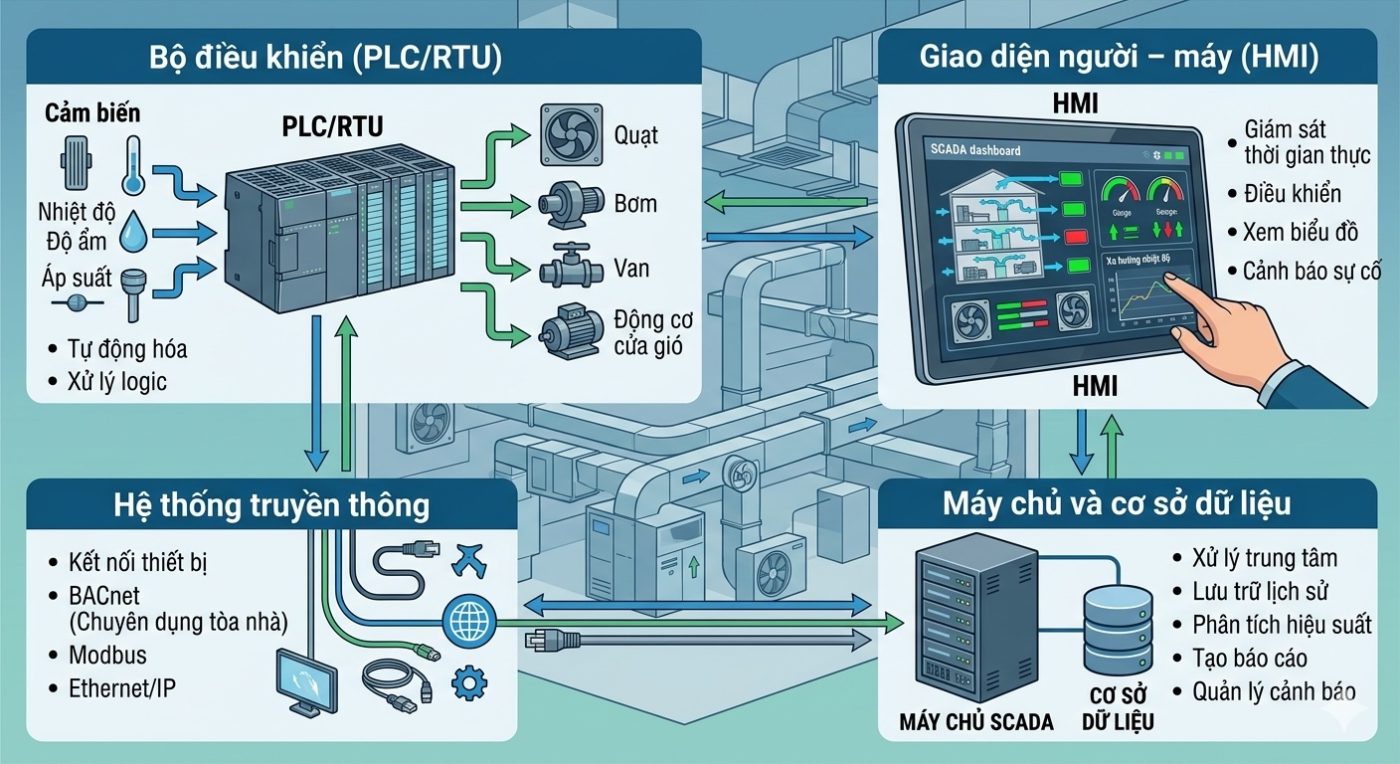

Thành phần của hệ thống SCADA điều hành hệ thống thông gió HVAC tòa nhà

Bộ điều khiển (PLC/RTU)

PLC là bộ điều khiển công nghiệp đóng vai trò trung tâm trong việc tự động hóa các thiết bị HVAC. Thiết bị này tiếp nhận tín hiệu từ các cảm biến như nhiệt độ, độ ẩm, áp suất… và thực hiện điều khiển các thiết bị như quạt, bơm, van theo logic đã lập trình. Trong khi đó, RTU thường được sử dụng ở các khu vực phân tán hoặc quy mô lớn, có khả năng thu thập dữ liệu từ xa và truyền về hệ thống trung tâm. Tùy theo quy mô tòa nhà và mức độ phức tạp, hệ thống sử dụng PLC, RTU hoặc kết hợp cả hai để đảm bảo khả năng vận hành linh hoạt và ổn định.

Giao diện người – máy (HMI)

HMI là cầu nối giữa con người và hệ thống SCADA, cung cấp giao diện trực quan để giám sát và điều khiển. Thông qua HMI, người vận hành theo dõi sơ đồ hệ thống HVAC, xem các thông số vận hành theo thời gian thực, kiểm tra biểu đồ xu hướng và nhận cảnh báo khi có sự cố. Giao diện thân thiện, dễ sử dụng giúp giảm thiểu sai sót thao tác và nâng cao hiệu quả quản lý.

Hệ thống truyền thông

Hệ thống truyền thông đảm bảo các thiết bị trong SCADA kết nối và trao đổi dữ liệu một cách ổn định. Các giao thức phổ biến như Modbus, BACnet hay Ethernet/IP được sử dụng để truyền tải thông tin giữa PLC/RTU và máy chủ. Đặc biệt, BACnet là giao thức chuyên dụng trong quản lý tòa nhà, cho phép các thiết bị từ nhiều nhà sản xuất khác nhau hoạt động đồng bộ trên cùng một hệ thống. Nhờ đó, dữ liệu được truyền nhanh chóng, chính xác và an toàn.

Máy chủ và cơ sở dữ liệu

Máy chủ SCADA đóng vai trò trung tâm xử lý, nơi tiếp nhận toàn bộ dữ liệu từ các thiết bị hiện trường. Tại đây, hệ thống thực hiện lưu trữ dữ liệu lịch sử, phân tích thông tin, tạo báo cáo và quản lý cảnh báo. Cơ sở dữ liệu đi kèm giúp lưu trữ dài hạn, hỗ trợ truy xuất và phân tích hiệu suất vận hành theo thời gian. Đây là nền tảng quan trọng giúp nhà quản lý đưa ra các quyết định tối ưu và cải tiến hệ thống HVAC một cách hiệu quả.

Các tính năng vận hành chính của SCADA HVAC

Giám sát thông số môi trường Real-time

• Theo dõi liên tục nhiệt độ, độ ẩm, chất lượng không khí (CO₂, bụi mịn…)
• Giám sát đồng thời điều kiện trong nhà và ngoài trời
• Hiển thị các dữ liệu trực quan dựa theo thời gian thực
• Hỗ trợ phát hiện nhanh các biến động bất thường

Điều khiển tự động theo lịch trình (Scheduling)

• Tự động bật/tắt hệ thống HVAC theo giờ làm việc
• Điều chỉnh công suất theo ngày nghỉ hoặc cuối tuần
• Thiết lập kịch bản vận hành cho các sự kiện đặc biệt
• Giảm lượng tiêu thụ năng lượng khi không cần thiết

Quản lý cảnh báo (Alarming)

• Cảnh báo khi bộ lọc bụi bị tắc nghẽn
• Phát hiện rò rỉ gas lạnh hoặc lỗi hệ thống
• Cảnh báo quá nhiệt động cơ hoặc quá tải thiết bị
• Gửi thông báo tức thời đến người vận hành

Ghi nhật ký và báo cáo (Trending & Reporting)

• Lưu trữ tất cả các dữ liệu vận hành theo thời gian
• Xuất biểu đồ tiêu thụ điện năng của hệ thống
• Theo dõi xu hướng biến thiên nhiệt độ, độ ẩm
• Hỗ trợ phân tích và lập kế hoạch bảo trì hiệu quả

Lợi ích vượt trội khi ứng dụng SCADA vào hệ thống HVAC

Tối ưu hóa năng lượng: SCADA giúp điều khiển hệ thống HVAC theo tải thực tế thông qua biến tần, tự động điều chỉnh công suất thiết bị như quạt, bơm và chiller. Nhờ đó, hệ thống giảm tiêu thụ điện năng trong các thời điểm tải thấp, góp phần tối ưu chi phí vận hành lâu dài.

Nâng cao sự thoải mái (Comfort): Hệ thống duy trì ổn định các thông số môi trường như nhiệt độ, độ ẩm và chất lượng không khí, hạn chế dao động gây khó chịu. Điều này tạo ra không gian làm việc và sinh hoạt dễ chịu, góp phần cải thiện sức khỏe và hiệu suất của người sử dụng.

Kéo dài tuổi thọ thiết bị: SCADA cho phép luân phiên hoạt động giữa các thiết bị theo chế độ Duty/Standby, tránh tình trạng quá tải hoặc vận hành liên tục. Nhờ đó, giảm hao mòn, tăng độ bền và kéo dài tuổi thọ của toàn bộ hệ thống HVAC.

Giảm chi phí nhân sự: Việc giám sát và điều khiển tập trung tại phòng điều khiển giúp hạn chế nhu cầu kiểm tra thủ công tại từng khu vực. Doanh nghiệp giảm chi phí nhân sự vận hành, đồng thời nâng cao hiệu quả quản lý và xử lý sự cố.

Ứng dụng

Ứng dụng trong tòa nhà văn phòng & Chung cư cao cấp
SCADA HVAC giúp duy trì môi trường sống và làm việc ổn định về nhiệt độ và chất lượng không khí, đồng thời tối ưu vận hành theo lịch sử dụng thực tế. Hệ thống còn hỗ trợ tiết kiệm năng lượng và giảm chi phí quản lý nhờ khả năng điều khiển tự động và giám sát tập trung.

Ứng dụng trong bệnh viện & Phòng sạch
Trong các môi trường yêu cầu tiêu chuẩn cao như bệnh viện hoặc phòng sạch, SCADA đóng vai trò kiểm soát nghiêm ngặt áp suất âm/dương, độ sạch không khí và quy trình khử khuẩn. Hệ thống giúp đảm bảo điều kiện vô trùng, hạn chế lây nhiễm và đáp ứng các tiêu chuẩn y tế khắt khe.

Ứng dụng trong trung tâm dữ liệu (Data Center)
SCADA HVAC đảm bảo nhiệt độ và độ ẩm luôn được duy trì trong ngưỡng an toàn để bảo vệ hệ thống server hoạt động liên tục 24/7. Hệ thống giám sát và cảnh báo kịp thời giúp ngăn ngừa quá nhiệt, giảm rủi ro gián đoạn và tối ưu hiệu suất vận hành của trung tâm dữ liệu.

Lời kết

Việc ứng dụng SCADA trong hệ thống HVAC không chỉ giúp tối ưu chi phí vận hành, giảm tiêu thụ điện năng mà còn góp phần giảm phát thải, bảo vệ môi trường và nâng cao chất lượng không gian sống. Đây chính là giải pháp mang lại lợi ích kép cả về kinh tế lẫn môi trường cho doanh nghiệp và chủ đầu tư.

Xem thêm: Hệ thống SCADA hiện đại cho nhà máy sản xuất F&B công nghiệp

Để nâng cấp hệ thống HVAC hiện hữu hoặc triển khai mới giải pháp điều khiển thông minh, doanh nghiệp có thể liên hệ atscada.net để được tư vấn chi tiết, phù hợp với từng nhu cầu thực tế.
