Ứng dụng SCADA trong hệ thống cấp thoát nước đô thị thông minh

Trong xu hướng phát triển đô thị thông minh hiện nay, việc tự động hóa hệ thống hạ tầng kỹ thuật ngày càng được chú trọng nhằm nâng cao hiệu quả quản lý và vận hành. Đặc biệt, Ứng dụng SCADA trong hệ thống cấp thoát nước đô thị thông minh đang trở thành giải pháp hiện đại. Giúp giám sát từ xa, quản lý dữ liệu tập trung và nhanh chóng xử lý các sự cố trong hệ thống cấp thoát nước.

Thực trạng của hệ thống cấp thoát nước đô thị hiện nay

Hiện nay, nhiều hệ thống cấp thoát nước đô thị vẫn đang được vận hành theo phương thức thủ công hoặc bán tự động, gây ra không ít khó khăn trong quá trình quản lý và giám sát. Việc kiểm tra lưu lượng nước, áp suất hay tình trạng vận hành của các trạm bơm chủ yếu phụ thuộc vào nhân lực nên mất nhiều thời gian và khó phát hiện sự cố kịp thời.

Bên cạnh đó, tình trạng thất thoát nước, rò rỉ đường ống và ngập úng tại các khu vực đô thị vẫn thường xuyên xảy ra do hệ thống giám sát chưa đồng bộ. Dữ liệu vận hành còn phân tán, thiếu khả năng quản lý tập trung, khiến công tác điều hành và bảo trì gặp nhiều hạn chế. Điều này cho thấy nhu cầu ứng dụng các giải pháp tự động hóa hiện đại như Hệ thống SCADA trong hệ thống cấp thoát nước là cần thiết.

Giới thiệu hệ thống SCADA trong hệ thống cấp thoát nước đô thị thông minh

SCADA là hệ thống giám sát, điều khiển và thu thập dữ liệu được sử dụng để quản lý hoạt động của các thiết bị trong hệ thống cấp thoát nước. Hệ thống này cho phép theo dõi và điều khiển từ xa thông qua máy tính hoặc trung tâm điều hành, giúp quá trình vận hành trở nên tự động và hiệu quả hơn.

Trong ngành nước, SCADA đóng vai trò kết nối các thiết bị ngoại vi như cảm biến áp suất, cảm biến lưu lượng, cảm biến mực nước, van điều khiển, máy bơm và các thiết bị đo lường khác về trung tâm quản lý. Nhờ đó, người vận hành có thể giám sát dữ liệu theo thời gian thực, nhanh chóng phát hiện sự cố và quản lý toàn bộ hệ thống một cách tập trung, chính xác.

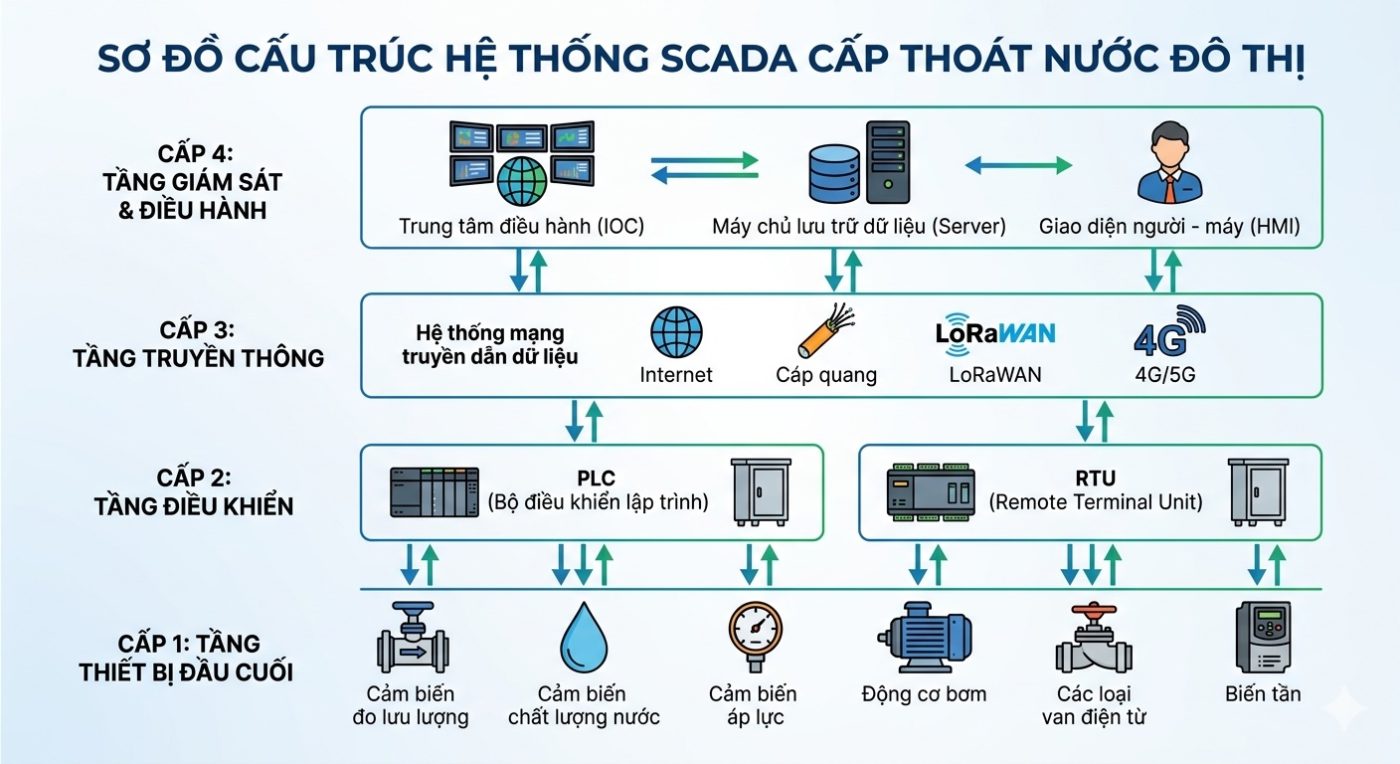

Cấu trúc của hệ thống SCADA cấp thoát nước đô thị

Tầng thiết bị đầu cuối (Cấp 1)

Đây là tầng trực tiếp thu thập dữ liệu và thực hiện các thao tác vận hành ngoài hiện trường. Hệ thống bao gồm các cảm biến đo lưu lượng nước, áp suất, mực nước, chất lượng nước cùng các thiết bị như biến tần, van điện từ và động cơ bơm. Các thiết bị này có nhiệm vụ ghi nhận thông số thực tế và truyền dữ liệu về bộ điều khiển trung tâm.

Tầng điều khiển (Cấp 2)

Tầng điều khiển sử dụng các bộ PLC hoặc RTU để tiếp nhận tín hiệu từ cảm biến và xử lý dữ liệu theo chương trình cài đặt sẵn. Sau khi phân tích thông tin, PLC/RTU sẽ phát lệnh điều khiển đến bơm, van hoặc các thiết bị khác nhằm đảm bảo hệ thống hoạt động ổn định và tự động.

Tầng truyền thông (Cấp 3)

Đây là tầng đảm nhận việc truyền tải dữ liệu giữa thiết bị hiện trường và trung tâm điều hành. Hệ thống sử dụng nhiều phương thức truyền thông như Internet, 4G/5G, LoRaWAN hoặc cáp quang để đảm bảo dữ liệu được truyền nhanh chóng, liên tục và ổn định.

Tầng giám sát và điều hành (Cấp 4)

Tầng này bao gồm giao diện HMI, máy chủ lưu trữ dữ liệu và màn hình trung tâm điều hành IOC. Người quản lý theo dõi toàn bộ hoạt động của hệ thống cấp thoát nước theo thời gian thực, xem biểu đồ dữ liệu, nhận cảnh báo sự cố và thực hiện điều khiển từ xa một cách thuận tiện.

Các ứng dụng SCADA trong hệ thống cấp thoát nước đô thị thông minh

Giám sát trạm bơm cấp nước

SCADA giúp giám sát hoạt động của các máy bơm cấp nước theo thời gian thực thông qua dữ liệu từ cảm biến và thiết bị đo lường. Người vận hành dễ dàng theo dõi trạng thái hoạt động, lưu lượng nước và tình trạng thiết bị ngay tại trung tâm điều khiển.

Ngoài ra, hệ thống còn hỗ trợ kiểm soát công suất hoạt động và điện năng tiêu thụ của máy bơm. Tối ưu hiệu suất vận hành, giảm chi phí điện năng và nhanh chóng phát hiện các bất thường trong hệ thống.

Quản lý áp suất đường ống

Hệ thống SCADA cho phép giám sát áp suất nước liên tục tại nhiều vị trí trên đường ống cấp nước. Dữ liệu thu thập được giúp hệ thống tự động điều chỉnh hoạt động của bơm và van để duy trì áp suất ổn định trong toàn mạng lưới.

Việc kiểm soát áp suất hiệu quả còn giúp hạn chế nguy cơ vỡ đường ống, giảm thất thoát nước và nâng cao độ an toàn cho hệ thống cấp nước đô thị.

Giám sát chất lượng nước

SCADA kết nối với các cảm biến đo pH, độ đục, clo dư và nhiều chỉ tiêu chất lượng nước khác để theo dõi nguồn nước theo thời gian thực. Dữ liệu được hiển thị trực tiếp trên giao diện điều khiển giúp người quản lý dễ dàng kiểm tra và giám sát.

Khi phát hiện thông số vượt ngưỡng cho phép, hệ thống sẽ phát cảnh báo để đơn vị vận hành nhanh chóng xử lý. Đảm bảo nguồn nước cung cấp luôn đạt tiêu chuẩn an toàn và chất lượng.

Quản lý bể chứa và mực nước

SCADA hỗ trợ giám sát mực nước trong các bể chứa và bồn cấp nước thông qua cảm biến đo mức. Dựa trên dữ liệu thực tế, hệ thống tự động điều phối hoạt động bơm nước phù hợp với nhu cầu sử dụng.

Nhờ khả năng điều khiển tự động, hệ thống giúp tránh tình trạng thiếu nước, cạn bể hoặc tràn bể. Đồng thời nâng cao hiệu quả quản lý và phân phối nước trong đô thị.

Giám sát mực nước cống và kênh thoát

SCADA giúp theo dõi mực nước tại các cống thoát nước, kênh mương và hồ điều tiết theo thời gian thực thông qua hệ thống cảm biến đo mức. Dữ liệu được truyền trực tiếp về trung tâm điều khiển để người vận hành dễ dàng giám sát tình trạng thoát nước trong toàn khu vực đô thị.

Khi mực nước tăng cao vượt ngưỡng an toàn, hệ thống sẽ tự động phát cảnh báo để cơ quan quản lý kịp thời xử lý. Giảm nguy cơ ngập úng và nâng cao khả năng ứng phó với mưa lớn hoặc triều cường.

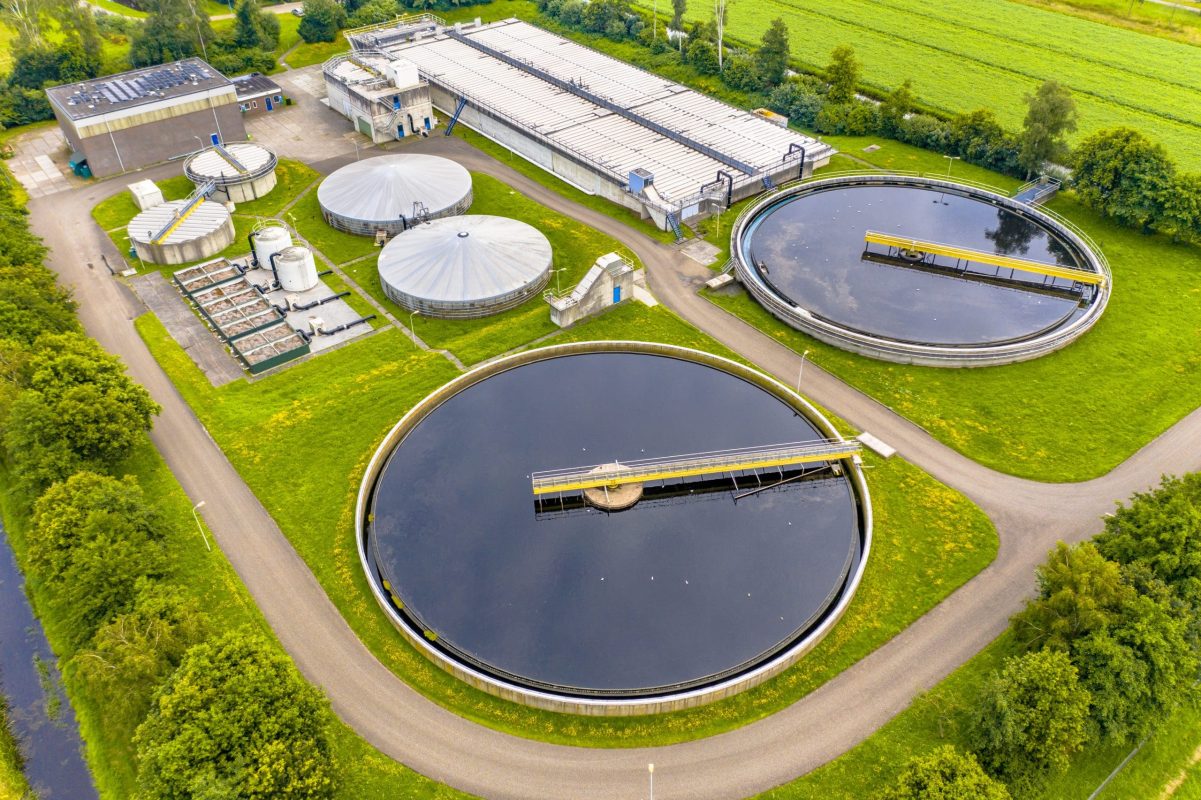

Quản lý hệ thống xử lý nước thải

SCADA được ứng dụng để giám sát lưu lượng và chất lượng nước thải trong các nhà máy xử lý nước thải đô thị. Hệ thống theo dõi các thông số như pH, độ đục, nồng độ hóa chất và trạng thái hoạt động của các thiết bị xử lý. SCADA còn hỗ trợ điều khiển bơm, van và các thiết bị tự động khác. Nhằm đảm bảo quá trình xử lý nước thải diễn ra ổn định, đúng quy trình và đạt tiêu chuẩn môi trường.

Lợi ích khi ứng dụng SCADA trong cấp thoát nước đô thị

• Tăng hiệu quả quản lý và vận hành: SCADA giúp giám sát và điều khiển toàn bộ hệ thống cấp thoát nước theo thời gian thực. Người vận hành quản lý tập trung, theo dõi trạng thái thiết bị và xử lý nhanh các vấn đề phát sinh.
• Giảm thất thoát nước: Thông qua việc giám sát lưu lượng và áp suất đường ống liên tục, SCADA giúp phát hiện sớm tình trạng rò rỉ hoặc thất thoát nước. Nhanh chóng khắc phục sự cố và giảm lượng nước thất thoát trong quá trình vận hành.
• Tiết kiệm chi phí nhân công và bảo trì: Hệ thống tự động hóa giúp giảm sự phụ thuộc vào thao tác thủ công và hạn chế nhu cầu kiểm tra trực tiếp tại hiện trường. Cảnh báo sớm sự cố giúp giảm chi phí sửa chữa và bảo trì thiết bị.
• Nâng cao khả năng phản ứng sự cố: Phát hiện bất thường và gửi cảnh báo ngay khi xảy ra sự cố như mất áp, ngập úng hoặc hỏng thiết bị. Nhanh chóng đưa ra phương án xử lý để hạn chế ảnh hưởng đến hệ thống.
• Hỗ trợ phát triển đô thị thông minh: Việc ứng dụng SCADA góp phần hiện đại hóa hệ thống hạ tầng kỹ thuật đô thị. Thông qua khả năng tự động hóa, giám sát từ xa và quản lý dữ liệu tập trung.
• Nâng cao chất lượng dịch vụ cấp thoát nước: SCADA giúp duy trì hoạt động ổn định của hệ thống cấp thoát nước, đảm bảo nguồn nước cung cấp liên tục và hỗ trợ xử lý nước thải hiệu quả.

Lời kết
