Báo cáo và hiển thị dữ liệu SCADA nâng cao hiệu quả sản xuất vượt trội

Trong môi trường sản xuất hiện đại, dữ liệu được xem là tài sản quan trọng giúp doanh nghiệp kiểm soát hoạt động vận hành & nâng cao năng lực cạnh tranh. Tuy nhiên, thu thập dữ liệu là chưa đủ, mà còn phải hiển thị & phân tích dữ liệu một cách trực quan để hỗ trợ quá trình ra quyết định nhanh chóng, chính xác. Đây chính là lý do hệ thống SCADA ngày càng được ứng dụng rộng rãi trong các nhà máy & dây chuyền sản xuất. Vậy báo cáo và hiển thị dữ liệu SCADA nâng cao hiệu quả sản xuất mang lại những lợi ích gì? Những loại báo cáo nào được sử dụng phổ biến trong SCADA? Hãy cùng khám phá cụ thể ngay trong bài viết dưới đây với atscada.net nhé!

Vai trò của báo cáo và hiển thị dữ liệu trong hệ thống SCADA hiện đại

Dữ liệu sản xuất nếu chỉ được thu thập đơn thuần mà không được trình bày khoa học sẽ rất khó khai thác hiệu quả. Chức năng báo cáo & hiển thị dữ liệu của SCADA giúp biến dữ liệu thô thành thông tin hữu ích.

Theo dõi hoạt động sản xuất thời gian thực

SCADA hiển thị liên tục các thông số vận hành như nhiệt độ, áp suất, mực nước, lưu lượng, điện năng tiêu thụ, tốc độ máy móc, sản lượng sản xuất,… Người vận hành có thể nhanh chóng nhận biết những bất thường & xử lý kịp thời.

Hỗ trợ ra quyết định nhanh chóng

Thông qua các dashboard trực quan, nhà quản lý có thể theo dõi KPI sản xuất, so sánh hiệu suất giữa các dây chuyền, đánh giá năng suất thiết bị & phân tích nguyên nhân gây suy giảm hiệu quả, giúp giảm thời gian ra quyết định.

Nâng cao khả năng kiểm soát sản xuất

Dữ liệu được tổng hợp liên tục giúp doanh nghiệp giảm lãng phí nguyên vật liệu, tối ưu hoá quy trình, giảm thời gian dừng máy & nâng cao chất lượng sản phẩm.

Hỗ trợ truy xuất nguồn gốc

Toàn bộ dữ liệu vận hành được lưu trữ lịch sử giúp doanh nghiệp truy xuất thông tin sản xuất, kiểm tra chất lượng, đáp ứng yêu cầu kiểm soát, đồng thời tuân thủ tiêu chuẩn ISO, GMP & HACCP.

Báo cáo và hiển thị dữ liệu SCADA nâng cao hiệu quả sản xuất tổng thể

Các hình thức hiển thị dữ liệu phổ biến trong SCADA

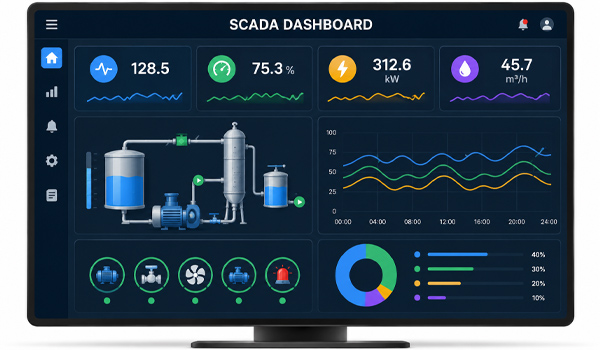

Dashboard tổng quan

Dashboard là giao diện hiển thị tập trung các thông số quan trọng của nhà máy. Thông thường, dashboard sẽ bao gồm tổng sản lượng, tình trạng thiết bị, điện năng tiêu thụ, hiệu suất dây chuyền, tỷ lệ lỗi sản phẩm & các cảnh báo đang hoạt động. Dashboard giúp người quản lý nắm bắt toàn bộ hoạt động sản xuất chỉ trong vài giây.

Biểu đồ thời gian thực

Dữ liệu được thể hiện dưới dạng đồ thị liên tục theo thời gian thực. Các thông số thường được hiển thị là nhiệt độ lò nung, áp suất đường ống, mực chất lỏng trong bồn chứa, dòng điện động cơ, công suất tiêu thụ. Biểu đồ xu hướng giúp phát hiện nhanh dao động bất thường, xu hướng tăng giảm & dấu hiệu hỏng hóc thiết bị.

Giao diện mô phỏng quy trình

Đây là dạng hiển thị trực quan mô phỏng toàn bộ dây chuyền sản xuất. Người vận hành có thể dễ dàng quan sát trạng thái van đóng/mở, bơm chạy/dừng, mức bồn chứa & tình trạng cảm biến.

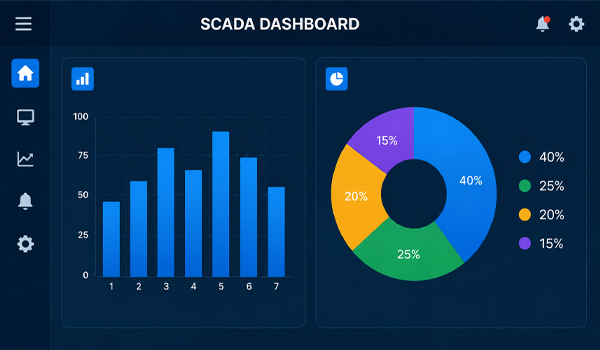

Biểu đồ cột, biểu đồ tròn

Biểu đồ cột & tròn được sử dụng để so sánh sản lượng, phân tích tỷ lệ lỗi, thống kê tiêu thụ năng lượng & đánh giá hiệu suất sản xuất. Các biểu đồ này giúp việc phân tích dữ liệu trở nên trực quan hơn.

Biểu đồ, sơ đồ phân bố thiết bị

Đối với các hệ thống quy mô lớn như nhà máy nhiều khu vực, hệ thống cấp nước đô thị, trạm điện hay hệ thống năng lượng mặt trời, SCADA có thể hiển thị vị trí thiết bị trên bản đồ giúp quản lý hiệu quả hơn.

Các loại báo cáo dữ liệu SCADA quan trọng

Báo cáo sản xuất

Báo cáo sản xuất thường bao gồm sản lượng theo giờ, sản lượng theo ca làm việc, sản lượng theo ngày, hiệu suất dây chuyền, tỷ lệ hoàn thành kế hoạch, giúp doanh nghiệp đánh giá năng suất, so sánh hiệu quả giữa các ca làm việc & kiểm soát mục tiêu sản xuất.

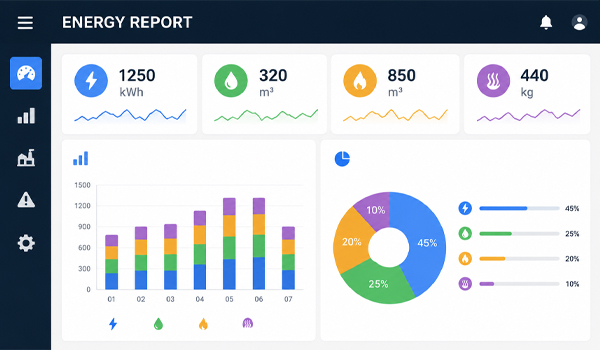

Báo cáo tiêu thụ năng lượng

Là một trong những báo cáo được doanh nghiệp quan tâm nhất. Các dữ liệu thường được thống kê là điện năng tiêu thụ, nước sử dụng, khí nén, hơi nước, nhiên liệu tiêu hao. Nhờ đó, doanh nghiệp có thể xác định khu vực tiêu tốn năng lượng, tối ưu chi phí vận hành & giảm thiểu phát thải môi trường.

Báo cáo vận hành thiết bị

Báo cáo vận hành thiết bị giúp theo dõi thời gian hoạt động, thời gian dừng máy, số lần khởi động, số lần xảy ra lỗi & hiệu suất thiết bị OEE.

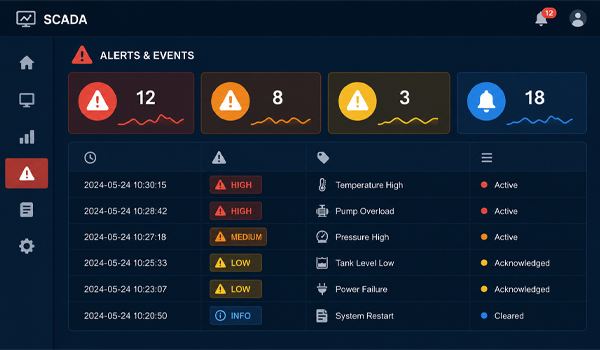

Báo cáo cảnh báo & sự kiện

Báo cáo ghi lại toàn bộ cảnh báo vượt ngưỡng, sự cố hệ thống, thao tác của người vận hành & nhật ký hoạt động của thiết bị, giúp phân tích nguyên nhân sự cố, nâng cao an toàn sản xuất, đồng thời tăng khả năng truy xuất dữ liệu.

Báo cáo chất lượng sản phẩm

Báo cáo thường được áp dụng trong ngành thực phẩm, dược phẩm, điện tử & cơ khí chính xác. Các chỉ số được theo dõi bao gồm tỷ lệ đạt chuẩn, tỷ lệ lỗi, nguyên nhân lỗi, xu hướng chất lượng,…

Xu hướng phát triển báo cáo & hiển thị dữ liệu SCADA trong công nghiệp 4.0

Hiện nay, các hệ thống SCADA thế hệ mới đang tích hợp nhiều công nghệ tiên tiến như:

– Cloud SCADA: cho phép lưu trữ dữ liệu trên nền tảng đám mây, truy cập từ nhiều địa điểm & mở rộng hệ thống linh hoạt

– AI & Machine Learning: giúp dự đoán sự cố thiết bị, phân tích dữ liệu tự động & đề xuất phương án tối ưu vận hành

– Dashboard thông minh: tự động phân tích KPI, cảnh báo bất thường & đưa ra báo cáo chuyên sâu

– Tích hợp IIoT: thu thập dữ liệu từ hàng nghìn cảm biến & thiết bị trong nhà máy, tạo nên hệ sinh thái sản xuất thông minh & kết nối toàn diện

>>> Xem thêm: Quản lý cảnh báo và sự kiện trong SCADA vận hành an toàn và hiệu quả sản xuất

Báo cáo và hiển thị dữ liệu SCADA là giải pháp quan trọng giúp doanh nghiệp khai thác hiệu quả nguồn dữ liệu sản xuất. Thông qua các dashboard trực quan, biểu đồ thời gian thực & hệ thống báo cáo tự động, SCADA hỗ trợ doanh nghiệp nâng cao năng suất, giảm chi phí vận hành, hạn chế sự cố & cải thiện chất lượng sản phẩm.
