SCADA giám sát inverter điện mặt trời từ xa, giải pháp tự động hoá

SCADA giám sát inverter điện mặt trời từ xa trở thành giải pháp được nhiều doanh nghiệp và chủ đầu tư lựa chọn. Nhằm nâng cao hiệu quả quản lý hệ thống năng lượng mặt trời. Với khả năng thu thập dữ liệu theo thời gian thực, giám sát trạng thái hoạt động, cảnh báo sự cố và điều khiển từ xa. Mang đến nhiều lợi ích giúp tối ưu hiệu suất phát điện và giảm chi phí vận hành.

Tìm hiểu SCADA giám sát inverter điện mặt trời từ xa

Trong các hệ thống điện mặt trời, inverter là thiết bị trung tâm có nhiệm vụ chuyển đổi dòng điện một chiều (DC) từ tấm pin thành dòng điện xoay chiều (AC) để cung cấp cho tải hoặc hòa vào lưới điện. Hiệu suất hoạt động của inverter ảnh hưởng trực tiếp đến sản lượng điện và hiệu quả đầu tư của toàn bộ hệ thống.

SCADA giám sát inverter điện mặt trời từ xa là giải pháp ứng dụng công nghệ giám sát và thu thập dữ liệu thời gian thực. Theo dõi tình trạng hoạt động của inverter mọi lúc, mọi nơi. Dựa vào hệ thống SCADA, người vận hành chủ động kiểm tra hiệu suất phát điện, nhận cảnh báo sự cố, lưu trữ dữ liệu lịch sử. Và thuận tiện quản lý tập trung nhiều inverter trên cùng một nền tảng.

Tại sao cần giám sát Inverter điện mặt trời từ xa qua SCADA?

• Tối ưu hóa hiệu suất phát điện (PR – Performance Ratio): Phát hiện sớm các hiện tượng suy giảm hiệu suất của từng chuỗi pin hoặc từng Inverter.
• Giảm thời gian dừng máy (Down-time): Hệ thống gửi cảnh báo lỗi (Overvoltage, Undervoltage, Ground fault, Overheating…) tức thời qua SMS/Email để xử lý ngay lập tức.
• Tiết kiệm chi phí vận hành và bảo trì (O&M): Giảm thiểu việc phải cử kỹ sư đến tận nơi kiểm tra trực tiếp đối với các dự án ở xa hoặc địa hình phức tạp.
• Quản lý dữ liệu tập trung: Lưu trữ biểu đồ công suất phát (kW), sản lượng điện (kWh), dòng điện (A), điện áp (V) theo ngày/tháng/năm để làm báo cáo tài chính hoặc kỹ thuật.

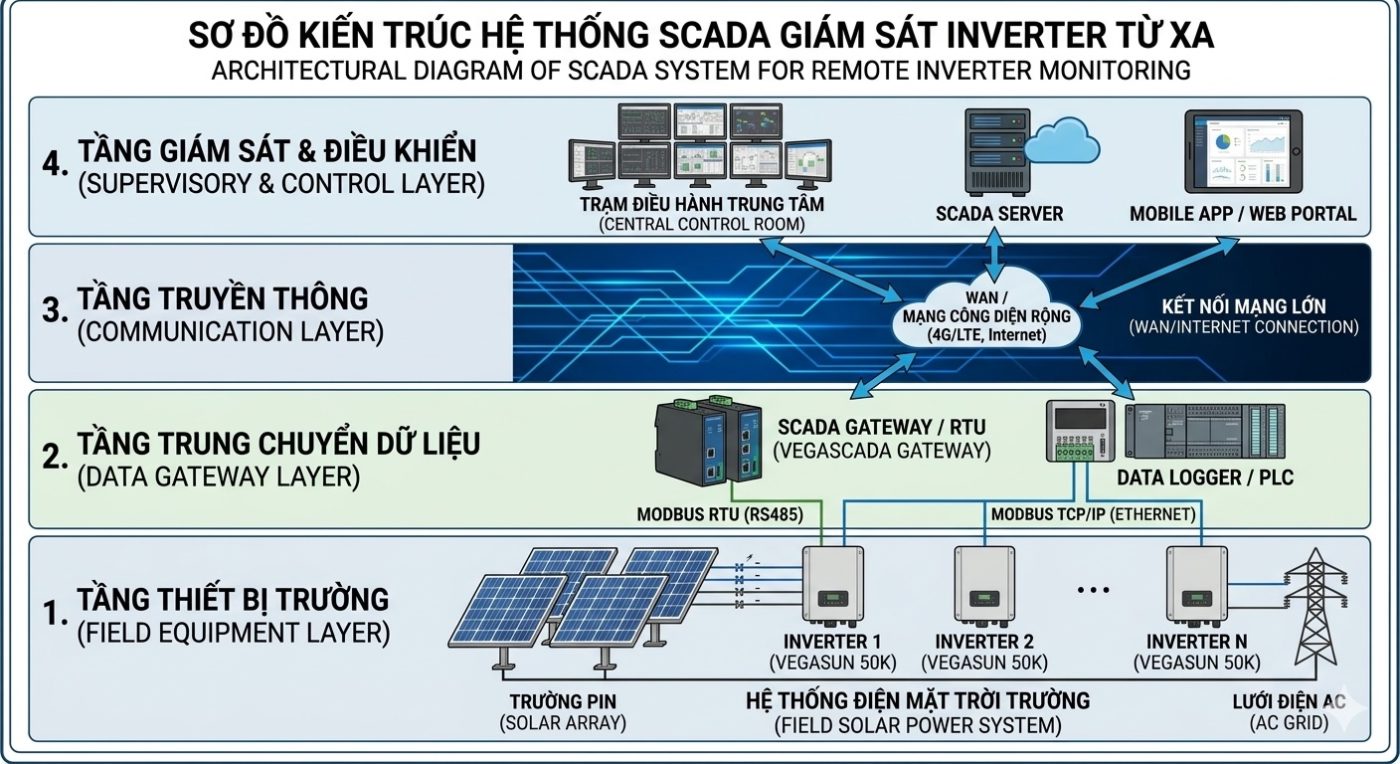

Kiến trúc hệ thống SCADA giám sát Inverter từ xa

Tầng thiết bị trường (Field Level):

• Các dòng Inverter (String Inverter hoặc Central Inverter) từ các hãng (Huawei, Sungrow, SMA, Growatt, Solis…).
• Các cảm biến môi trường bổ trợ: Cảm biến bức xạ mặt trời (Pyranometer), cảm biến nhiệt độ tấm pin, nhiệt độ môi trường, tốc độ gió.

Tầng kết nối & Chuyển đổi dữ liệu (Control & Gateway Level):

• Chuẩn truyền thông phổ biến: Modbus RTU (RS485) hoặc Modbus TCP/IP tích hợp sẵn trên Inverter.
• Thiết bị thu thập dữ liệu: Bộ định tuyến công nghiệp (Industrial Gateway / Data Logger) hoặc PLC đóng vai trò master để gom dữ liệu từ các Inverter slave.

Tầng truyền thông từ xa (Network Level):

• Truyền dữ liệu về trung tâm qua: mạng LAN, Wi-Fi công nghiệp, hoặc mạng di động 4G/5G (sử dụng Router 4G công nghiệp khi lắp đặt tại vùng sâu vùng xa).
• Giao thức truyền dữ liệu lên Server/Cloud: MQTT, HTTPs, Modbus TCP.

Tầng giám sát & Điều khiển (Management/SCADA Level):

• Phần mềm SCADA (Chạy trên máy chủ tại trung tâm điều hành hoặc nền tảng Cloud Web/Mobile App).
• Giao diện trực quan hóa dữ liệu (HMI/Dashboard).

Quy trình hoạt động SCADA giám sát inverter điện mặt trời từ xa

Thu thập dữ liệu từ inverter và thiết bị hiện trường

Quá trình vận hành bắt đầu từ việc SCADA kết nối với các inverter điện mặt trời, công tơ điện, cảm biến bức xạ mặt trời, cảm biến nhiệt độ môi trường và các thiết bị đo lường khác. Thông qua các giao thức truyền thông như Modbus RTU, Modbus TCP/IP hoặc Ethernet, hệ thống liên tục thu thập các thông số vận hành theo thời gian thực.

Các dữ liệu được ghi nhận bao gồm công suất phát điện, điện áp DC/AC, dòng điện, tần số, sản lượng điện, nhiệt độ inverter và trạng thái hoạt động của thiết bị.

Truyền dữ liệu về trung tâm giám sát

Sau khi thu thập, dữ liệu sẽ được truyền từ hiện trường về trung tâm điều khiển thông qua mạng LAN, Internet, cáp quang hoặc mạng 4G/5G. Quá trình truyền dữ liệu diễn ra liên tục, giúp đảm bảo các thông tin vận hành luôn được cập nhật theo thời gian thực.

Nhờ khả năng kết nối từ xa, người quản lý có thể giám sát hệ thống điện mặt trời ở nhiều địa điểm khác nhau trên cùng một nền tảng SCADA.

Xử lý và lưu trữ dữ liệu

Máy chủ SCADA tiếp nhận toàn bộ dữ liệu từ các inverter và thực hiện xử lý, phân tích thông tin vận hành. Hệ thống sẽ kiểm tra các giá trị đo được, so sánh với ngưỡng cài đặt và đánh giá tình trạng hoạt động của từng thiết bị.

Đồng thời, dữ liệu cũng được lưu trữ vào cơ sở dữ liệu để phục vụ việc tra cứu lịch sử vận hành, phân tích hiệu suất và lập báo cáo sản lượng điện.

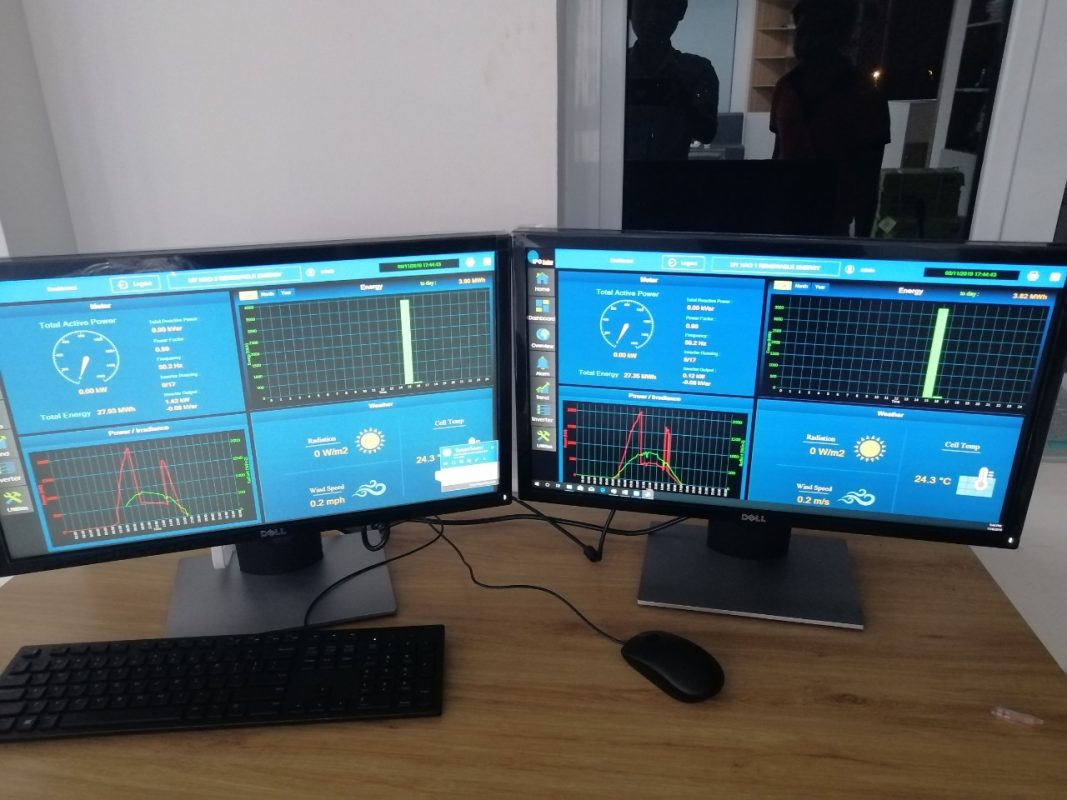

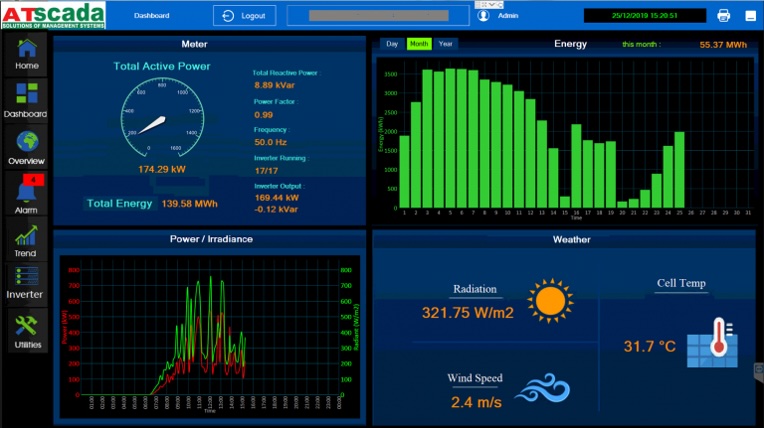

Hiển thị dữ liệu trên phần mềm SCADA

Sau khi xử lý, các thông tin sẽ được hiển thị trực quan trên giao diện phần mềm SCADA dưới dạng biểu đồ, đồng hồ đo, bảng thống kê hoặc sơ đồ hệ thống.

Người vận hành dễ dàng theo dõi công suất phát điện, sản lượng điện, trạng thái inverter và các thông số kỹ thuật quan trọng thông qua máy tính, điện thoại hoặc máy tính bảng có kết nối mạng.

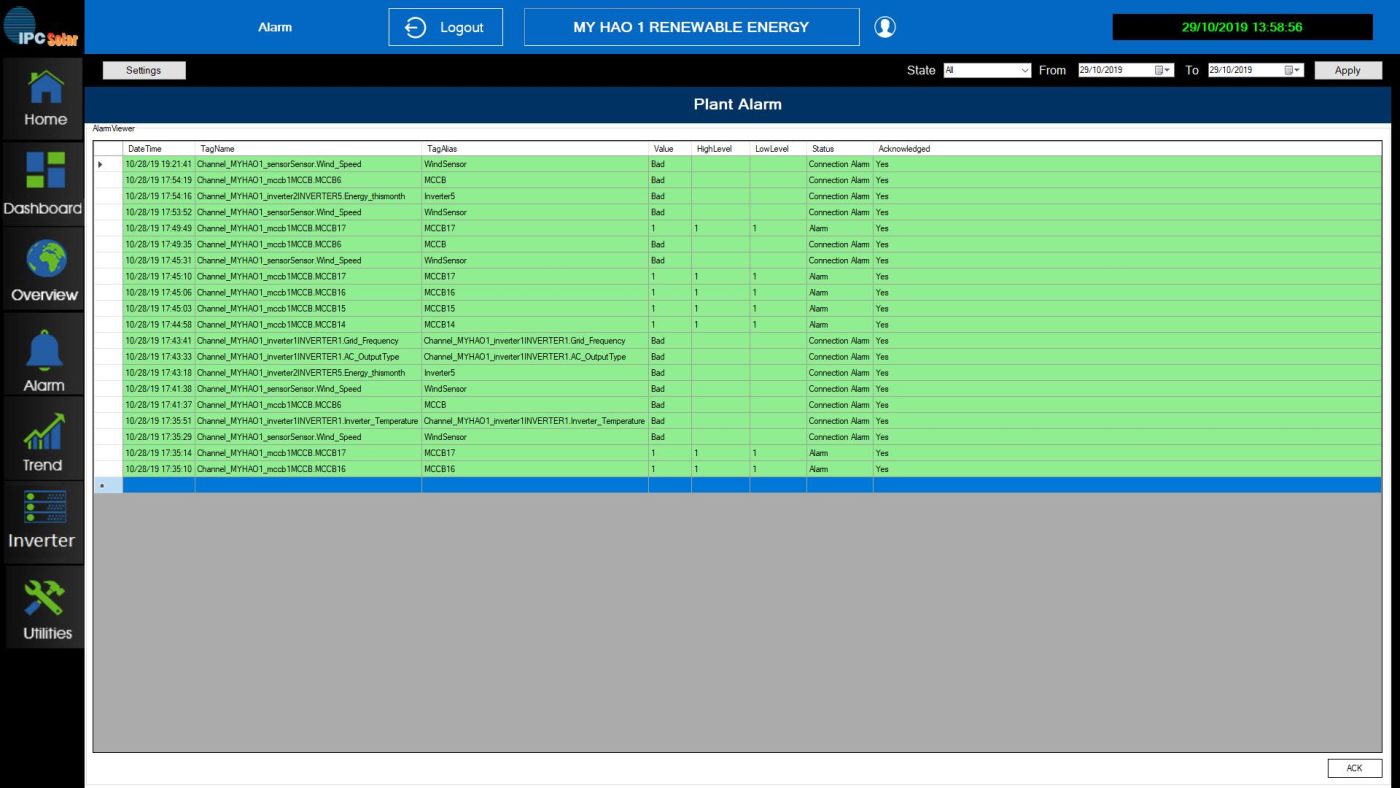

Cảnh báo sự cố tự động

Khi phát hiện các bất thường như mất kết nối inverter, quá áp, quá dòng, quá nhiệt, suy giảm hiệu suất hoặc lỗi hòa lưới, SCADA sẽ tự động kích hoạt cảnh báo.

Thông tin cảnh báo hiển thị trên màn hình giám sát hoặc gửi qua email, SMS, giúp đội ngũ kỹ thuật nhanh chóng tiếp nhận và xử lý sự cố.

Điều khiển và quản lý từ xa

Ngoài chức năng giám sát, SCADA còn cho phép thực hiện một số thao tác điều khiển từ xa đối với inverter và các thiết bị liên quan. Người quản lý chủ động  kiểm tra trạng thái thiết bị, khởi động lại hệ thống hoặc thay đổi các thông số cài đặt được phân quyền mà không cần trực tiếp đến hiện trường.

Phân tích hiệu suất và lập báo cáo

Dựa trên dữ liệu lịch sử đã lưu trữ, SCADA tự động tổng hợp các báo cáo về sản lượng điện, hiệu suất inverter, mức tiêu thụ năng lượng và tình trạng vận hành của hệ thống.

Các báo cáo này giúp doanh nghiệp đánh giá hiệu quả khai thác điện mặt trời, tối ưu vận hành và xây dựng kế hoạch bảo trì phù hợp. Các doanh nghiệp duy trì hiệu suất phát điện ổn định trong thời gian dài.

Kết luận

SCADA đóng vai trò quan trọng trong việc giám sát, quản lý và tối ưu hoạt động của inverter năng lượng mặt trời. Với khả năng thu thập dữ liệu theo thời gian thực, cảnh báo sự cố sớm, lưu trữ dữ liệu lịch sử và quản lý từ xa. SCADA giúp duy trì hiệu suất phát điện ổn định, giảm thời gian ngừng hoạt động và kéo dài tuổi thọ của hệ thống inverter.

Trong xu hướng chuyển đổi số ngành năng lượng, các hệ thống SCADA hiện đại đang được tích hợp thêm công nghệ AI nhằm dự báo sản lượng điện dựa trên dữ liệu thời tiết, phân tích hiệu suất vận hành và hỗ trợ bảo trì dự đoán. Nhờ đó, doanh nghiệp phát hiện sớm các nguy cơ hư hỏng, chủ động lên kế hoạch bảo trì và tối ưu hiệu quả khai thác hệ thống điện mặt trời.
