Kiến trúc hệ thống MES trong nhà máy hiện đại

Trong các nhà máy hiện đại, việc kết nối dữ liệu giữa máy móc, dây chuyền sản xuất và hệ thống quản lý là yếu tố quan trọng để nâng cao hiệu quả vận hành. Kiến trúc hệ thống MES trong nhà máy hiện đại được xây dựng nhằm liên kết các tầng tự động hóa với hệ thống quản trị doanh nghiệp. Giúp thu thập dữ liệu theo thời gian thực, giám sát sản xuất, kiểm soát chất lượng và tối ưu toàn bộ quy trình vận hành.

MES có vai trò như thế nào trong nhà máy hiện đại?

MES (Manufacturing Execution System) đóng vai trò là cầu nối giữa hệ thống hoạch định nguồn lực doanh nghiệp (ERP) và các hoạt động sản xuất thực tế trên dây chuyền. Hệ thống giúp đồng bộ dữ liệu từ kế hoạch đến thực thi, hỗ trợ doanh nghiệp giám sát, điều hành và tối ưu toàn bộ quá trình sản xuất theo thời gian thực.

MES mang lại nhiều chức năng quan trọng như:

• Giám sát sản xuất theo thời gian thực: Theo dõi liên tục trạng thái máy móc, dây chuyền và tiến độ sản xuất để kịp thời phát hiện các bất thường.
• Quản lý lệnh sản xuất: Tiếp nhận, phân phối và theo dõi lệnh sản xuất đến từng máy, từng công đoạn, đảm bảo thực hiện đúng kế hoạch.
• Theo dõi hiệu suất thiết bị (OEE): Tự động tính toán và phân tích các chỉ số Availability, Performance và Quality để đánh giá hiệu quả vận hành của máy móc.
• Kiểm soát chất lượng sản phẩm: Giám sát chất lượng tại từng công đoạn, phát hiện sớm sai lệch và giảm tỷ lệ sản phẩm lỗi.
• Truy xuất nguồn gốc sản phẩm: Lưu trữ toàn bộ dữ liệu về nguyên vật liệu, thiết bị, người vận hành và quy trình sản xuất, giúp truy xuất nhanh khi cần.
• Tối ưu quản lý nguyên vật liệu: Theo dõi mức tiêu hao, tồn kho và luân chuyển vật tư theo thời gian thực, góp phần giảm lãng phí và tối ưu chi phí sản xuất.

Nếu không triển khai MES, dữ liệu sản xuất thường tồn tại rời rạc giữa các bộ phận, khó đồng bộ và thiếu tính minh bạch. Điều này làm giảm khả năng giám sát, gây chậm trễ trong việc ra quyết định và ảnh hưởng đến hiệu quả vận hành của toàn bộ nhà máy.

Các kiểu kiến trúc hệ thống MES trong nhà máy hiện đại

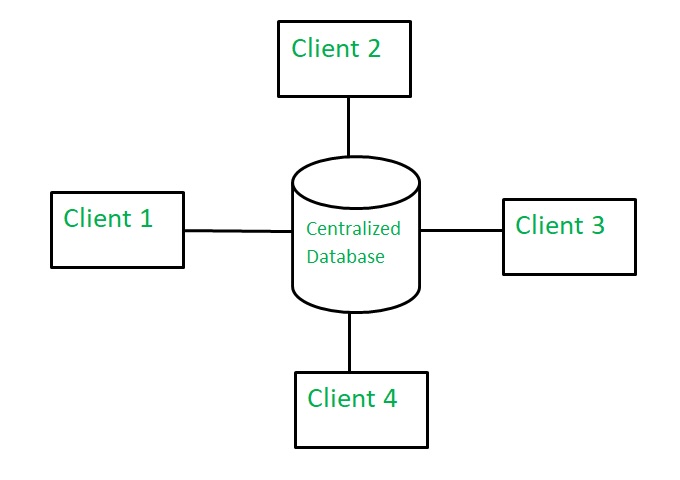

Kiến trúc MES tập trung (Centralized MES Architecture)

Kiến trúc tập trung là mô hình trong đó toàn bộ dữ liệu sản xuất, lệnh điều hành và các chức năng xử lý của hệ thống MES đều được quản lý bởi một máy chủ trung tâm. Tất cả PLC, SCADA, HMI, cảm biến IoT và các thiết bị trên dây chuyền sẽ truyền dữ liệu trực tiếp về máy chủ này để xử lý và lưu trữ.

Mô hình này giúp doanh nghiệp xây dựng một cơ sở dữ liệu thống nhất, cho phép nhà quản lý dễ dàng theo dõi tiến độ sản xuất, hiệu suất thiết bị, chất lượng sản phẩm và các chỉ số vận hành theo thời gian thực. Kiến trúc tập trung thường được triển khai tại các nhà máy có quy mô vừa và nhỏ hoặc chỉ có một địa điểm sản xuất, nơi việc quản lý tập trung mang lại hiệu quả cao và dễ vận hành.

Kiến trúc MES phân tán (Distributed MES Architecture)

Khác với mô hình tập trung, kiến trúc phân tán sử dụng nhiều máy chủ MES được bố trí tại từng nhà máy hoặc từng khu vực sản xuất. Mỗi máy chủ chịu trách nhiệm thu thập và xử lý dữ liệu tại chỗ, đồng thời đồng bộ thông tin với hệ thống quản lý trung tâm để tạo thành một cơ sở dữ liệu thống nhất.

Mô hình này đặc biệt phù hợp với các doanh nghiệp có nhiều nhà máy hoặc nhiều dây chuyền sản xuất hoạt động ở các địa điểm khác nhau. Nhờ xử lý dữ liệu ngay tại hiện trường, hệ thống vẫn đảm bảo khả năng giám sát theo thời gian thực. Đồng thời giúp ban lãnh đạo theo dõi và quản lý toàn bộ hoạt động sản xuất trên phạm vi doanh nghiệp thông qua một nền tảng duy nhất.

Kiến trúc MES lai (Hybrid MES Architecture)

Kiến trúc lai là mô hình kết hợp giữa hệ thống MES triển khai tại nhà máy (On-Premise) và nền tảng Cloud nhằm tận dụng ưu điểm của cả hai phương thức. Các dữ liệu yêu cầu phản hồi nhanh như điều khiển dây chuyền, giám sát thiết bị hoặc kiểm soát chất lượng sẽ được xử lý trực tiếp tại nhà máy. Trong khi đó, dữ liệu tổng hợp, báo cáo sản xuất, phân tích KPI và quản trị đa nhà máy sẽ được đồng bộ lên nền tảng Cloud.

Đây là mô hình được nhiều doanh nghiệp sản xuất hiện đại lựa chọn. Vì vừa đảm bảo tốc độ xử lý theo thời gian thực, vừa hỗ trợ quản lý tập trung, chia sẻ dữ liệu giữa nhiều nhà máy. Và tạo nền tảng cho các ứng dụng nâng cao như AI, Big Data, IoT hay phân tích dữ liệu sản xuất trong tương lai.

Những yếu tố then chốt lựa chọn kiến trúc MES phù hợp

Quy mô và mô hình sản xuất

Doanh nghiệp cần xác định số lượng nhà máy, dây chuyền sản xuất và mức độ phức tạp của quy trình vận hành. Nhà máy đơn lẻ thường phù hợp với kiến trúc tập trung, trong khi doanh nghiệp có nhiều cơ sở sản xuất nên cân nhắc kiến trúc phân tán hoặc Hybrid để đảm bảo khả năng quản lý đồng bộ.

Khả năng tích hợp với hệ thống hiện có

MES cần kết nối dễ dàng với PLC, SCADA, ERP, WMS, IoT, robot công nghiệp và các thiết bị hiện trường. Một kiến trúc có khả năng tích hợp linh hoạt sẽ giúp doanh nghiệp tận dụng hạ tầng sẵn có, giảm chi phí đầu tư và đảm bảo dữ liệu được đồng bộ xuyên suốt.

Yêu cầu xử lý dữ liệu theo thời gian thực

Đối với các ngành sản xuất yêu cầu phản hồi nhanh như thực phẩm, dược phẩm, điện tử hoặc ô tô,… Kiến trúc MES cần đáp ứng khả năng thu thập, xử lý và hiển thị dữ liệu theo thời gian thực để hỗ trợ giám sát, cảnh báo và ra quyết định tức thời.

Khả năng mở rộng trong tương lai

Kiến trúc MES nên được thiết kế theo hướng mở để dễ dàng bổ sung thêm dây chuyền, nhà máy hoặc các chức năng mới mà không phải thay đổi toàn bộ hệ thống. Điều này giúp doanh nghiệp đáp ứng nhu cầu phát triển lâu dài và tối ưu chi phí nâng cấp.

Bảo mật và an toàn dữ liệu

Dữ liệu sản xuất là tài sản quan trọng của doanh nghiệp. Vì vậy, kiến trúc MES cần đảm bảo các cơ chế phân quyền người dùng, mã hóa dữ liệu, sao lưu định kỳ và bảo vệ hệ thống trước các nguy cơ mất dữ liệu hoặc tấn công mạng.

Chi phí đầu tư và vận hành

Doanh nghiệp cần cân nhắc giữa chi phí triển khai ban đầu, chi phí vận hành, bảo trì và khả năng nâng cấp trong tương lai. Việc lựa chọn kiến trúc phù hợp sẽ giúp tối ưu tổng chi phí sở hữu (TCO) mà vẫn đáp ứng đầy đủ yêu cầu quản lý sản xuất.

Lời kết

Kiến trúc hệ thống MES là nền tảng quan trọng giúp doanh nghiệp xây dựng một hệ thống quản lý sản xuất thông minh, kết nối xuyên suốt từ thiết bị hiện trường đến cấp quản lý. Việc lựa chọn mô hình kiến trúc phù hợp đảm bảo khả năng giám sát và điều hành theo thời gian thực. Tạo điều kiện mở rộng, tích hợp với các hệ thống như ERP, SCADA, IoT và AI trong tương lai.

Xem thêm: MES giúp kiểm soát chất lượng sản phẩm ra sao?

Tại ATSCADA.NET, chúng tôi cung cấp giải pháp MES được thiết kế theo quy trình sản xuất và nhu cầu thực tế của từng doanh nghiệp. Với khả năng tùy biến linh hoạt, tích hợp đa nền tảng và mở rộng dễ dàng, ATSCADA.NET giúp doanh nghiệp xây dựng kiến trúc MES hiện đại, tối ưu vận hành và sẵn sàng cho lộ trình chuyển đổi số hướng đến Smart Factory.
