MES kết nối PLC và máy móc ra sao, Tìm hiểu

Việc kết nối giữa hệ thống quản lý sản xuất MES với PLC và máy móc đóng vai trò quan trọng. Trong việc thu thập dữ liệu, giám sát quy trình và tối ưu hiệu quả vận hành. Vậy MES kết nối PLC và máy móc ra sao? Hệ thống sử dụng những giao thức nào để truyền dữ liệu và mang lại những lợi ích gì cho doanh nghiệp? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây của ATSCADA.NET.

MES là gì?

MES (Manufacturing Execution System) là hệ thống quản lý và điều hành sản xuất, hoạt động như cầu nối giữa hệ thống hoạch định nguồn lực doanh nghiệp (ERP) và tầng điều khiển thiết bị trong nhà máy như PLC, SCADA, HMI, robot công nghiệp và các loại máy móc tự động.

Nhiệm vụ chính của MES là:

• Thu thập toàn bộ dữ liệu sản xuất theo thời gian thực.
• Quản lý lệnh sản xuất.
• Theo dõi tiến độ sản xuất.
• Giám sát chất lượng sản phẩm.
• Phân tích hiệu suất thiết bị (hay còn gọi là OEE).
• Truy xuất nguồn gốc sản phẩm.
• Cung cấp báo cáo & Dashboard trực quan.

Nhờ đó, doanh nghiệp có thể kiểm soát toàn bộ hoạt động sản xuất một cách minh bạch và chính xác.

PLC và máy móc trong nhà máy có vai trò gì?

PLC (Programmable Logic Controller) là bộ điều khiển lập trình được sử dụng để điều khiển các dây chuyền và thiết bị tự động trong nhà máy. PLC nhận tín hiệu từ cảm biến, xử lý chương trình điều khiển và gửi lệnh đến động cơ, van, robot hoặc các thiết bị chấp hành khác.

Một số hãng PLC phổ biến hiện nay gồm:

• Siemens
• Mitsubishi
• Omron
• Schneider Electric
• Rockwell Allen-Bradley
• Delta
• Keyence

PLC thường điều khiển các thiết bị như:

• Máy CNC
• Robot công nghiệp
• Máy đóng gói
• Dây chuyền lắp ráp
• Băng tải
• Máy ép, máy dập
• Máy chiết rót
• Lò nung
• Thiết bị xử lý nước

MES kết nối PLC và máy móc ra sao?

Để trả lời câu hỏi MES kết nối PLC và máy móc ra sao, cần hiểu rằng MES không kết nối trực tiếp với mọi thiết bị. Mà phải thông qua các giao thức truyền thông công nghiệp hoặc phần mềm trung gian, nhằm đảm bảo dữ liệu được truyền tải chính xác và ổn định.

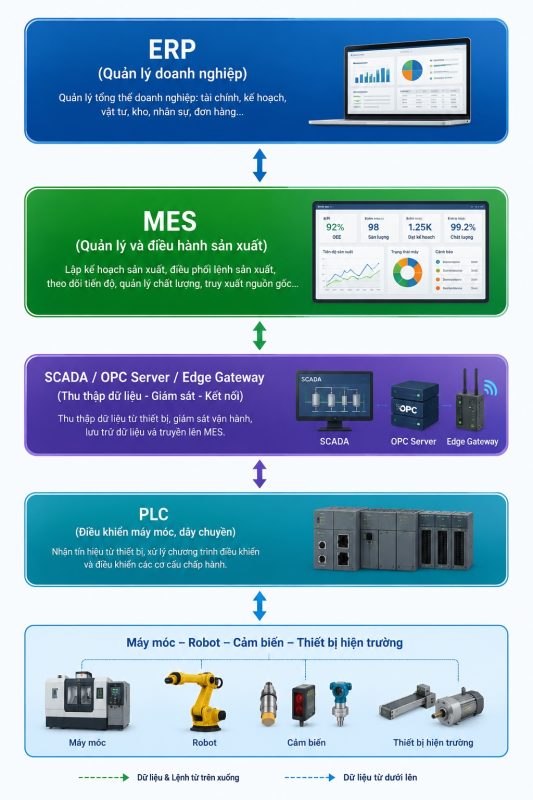

ERP (Enterprise Resource Planning)
Quản lý các hoạt động cấp doanh nghiệp như đơn hàng, kế hoạch sản xuất, vật tư, kho, tài chính và nhân sự. ERP gửi lệnh sản xuất xuống MES và nhận báo cáo kết quả sau khi hoàn thành.

MES (Manufacturing Execution System)
Là cầu nối giữa ERP và hệ thống điều khiển. MES tiếp nhận kế hoạch từ ERP, phân công lệnh sản xuất, theo dõi tiến độ, quản lý chất lượng, truy xuất nguồn gốc và thu thập dữ liệu sản xuất theo thời gian thực.

SCADA / OPC Server / Edge Gateway
Lớp trung gian có nhiệm vụ thu thập dữ liệu từ PLC và thiết bị hiện trường, chuẩn hóa dữ liệu, giám sát vận hành, hiển thị HMI, lưu trữ lịch sử và truyền dữ liệu lên MES thông qua các giao thức như OPC UA, Modbus TCP, MQTT hoặc Ethernet/IP.

PLC (Programmable Logic Controller)
PLC là bộ điều khiển trung tâm của dây chuyền sản xuất. Thiết bị nhận tín hiệu từ cảm biến, xử lý chương trình điều khiển và điều khiển các cơ cấu chấp hành như động cơ, van, băng tải, robot,…

Máy móc – Robot – Cảm biến – Thiết bị hiện trường
Đây là tầng thấp nhất của hệ thống, bao gồm toàn bộ thiết bị trực tiếp tham gia sản xuất như máy CNC, robot công nghiệp, cảm biến nhiệt độ, áp suất, lưu lượng, encoder, biến tần, servo, van điều khiển và nhiều thiết bị tự động hóa khác. Các thiết bị này liên tục tạo ra dữ liệu vận hành để PLC thu thập và điều khiển.

Các phương thức MES kết nối PLC và máy móc

Kết nối qua OPC UA

OPC UA (Open Platform Communications Unified Architecture) là chuẩn truyền thông công nghiệp hiện đại được sử dụng rộng rãi trong các hệ thống tự động hóa và Nhà máy thông minh (Smart Factory). OPC UA đóng vai trò như một cầu nối trung gian giúp MES giao tiếp với PLC và nhiều thiết bị khác mà không phụ thuộc vào nhà sản xuất.

Kết nối bằng Modbus TCP

Modbus TCP là giao thức truyền thông công nghiệp sử dụng mạng Ethernet để trao đổi dữ liệu giữa MES và PLC. Đây là phiên bản phát triển từ Modbus RTU truyền thống, mang lại tốc độ truyền nhanh hơn và dễ tích hợp trong các hệ thống mạng hiện đại.

Kết nối qua Modbus RTU (RS485)

Nhiều nhà máy hiện nay vẫn sử dụng các PLC đời cũ, cảm biến hoặc đồng hồ đo công nghiệp giao tiếp bằng Modbus RTU trên chuẩn RS485. Trong trường hợp này, MES không kết nối trực tiếp mà thông qua Gateway chuyển đổi RS485 sang Ethernet hoặc OPC UA.

Kết nối bằng MQTT

Trong các nhà máy thông minh và hệ thống IIoT, MQTT (Message Queuing Telemetry Transport) ngày càng được sử dụng phổ biến để truyền dữ liệu từ PLC, Edge Gateway hoặc thiết bị IoT lên hệ thống MES và nền tảng Cloud.

Thay vì kết nối trực tiếp giữa các thiết bị, MQTT hoạt động theo mô hình Publish/Subscribe, trong đó dữ liệu được gửi đến MQTT Broker rồi phân phối cho MES, SCADA hoặc các ứng dụng khác.

Kết nối bằng Driver chuyên dụng của từng hãng PLC

Ngoài các giao thức tiêu chuẩn, nhiều hệ thống MES còn tích hợp sẵn Driver truyền thông dành riêng cho từng hãng PLC nhằm tối ưu tốc độ và khả năng tương thích.

Ưu điểm của phương thức này là tốc độ truy cập dữ liệu nhanh, khai thác được nhiều vùng nhớ đặc biệt của PLC và giảm thời gian cấu hình.

Quy trình MES thu thập dữ liệu từ PLC

Quá trình trao đổi dữ liệu thường diễn ra theo các bước:

Bước 1: PLC điều khiển máy móc và dây chuyền sản xuất.

Bước 2: PLC ghi nhận dữ liệu như:

• Trạng thái Running/Stop
• Báo lỗi (Alarm)
• Sản lượng
• Chu kỳ sản xuất
• Nhiệt độ
• Áp suất
• Dòng điện
• Điện năng tiêu thụ
• Chỉ số chất lượng

Bước 3: MES đọc dữ liệu thông qua giao thức truyền thông.

Bước 4: Dữ liệu được lưu vào cơ sở dữ liệu tập trung.

Bước 5: Dashboard và báo cáo được cập nhật theo thời gian thực để người quản lý theo dõi.

Lợi ích khi MES kết nối PLC và máy móc

• Thu thập dữ liệu tự động: MES tự động thu thập dữ liệu từ PLC và máy móc như sản lượng, trạng thái thiết bị, thời gian hoạt động, thời gian dừng máy và các thông số vận hành.
• Giám sát sản xuất theo thời gian thực: Thông qua Dashboard trực quan, MES giúp nhà quản lý theo dõi trạng thái máy móc, tiến độ sản xuất, sản lượng và hiệu suất của từng dây chuyền mọi lúc.
• Nâng cao chỉ số OEE: MES tự động tính toán các chỉ số Availability, Performance và Quality dựa trên dữ liệu từ PLC. Dễ dàng xác định nguyên nhân làm giảm hiệu suất thiết bị, tối ưu quy trình và nâng cao năng suất sản xuất.
• Cảnh báo sự cố kịp thời: Khi PLC phát hiện lỗi hoặc thiết bị hoạt động bất thường, MES sẽ ngay lập tức gửi cảnh báo đến người quản lý. Rút ngắn thời gian xử lý sự cố, giảm thời gian dừng máy và hạn chế ảnh hưởng đến tiến độ sản xuất.
• Truy xuất nguồn gốc sản phẩm: MES lưu trữ toàn bộ dữ liệu của từng lô sản xuất, bao gồm nguyên vật liệu, thông số vận hành, thời gian sản xuất và kết quả kiểm tra chất lượng. Truy xuất nguồn gốc sản phẩm nhanh chóng khi cần.
• Hỗ trợ ra quyết định: MES cung cấp báo cáo và biểu đồ phân tích trực quan dựa trên dữ liệu thực tế từ dây chuyền sản xuất. Cơ sở để doanh nghiệp đánh giá hiệu quả hoạt động, tối ưu chi phí, cải thiện quy trình và đưa ra các quyết định quản lý chính xác hơn.

Kết luận

Qua những phân tích trên, có thể thấy MES kết nối PLC và máy móc ra sao không chỉ là vấn đề về truyền dữ liệu mà còn là nền tảng giúp doanh nghiệp xây dựng quy trình sản xuất thông minh và số hóa toàn diện. Thông qua các giao thức như OPC UA, Modbus TCP/RTU, MQTT, PROFINET hay Ethernet/IP, MES có thể thu thập dữ liệu từ PLC theo thời gian thực, đồng thời gửi lệnh điều hành xuống thiết bị để tối ưu hóa toàn bộ dây chuyền sản xuất.

Xem thêm: MES kết nối với SCADA như thế nào?

Đối với các doanh nghiệp đang triển khai chuyển đổi số, việc đầu tư hệ thống MES có khả năng kết nối linh hoạt với PLC và máy móc sẽ góp phần nâng cao năng suất, giảm chi phí vận hành, cải thiện chất lượng sản phẩm và tạo lợi thế cạnh tranh bền vững trong thời đại sản xuất thông minh.

ATSCADA - Cung cấp phần mềm ATSCADA - Hệ thống điều khiển giám sát & thu thập dữ liệu là sự lựa chọn phù hợp cho các dự án tích hợp hệ thống, IoT, dự án thành phố thông minh, nông nghiệp 4.0...Được khách hàng tin dùng tại Việt Nam.
