MES kết nối với SCADA như thế nào? Tìm hiểu thêm

MES và SCADA đảm nhiệm hai vai trò khác nhau nhưng có mối liên hệ chặt chẽ. SCADA tập trung vào việc thu thập dữ liệu và giám sát thiết bị theo thời gian thực, trong khi MES quản lý hoạt động sản xuất ở cấp cao hơn như lệnh sản xuất, tiến độ, chất lượng và hiệu suất. Vậy MES kết nối với SCADA như thế nào? Dữ liệu được truyền qua những giao thức nào và quá trình trao đổi giữa hai hệ thống diễn ra ra sao? Hãy cùng Atscada.net tìm hiểu chi tiết qua mô hình dưới đây.

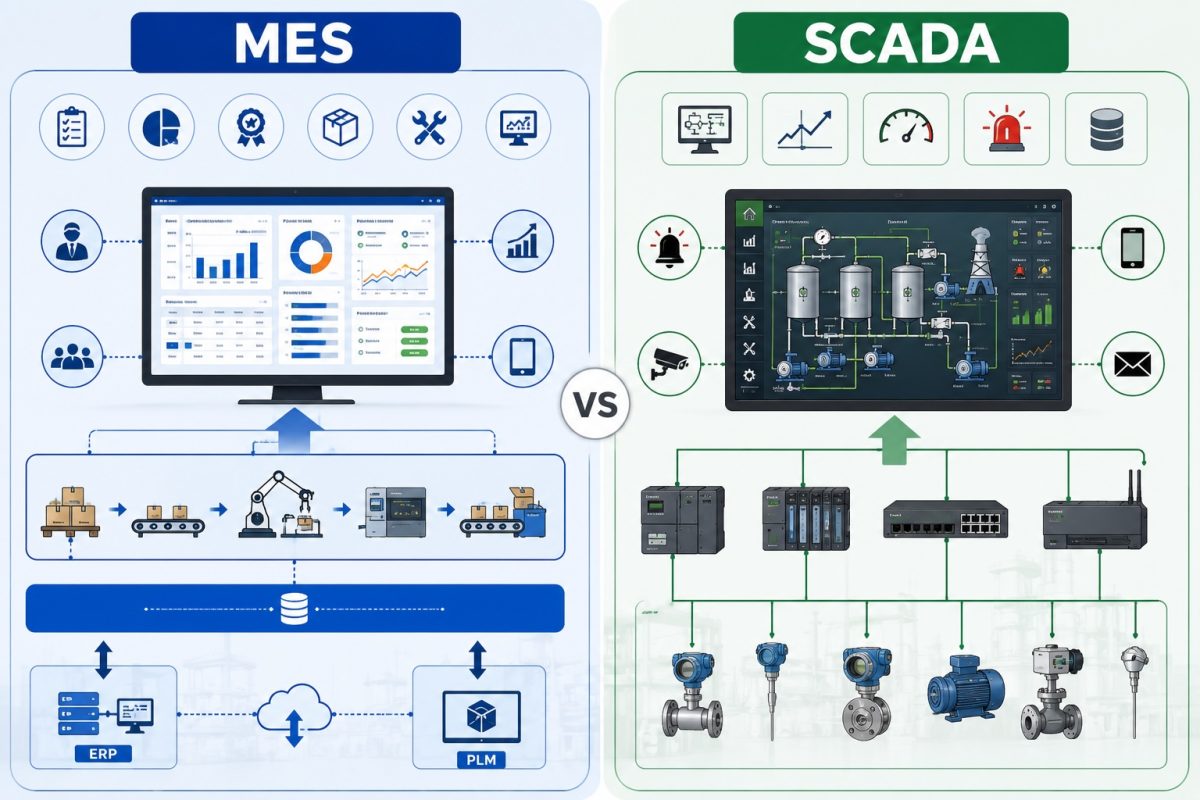

MES và SCADA là gì?

Hệ thống SCADA (Supervisory Control and Data Acquisition)

Phạm vi hoạt động: SCADA tập trung vào việc giám sát máy móc, thiết bị và các quy trình kỹ thuật trong nhà máy.

Nhiệm vụ chính: SCADA thu thập dữ liệu trực tiếp từ cảm biến, PLC, RTU và các thiết bị điều khiển. Dữ liệu được đưa lên giao diện HMI hoặc máy tính giám sát để nhân viên vận hành theo dõi tình trạng máy. Khi phát hiện sự cố hoặc thông số vượt quá giới hạn cài đặt, SCADA có thể phát cảnh báo ngay lập tức (Alarm) và hỗ trợ người vận hành điều khiển thiết bị.

Tần suất dữ liệu: SCADA thường xử lý dữ liệu với tốc độ cao, từ mili giây đến vài giây, phù hợp với việc giám sát và phản ứng gần như theo thời gian thực.

Hệ thống MES (Manufacturing Execution System)

Phạm vi hoạt động: MES tập trung vào việc quản lý và điều hành quá trình sản xuất, từ lệnh sản xuất, tiến độ, chất lượng đến việc sử dụng nguồn lực.

Nhiệm vụ chính: MES tiếp nhận và phân bổ lệnh sản xuất, theo dõi tiến độ từng công đoạn, quản lý chất lượng QA/QC, tính toán các chỉ số như OEE, đồng thời theo dõi nhân công, nguyên vật liệu và kết quả sản xuất. Hệ thống giúp nhà quản lý biết được kế hoạch đang thực hiện đến đâu, sản lượng thực tế như thế nào và công đoạn nào đang gặp vấn đề.

Tần suất dữ liệu: Khác với SCADA, MES không nhất thiết phải xử lý dữ liệu ở mức mili giây. Dữ liệu trong MES thường được tổng hợp theo phút, ca sản xuất hoặc theo từng sự kiện (Event-driven), phù hợp với việc quản lý và phân tích hoạt động sản xuất.

MES và SCADA nằm ở hai tầng khác nhau trong hệ thống tự động hóa nhà máy nhưng có mối liên hệ rất chặt chẽ. SCADA tập trung vào việc giám sát máy móc và thu thập dữ liệu vận hành, trong khi MES sử dụng những dữ liệu này để quản lý, theo dõi và phân tích hoạt động sản xuất.

Có thể hình dung luồng dữ liệu đơn giản như sau:

Máy móc/Cảm biến → PLC/RTU → SCADA → Lớp kết nối → MES → ERP

Ví dụ, khi một máy sản xuất hoàn thành một chu kỳ, PLC ghi nhận trạng thái và số lượng sản phẩm. SCADA nhận dữ liệu này để hiển thị cho người vận hành. Sau đó, dữ liệu được truyền lên MES để cập nhật sản lượng, tiến độ lệnh sản xuất và tính toán các chỉ số hiệu suất.

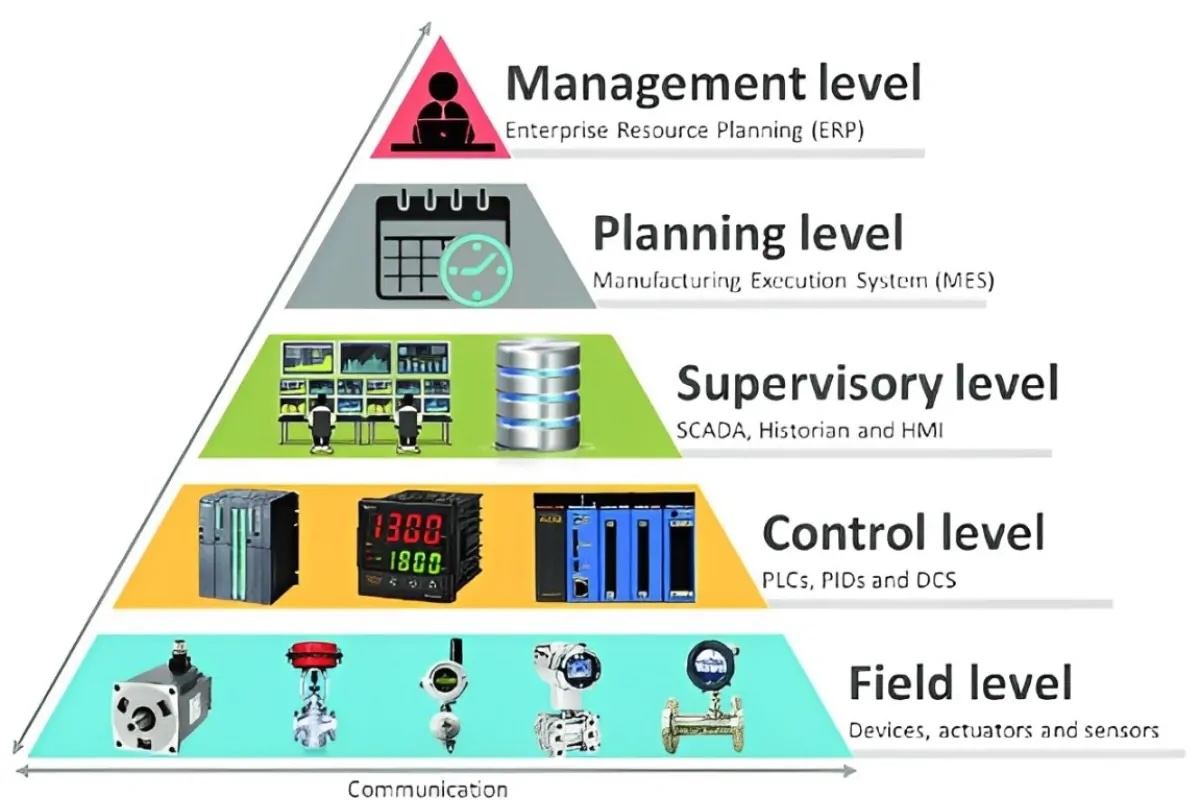

Kiến trúc kết nối MES và SCADA

Trong một nhà máy hiện đại, mô hình kết nối thường được triển khai theo kiến trúc phân tầng như sau:

Tầng doanh nghiệp (ERP) chịu trách nhiệm lập kế hoạch sản xuất, quản lý đơn hàng, nguyên vật liệu và nguồn lực.

Tầng MES tiếp nhận kế hoạch từ ERP, chuyển thành lệnh sản xuất, phân công cho từng dây chuyền, theo dõi tiến độ, quản lý chất lượng và năng suất.

Tầng SCADA nhận yêu cầu từ MES, giám sát toàn bộ thiết bị, thu thập dữ liệu vận hành và truyền lệnh điều khiển xuống PLC.

Tầng điều khiển (PLC/Robot/HMI) trực tiếp điều khiển máy móc và dây chuyền sản xuất.

Tầng hiện trường bao gồm cảm biến, động cơ, van, biến tần, robot, thiết bị đo lường và các máy sản xuất.

Nhờ mô hình này, dữ liệu được lưu chuyển xuyên suốt từ cấp quản lý doanh nghiệp xuống thiết bị hiện trường và ngược lại, tạo nên một hệ thống sản xuất thống nhất.

Luồng dữ liệu truyền nhận hai chiều giữa MES và SCADA

Chiều Bottom-Up – Từ SCADA lên MES

Mục đích: Cung cấp cho MES thông tin thực tế đang diễn ra trên dây chuyền.

• Sản lượng và tiến độ
  SCADA thu thập số lượng sản phẩm đã sản xuất, số sản phẩm đạt, sản phẩm lỗi và tốc độ dây chuyền. MES sử dụng dữ liệu này để cập nhật tiến độ và biết lệnh sản xuất đã hoàn thành bao nhiêu phần trăm.
• Trạng thái máy móc
  SCADA cho MES biết máy đang chạy, dừng, chờ hoặc bị lỗi. Nhờ đó, MES xác định máy nào đang hoạt động bình thường và máy nào đang ảnh hưởng đến tiến độ sản xuất.
• Thông số vận hành
  SCADA thu thập các thông số như nhiệt độ, áp suất, tốc độ, độ rung, dòng điện hoặc điện năng tiêu thụ. MES sử dụng những dữ liệu này để theo dõi tình trạng thiết bị, kiểm soát quá trình sản xuất và phát hiện dấu hiệu bất thường.
• Cảnh báo và mã lỗi
  Khi máy xảy ra sự cố, SCADA ghi nhận Alarm và mã lỗi rồi truyền thông tin lên MES. MES lưu lại thời điểm và nguyên nhân máy dừng để theo dõi Downtime, phân tích sự cố và đánh giá hiệu suất thiết bị.
• Dữ liệu chất lượng
  SCADA có thể gửi các thông tin liên quan đến quá trình sản xuất cho MES. MES kết hợp dữ liệu này với kết quả kiểm tra chất lượng để xác định số lượng sản phẩm đạt, sản phẩm lỗi và nguyên nhân phát sinh lỗi.

Chiều Top-Down – Từ MES xuống SCADA

Mục đích: Đưa kế hoạch và yêu cầu sản xuất từ cấp quản lý xuống dây chuyền.

• Lệnh sản xuất (Work Order)
  MES gửi thông tin về lệnh sản xuất xuống SCADA, chẳng hạn như sản phẩm cần sản xuất, số lượng, dây chuyền thực hiện và thời gian sản xuất. SCADA hiển thị thông tin này để nhân viên vận hành biết dây chuyền cần thực hiện công việc gì.
• Công thức sản xuất (Recipe)
  MES lưu các thông số cần thiết cho từng mã sản phẩm như nhiệt độ, áp suất, tốc độ hoặc thời gian gia công. Khi bắt đầu một lệnh sản xuất, các thông số phù hợp có thể được gửi xuống SCADA và PLC để thiết lập máy.
• Yêu cầu điều phối sản xuất
  MES gửi các yêu cầu như bắt đầu, tạm dừng hoặc chuyển sang lệnh sản xuất khác, tùy theo thiết kế của hệ thống. SCADA tiếp nhận thông tin và phối hợp với PLC để thực hiện theo logic điều khiển đã được lập trình.
• Yêu cầu kiểm soát chất lượng
  Khi MES phát hiện sản phẩm hoặc quy trình không đáp ứng yêu cầu, hệ thống gửi yêu cầu tạm dừng hoặc kiểm tra công đoạn liên quan. Điều này giúp hạn chế việc tiếp tục sản xuất hàng loạt sản phẩm không đạt.
• Cập nhật kế hoạch
  Khi kế hoạch sản xuất thay đổi, MES gửi thông tin mới xuống SCADA. Nhờ đó, dây chuyền chuyển sang lệnh sản xuất tiếp theo hoặc thực hiện kế hoạch mới theo sự điều phối của hệ thống.

Khi được triển khai đúng kiến trúc, SCADA và MES tạo thành cầu nối giữa thiết bị sản xuất và hoạt động quản trị. Giúp doanh nghiệp chuyển từ phương thức quản lý thủ công sang quản lý sản xuất theo dữ liệu thời gian thực, minh bạch và có khả năng mở rộng.

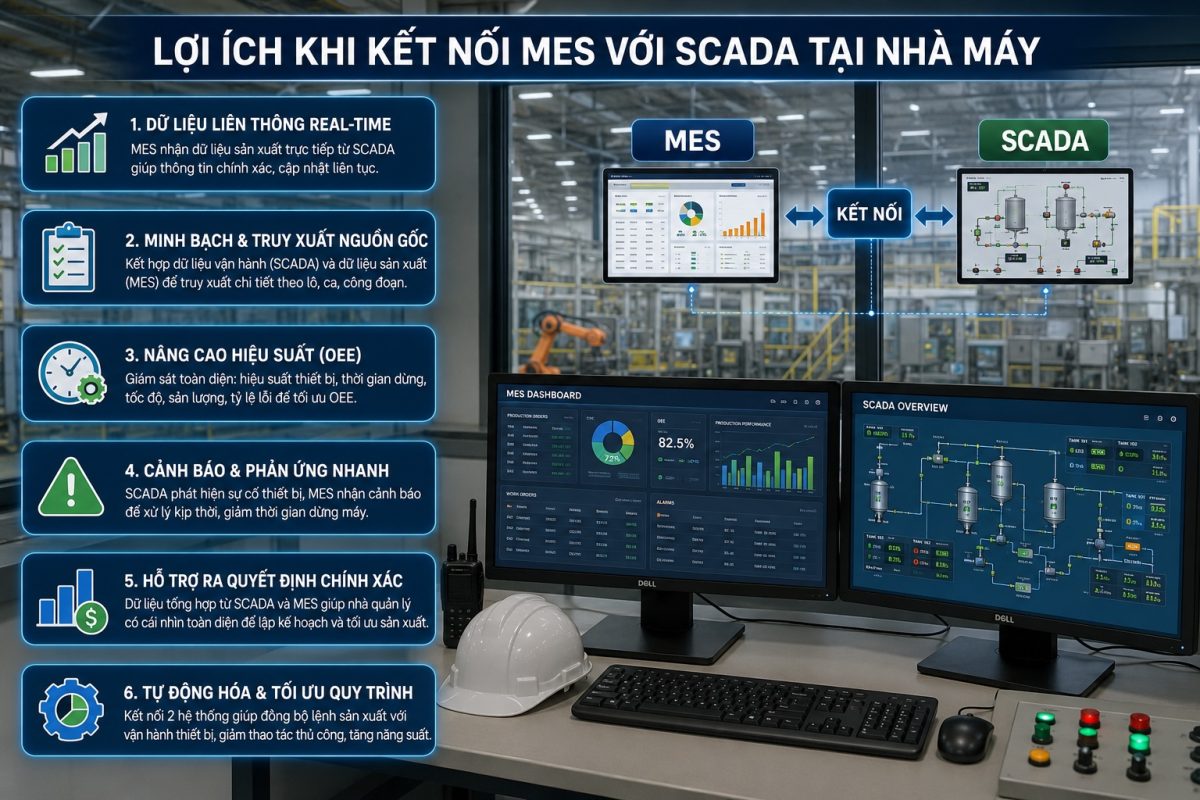

Lợi ích khi kết nối MES với SCADA

Việc tích hợp MES và SCADA mang lại nhiều lợi ích thiết thực cho doanh nghiệp sản xuất.

Dữ liệu được đồng bộ theo thời gian thực giúp nhà quản lý luôn nắm bắt chính xác tình trạng của dây chuyền. Mọi thông tin về sản lượng, tiến độ, chất lượng và hiệu suất đều được cập nhật liên tục, hỗ trợ đưa ra quyết định nhanh và chính xác hơn.

Sự kết nối này cũng giúp loại bỏ việc nhập liệu thủ công, giảm sai sót trong quá trình vận hành và tiết kiệm đáng kể thời gian xử lý dữ liệu.

Nhờ có dữ liệu chi tiết từ SCADA, MES tính toán các chỉ số quan trọng như OEE, phân tích nguyên nhân dừng máy, đánh giá năng suất từng thiết bị và tối ưu kế hoạch sản xuất. Điều này giúp doanh nghiệp giảm thời gian chết, nâng cao hiệu quả sử dụng máy móc và cải thiện chất lượng sản phẩm.

Ngoài ra, việc kết nối còn hỗ trợ truy xuất nguồn gốc sản phẩm, kiểm soát chất lượng theo từng lô sản xuất và tạo nền tảng cho các ứng dụng phân tích dữ liệu, trí tuệ nhân tạo (AI) và bảo trì dự đoán trong nhà máy thông minh.

Xem thêm: Hệ thống MES có thực sự cần thiết cho nhà máy?

MES và SCADA là hai hệ thống có vai trò khác nhau nhưng bổ trợ chặt chẽ trong tự động hóa sản xuất. Nếu SCADA chịu trách nhiệm giám sát và thu thập dữ liệu từ thiết bị thì MES sử dụng dữ liệu đó để quản lý, điều phối và tối ưu toàn bộ hoạt động sản xuất. Việc kết nối MES với SCADA giúp doanh nghiệp theo dõi dây chuyền theo thời gian thực. Tạo nền tảng cho quá trình chuyển đổi số, nâng cao năng suất, giảm chi phí vận hành và xây dựng nhà máy thông minh theo xu hướng Công nghiệp 4.0.
