MES kết nối Robot công nghiệp như thế nào?

Robot công nghiệp đảm nhiệm nhiều công đoạn như lắp ráp, hàn, gắp đặt, đóng gói, palletizing và kiểm tra sản phẩm. Tuy nhiên, robot hoạt động độc lập chỉ mới giải quyết bài toán tự động hóa tại dây chuyền. Để quản lý sản xuất toàn diện, dữ liệu từ robot kết nối với hệ thống MES. Hãy cùng tìm hiểu MES kết nối Robot công nghiệp như thế nào qua bài viết sau đây.

MES và Robot công nghiệp có vai trò gì?

Trước khi tìm hiểu cách MES kết nối với robot công nghiệp, cần hiểu rõ chức năng của từng hệ thống. Hiểu đơn giản: robot thực hiện công việc, còn MES quản lý và theo dõi quá trình sản xuất.

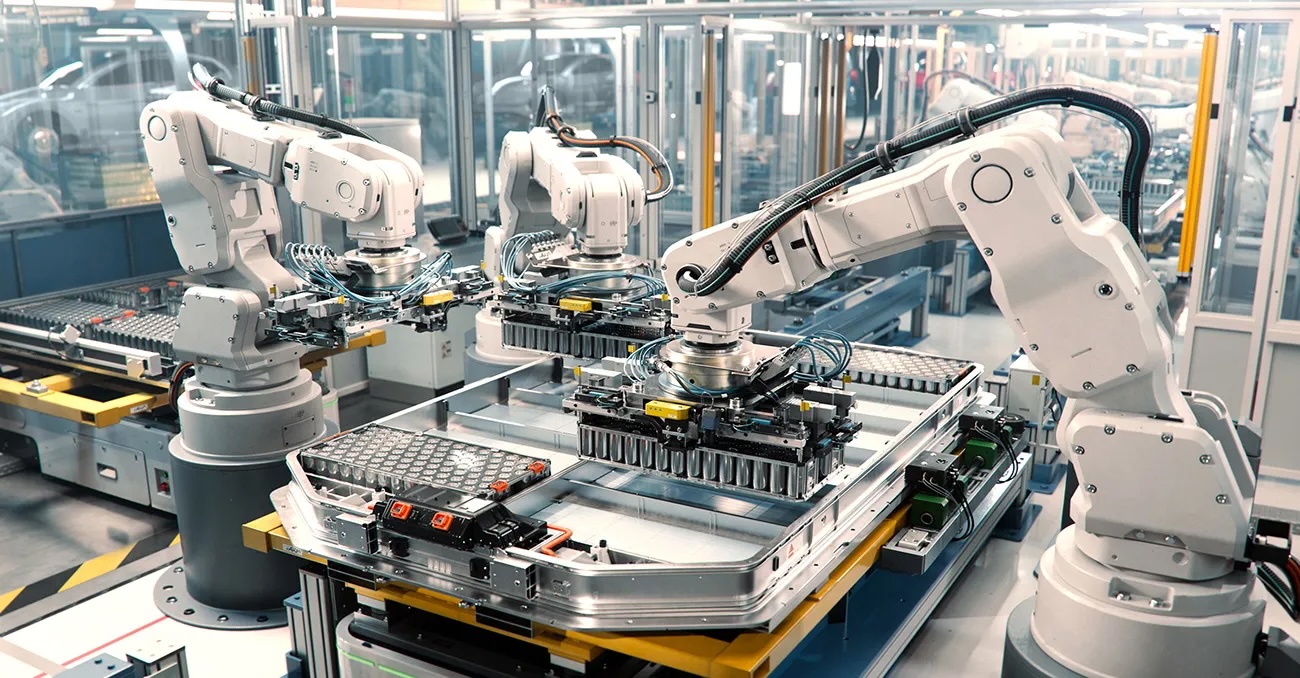

Robot công nghiệp

Robot công nghiệp là thiết bị trực tiếp thực hiện các công việc trên dây chuyền sản xuất như:

• Gắp và đặt sản phẩm.
• Lắp ráp linh kiện.
• Hàn.
• Sơn.
• Đóng gói.
• Xếp pallet.
• Phân loại sản phẩm.
• Kiểm tra sản phẩm.

Robot được điều khiển thông qua Robot Controller. Bộ điều khiển này quản lý chương trình, chuyển động, tín hiệu và trạng thái hoạt động của robot.

MES

MES (Manufacturing Execution System) không trực tiếp điều khiển chuyển động của robot. Thay vào đó, MES tập trung vào việc quản lý, giám sát và điều phối hoạt động sản xuất.

MES quản lý các thông tin như:

• Lệnh sản xuất.
• Kế hoạch và tiến độ sản xuất.
• Sản lượng.
• Chất lượng sản phẩm.
• Trạng thái thiết bị.
• Thời gian dừng máy (Downtime).
• Thời gian chu kỳ (Cycle Time).
• Hiệu suất thiết bị (OEE).
• Truy xuất nguồn gốc.

Khi MES kết nối với robot, dữ liệu từ robot được đưa về MES để theo dõi và phân tích. Đồng thời, MES cung cấp lệnh hoặc thông tin sản xuất cho dây chuyền.

Các phương thức MES kết nối Robot công nghiệp

Kết nối Robot với MES thông qua OPC UA

OPC UA là một phương thức phổ biến để trao đổi dữ liệu giữa robot, thiết bị tự động hóa và MES. Robot Controller hoặc OPC UA Server cung cấp các dữ liệu như trạng thái robot, sản lượng, mã lỗi, thời gian chu kỳ và tín hiệu vận hành cho MES.

MES đọc dữ liệu từ robot để giám sát sản xuất và cập nhật KPI. Trong một số mô hình, MES cũng gửi lệnh hoặc thông tin sản xuất xuống thiết bị thông qua OPC UA.

Mô hình: Robot → OPC UA Server → MES

MES kết nối Robot thông qua MQTT

MQTT phù hợp với các hệ thống cần truyền dữ liệu nhanh và liên tục. Robot hoặc Gateway gửi dữ liệu lên MQTT Broker, sau đó MES đăng ký các topic cần thiết để nhận thông tin.

Ví dụ, robot gửi dữ liệu về trạng thái, sản lượng, mã lỗi, thời gian chu kỳ hoặc cảnh báo. Khi có dữ liệu mới, MES nhận và cập nhật gần như ngay lập tức.

Mô hình: Robot → IoT Gateway → MQTT Broker → MES

Phương thức này phù hợp với nhà máy có nhiều robot và thiết bị cần kết nối tập trung.

Kết nối Robot với MES thông qua API

API cho phép MES và hệ thống robot trao đổi dữ liệu thông qua các dịch vụ phần mềm. Robot hoặc Robot Controller cung cấp API để MES gửi yêu cầu hoặc lấy dữ liệu.

Ví dụ, MES gửi lệnh sản xuất, mã sản phẩm hoặc thông tin Recipe xuống hệ thống robot. Sau khi hoàn thành, robot gửi lại sản lượng, trạng thái và kết quả thực hiện.

Mô hình: MES ↔ API/Middleware ↔ Robot Controller

Phương thức này phù hợp khi robot hoặc phần mềm điều khiển có API và doanh nghiệp cần tích hợp sâu với các hệ thống IT.

Kết nối Robot với MES thông qua PLC

Trong nhiều dây chuyền tự động hóa, PLC đóng vai trò trung gian giữa robot và hệ thống MES. Robot trao đổi tín hiệu với PLC, sau đó PLC truyền các trạng thái và dữ liệu cần thiết lên MES thông qua SCADA, OPC Server hoặc Gateway.

Mô hình: Robot → PLC → SCADA/OPC Server → MES

Phương thức này phù hợp với các nhà máy đã có sẵn hệ thống PLC và muốn tích hợp robot vào hệ thống quản lý sản xuất hiện hữu.

Những lợi ích khi MES kết nối Robot công nghiệp

• Tự động thu thập dữ liệu: Lấy dữ liệu trực tiếp từ robot, giảm ghi chép thủ công.
• Giám sát thời gian thực: Theo dõi trạng thái robot, sản lượng và tiến độ trên Dashboard.
• Nâng cao OEE: Cung cấp dữ liệu chính xác để đánh giá hiệu suất thiết bị.
• Giảm Downtime: Tự động ghi nhận lỗi, cảnh báo và thời gian dừng máy.
• Tăng khả năng truy xuất: Liên kết sản phẩm với robot, công đoạn, thời gian và Work Order.
• Tối ưu kế hoạch sản xuất: Dữ liệu thực tế giúp MES theo dõi tiến độ và hỗ trợ ERP điều chỉnh kế hoạch.

Những lưu ý khi triển khai MES kết nối Robot

Để hệ thống hoạt động ổn định, doanh nghiệp cần quan tâm đến một số yếu tố.

• Khảo sát giao thức của Robot Controller: Mỗi thương hiệu robot hỗ trợ những phương thức giao tiếp khác nhau.
• Xác định rõ dữ liệu cần thu thập: Không nên đưa toàn bộ dữ liệu kỹ thuật của robot vào MES nếu không phục vụ mục tiêu quản lý.
• Chuẩn hóa dữ liệu:Tên tag, mã lỗi, trạng thái và đơn vị đo cần được thống nhất giữa các thiết bị.
• Đảm bảo an toàn mạng: Hệ thống OT và IT cần được phân vùng, kiểm soát quyền truy cập và bảo vệ phù hợp.
• Nên triển khai thử nghiệm: Doanh nghiệp bắt đầu với một robot hoặc một dây chuyền trước khi mở rộng toàn nhà máy.

MES kết nối Robot công nghiệp là giải pháp quan trọng giúp doanh nghiệp đồng bộ hoạt động robot với kế hoạch sản xuất, tự động thu thập dữ liệu và giám sát hiệu suất theo thời gian thực. Khi robot, MES và các hệ thống tự động hóa được kết nối, doanh nghiệp có thể tối ưu năng suất, giảm thời gian dừng máy và nâng cao khả năng quản lý sản xuất.

Xem thêm: MES tích hợp IoT trong nhà máy thông minh

Hy vọng những thông tin được chia sẻ trên ATSCADA.NET đã giúp doanh nghiệp hiểu rõ hơn về cách MES kết nối Robot công nghiệp và vai trò của sự kết nối này trong quá trình xây dựng nhà máy thông minh.
