MES tích hợp hệ thống ERP ra sao

MES tích hợp hệ thống ERP ra sao là vấn đề được nhiều doanh nghiệp quan tâm khi triển khai chuyển đổi số và xây dựng mô hình nhà máy thông minh. Khi hai hệ thống được kết nối, dữ liệu được trao đổi xuyên suốt từ kế hoạch kinh doanh đến quá trình sản xuất thực tế, giúp doanh nghiệp giảm nhập liệu thủ công, kiểm soát tiến độ và nâng cao hiệu quả vận hành. Trong bài viết này, ATSCADA.NET sẽ phân tích MES tích hợp hệ thống ERP ra sao.

Vì sao nên để MES tích hợp hệ thống ERP?

Một hệ thống ERP (Enterprise Resource Planning) là đủ để quản lý toàn bộ hoạt động nhà máy. Tuy nhiên, ERP chủ yếu tập trung vào việc quản trị nguồn lực và các quy trình nghiệp vụ như tài chính, mua hàng, bán hàng, kho, nhân sự và lập kế hoạch sản xuất ở cấp độ tổng thể.

Khi đi sâu vào hoạt động thực tế tại xưởng, ERP lại không cung cấp đầy đủ dữ liệu vận hành theo thời gian thực. Hệ thống khó xác định chính xác một thiết bị dừng vào thời điểm nào, nguyên nhân downtime là gì, dây chuyền đang đạt sản lượng bao nhiêu hay tỷ lệ sản phẩm lỗi phát sinh do thông số máy vượt ngưỡng.

Đây chính là khoảng trống mà MES (Manufacturing Execution System) đảm nhiệm. MES kết nối trực tiếp với máy móc, PLC, robot, cảm biến và các thiết bị sản xuất để thu thập dữ liệu ngay tại hiện trường. Các thông tin như trạng thái thiết bị, sản lượng, thời gian chu kỳ, lỗi máy, chất lượng sản phẩm và tiến độ lệnh sản xuất được cập nhật liên tục.

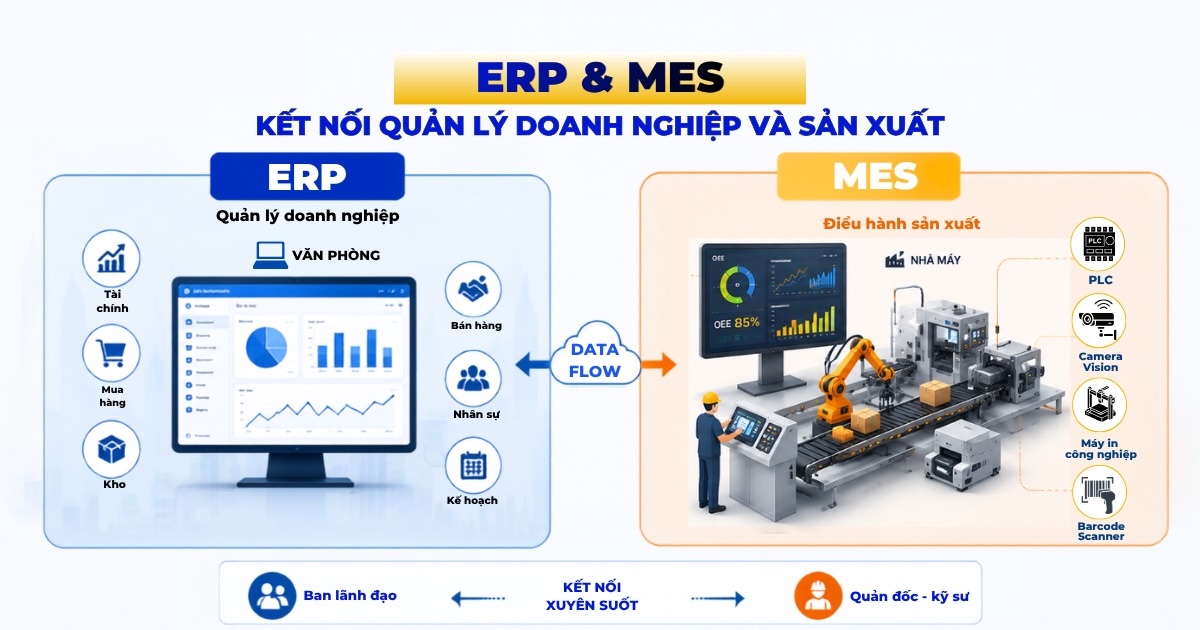

Khi ERP và MES được tích hợp, mỗi hệ thống đảm nhận đúng vai trò của mình: ERP quản lý hoạt động kinh doanh và nguồn lực ở cấp doanh nghiệp, trong khi MES kiểm soát và số hóa quá trình sản xuất tại nhà máy. Dữ liệu từ MES sau đó được tổng hợp và truyền về ERP, giúp doanh nghiệp có cơ sở dữ liệu chính xác hơn để lập kế hoạch, đánh giá hiệu quả và đưa ra quyết định.

Vậy MES tích hợp hệ thống ERP ra sao?

ERP gửi kế hoạch sản xuất xuống MES

ERP quản lý đơn hàng, nhu cầu sản xuất và kế hoạch tổng thể của doanh nghiệp. Khi kế hoạch được phê duyệt, các thông tin như mã sản phẩm, số lượng, thời gian hoàn thành, định mức nguyên vật liệu và lệnh sản xuất được truyền từ ERP xuống MES. MES tiếp nhận dữ liệu này để triển khai thành các công việc cụ thể tại từng dây chuyền, máy móc và công đoạn.

MES phân bổ lệnh sản xuất cho nhà máy

Sau khi nhận lệnh từ ERP, MES tiến hành phân chia công việc theo năng lực thiết bị, công đoạn và lịch sản xuất. Hệ thống xác định dây chuyền nào thực hiện, máy nào được sử dụng, số lượng cần sản xuất và thời gian dự kiến hoàn thành. Nhờ đó, kế hoạch ở cấp doanh nghiệp được chuyển thành nhiệm vụ cụ thể tại xưởng.

MES kết nối với máy móc, PLC và robot

MES không chỉ quản lý dữ liệu bằng cách nhập thủ công mà còn có thể kết nối trực tiếp với hệ thống tự động hóa. Thông qua OPC UA, Modbus TCP, MQTT, Ethernet/IP hoặc các giao thức phù hợp. MES nhận dữ liệu từ PLC, robot, máy CNC, cảm biến và thiết bị sản xuất. Các thông tin như trạng thái máy, sản lượng, thời gian chu kỳ, cảnh báo và lỗi thiết bị được cập nhật liên tục.

MES thu thập dữ liệu sản xuất theo thời gian thực

Trong quá trình vận hành, MES ghi nhận dữ liệu thực tế từ từng công đoạn. Hệ thống theo dõi số lượng sản phẩm đã hoàn thành, sản phẩm lỗi, thời gian máy chạy, thời gian dừng, tốc độ sản xuất và tiến độ của từng lệnh. Đây là nguồn dữ liệu thực tế giúp doanh nghiệp biết chính xác tình hình sản xuất thay vì chỉ dựa vào báo cáo thủ công.

MES kiểm soát chất lượng sản phẩm

MES kết hợp dữ liệu sản xuất với thông tin kiểm tra chất lượng để xác định sản phẩm đạt hoặc không đạt. Kết quả kiểm tra được ghi nhận theo mã sản phẩm, lô hàng hoặc từng công đoạn. Khi phát sinh lỗi, doanh nghiệp truy tìm thời điểm, máy móc, nguyên liệu và điều kiện sản xuất liên quan.

MES gửi kết quả sản xuất về ERP

Sau khi thu thập và xử lý dữ liệu tại xưởng, MES đồng bộ kết quả trở lại ERP. Những thông tin thường được truyền gồm sản lượng thực tế, số lượng đạt, số lượng lỗi, nguyên vật liệu tiêu hao, thời gian sản xuất và trạng thái hoàn thành của lệnh sản xuất. ERP sử dụng dữ liệu này để cập nhật đơn hàng, kho và các hoạt động quản trị liên quan.

MES và ERP đồng bộ dữ liệu nguyên vật liệu

ERP quản lý tồn kho và nhu cầu nguyên vật liệu, trong khi MES theo dõi lượng vật tư thực tế được sử dụng trong sản xuất. Khi một lệnh được thực hiện, MES có thể ghi nhận lượng nguyên liệu đã tiêu hao và gửi dữ liệu về ERP. Điều này giúp doanh nghiệp so sánh giữa định mức và mức tiêu hao thực tế, đồng thời cập nhật tồn kho chính xác hơn.

MES hỗ trợ tính toán OEE

Dữ liệu từ máy móc được MES thu thập để tính toán các chỉ số OEE, bao gồm Availability, Performance và Quality. Hệ thống xác định nguyên nhân khiến hiệu suất giảm như downtime, tốc độ máy thấp hoặc tỷ lệ sản phẩm lỗi cao. Các kết quả tổng hợp giúp nhà quản lý đánh giá hiệu quả dây chuyền và đưa ra phương án cải thiện.

MES tạo khả năng truy xuất nguồn gốc

Khi MES được tích hợp với ERP, doanh nghiệp xây dựng dữ liệu truy xuất xuyên suốt từ đơn hàng đến thành phẩm. Lịch sử bao gồm mã lô, nguyên vật liệu, máy sản xuất, robot, công đoạn, thời gian vận hành và kết quả kiểm tra. Khi xảy ra sự cố, doanh nghiệp dễ dàng xác định sản phẩm hoặc lô hàng bị ảnh hưởng.

MES và ERP tạo luồng dữ liệu hai chiều

Mô hình tích hợp không chỉ đơn thuần là truyền dữ liệu từ ERP xuống MES mà cần hình thành luồng dữ liệu hai chiều:

ERP → MES: Đơn hàng, kế hoạch, Production Order, BOM, định mức và yêu cầu sản xuất.

MES → ERP: Sản lượng thực tế, chất lượng, tiêu hao nguyên vật liệu, downtime, tiến độ và trạng thái lệnh sản xuất.

Nhờ đó, ERP nắm được tình hình thực tế tại nhà máy, còn MES luôn có đầy đủ thông tin cần thiết để triển khai kế hoạch sản xuất.

MES tích hợp ERP thông qua API và Middleware

Tùy kiến trúc hệ thống, MES và ERP kết nối thông qua REST API, Web Service, Database, Middleware hoặc Message Queue. API thường được sử dụng để trao đổi dữ liệu có cấu trúc, trong khi Middleware phù hợp với nhà máy có nhiều hệ thống cần tích hợp như ERP, MES, WMS, QMS và SCADA.

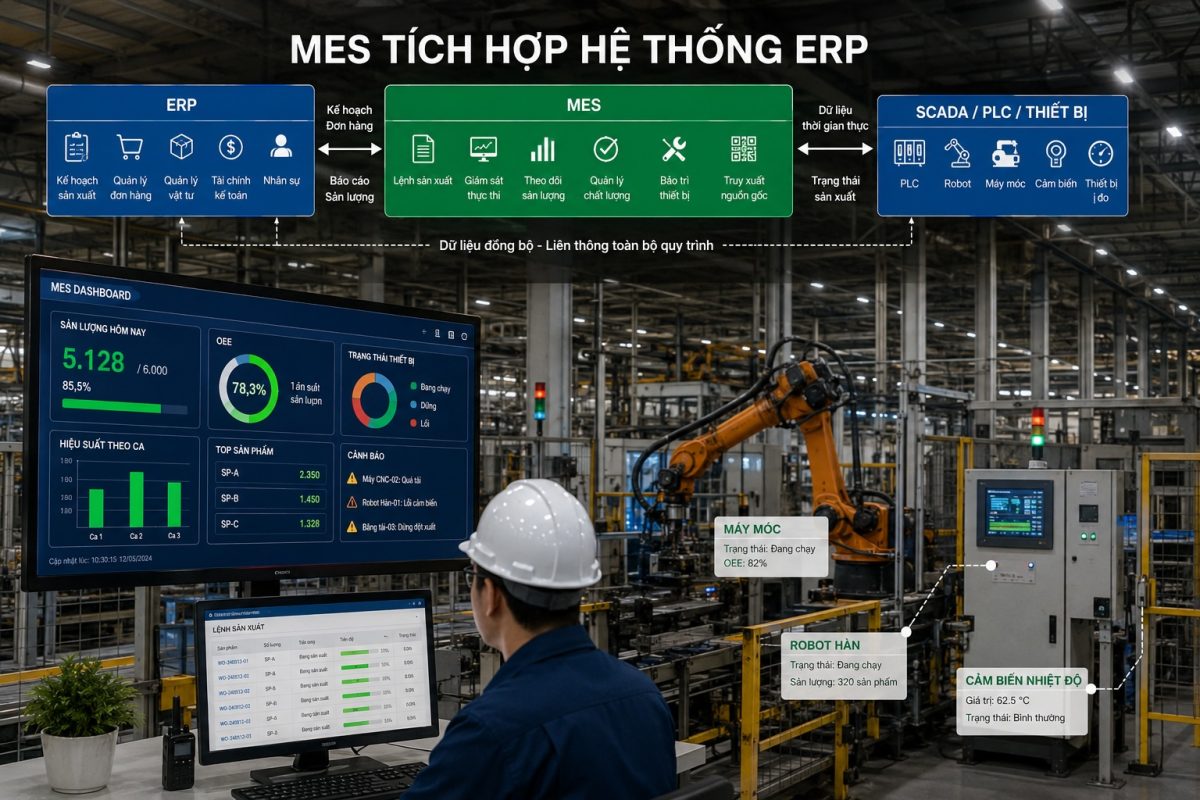

Mô hình tổng thể MES tích hợp ERP

Một kiến trúc phổ biến trong nhà máy thông minh có thể triển khai theo mô hình:

ERP → MES → SCADA/OPC Server/Edge Gateway → PLC → Robot/Máy móc/Cảm biến

Theo chiều ngược lại, dữ liệu vận hành từ Robot → PLC → Edge/SCADA → MES → ERP được thu thập và đồng bộ để tạo thành một hệ thống quản lý sản xuất khép kín.

Lợi ích khi MES tích hợp ERP

• Tự động hóa dữ liệu: Dữ liệu giữa kế hoạch và sản xuất được trao đổi tự động, giảm thao tác nhập liệu thủ công và hạn chế sai sót.
• Đồng bộ kế hoạch với thực tế: ERP cung cấp kế hoạch, trong khi MES phản ánh tình trạng sản xuất thực tế. Nhà quản lý có thể nhanh chóng nhận biết sự chênh lệch giữa kế hoạch và kết quả.
• Giám sát sản xuất theo thời gian thực: Dữ liệu từ máy móc được đưa về MES giúp doanh nghiệp theo dõi sản lượng, trạng thái thiết bị, tiến độ và downtime trên Dashboard.
• Nâng cao OEE: MES sử dụng dữ liệu máy móc để phân tích Availability, Performance và Quality, từ đó xác định nguyên nhân làm giảm hiệu suất.
• Kiểm soát nguyên vật liệu: Việc kết nối ERP và MES giúp doanh nghiệp theo dõi nguyên vật liệu từ kế hoạch đến mức tiêu hao thực tế trong quá trình sản xuất.
• Tăng khả năng truy xuất nguồn gốc: Thông tin về sản phẩm được liên kết với lệnh sản xuất, nguyên vật liệu, máy móc, thời gian sản xuất và kết quả kiểm tra chất lượng.
• Hỗ trợ ra quyết định: Dữ liệu được cập nhật liên tục giúp nhà quản lý cơ sở để điều chỉnh kế hoạch, xử lý điểm nghẽn và tối ưu nguồn lực nhanh chóng hơn.

Xem thêm: MES kết nối Robot công nghiệp như thế nào?

MES tích hợp ERP giúp doanh nghiệp đồng bộ dữ liệu từ kế hoạch, đơn hàng đến sản xuất thực tế, nâng cao khả năng kiểm soát, tối ưu nguồn lực và vận hành nhà máy hiệu quả hơn.
